最新の産業用エアフロー制御に高性能換気バタフライ バルブが不可欠な理由

記事の概要: 高性能換気バタフライバルブは、安定した気流制御と耐食性が重要となる、低圧の大口径換気、除塵、排気、排ガス システム向けに設計されています。このガイドでは、バルブの構造、材料、アクチュエータ オプション、技術パラメータ、用途、選択基準、メンテナンス要件について説明しており、産業用バイヤーがより多くの情報に基づいてバルブを選択する決定を下せるよう支援します。

目次

• 高性能換気用バタフライバルブとは何ですか?
• 産業用換気システムではなぜ性能が重要なのでしょうか?
• 主要な設計機能は何ですか?
• 購入者はどのような技術的パラメータを考慮する必要がありますか?
• 空気圧式と電気式: どちらのアクチュエータが優れていますか?
• これらのバルブはどこで一般的に使用されますか?
• 適切なバルブをどのように選択すればよいですか?
• バルブの性能を長期にわたって維持するにはどうすればよいですか?
• よくある質問

高性能換気用バタフライバルブとは何ですか?

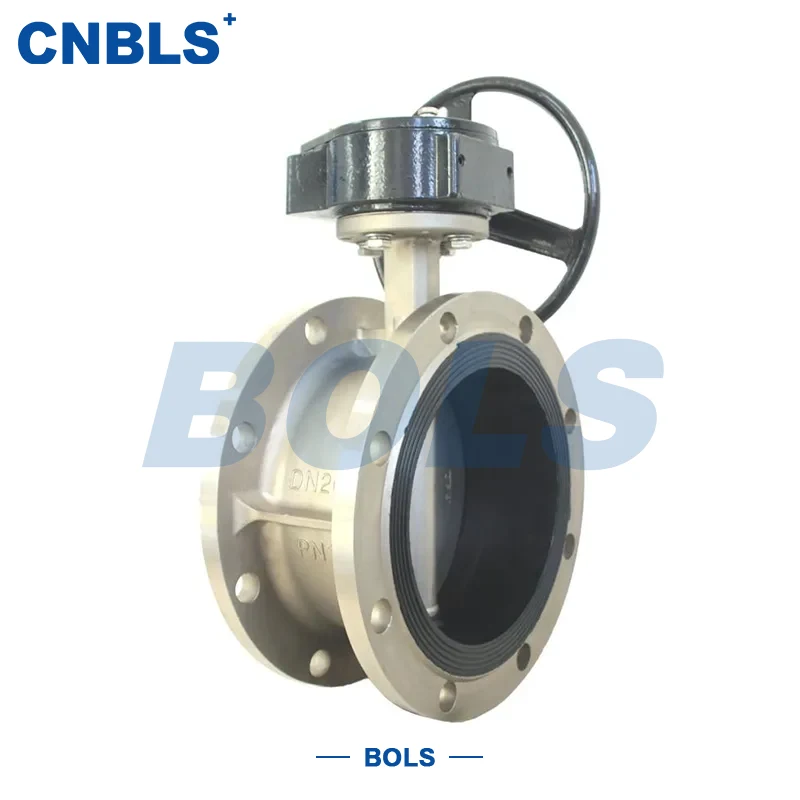

高性能換気バタフライバルブは、比較的低圧で動作するが、多くの場合大きな空気流量を必要とする産業用換気パイプライン用に設計された特殊な流量制御装置です。によるとボライシの製品情報によると、バルブ シリーズは換気および塵埃除去用途向けに設計されており、SS304、SS316、SS304L、SS316L などのステンレス鋼構成で入手できます。

バルブは同心円状、つまり中心線状のバタフライ構造を採用しています。円形のディスクがステム軸の周りを回転して、空気の流れを開閉または調整します。この比較的単純な構造により、可動部品の数が減り、比較的抵抗の少ない滑らかな流路が形成されます。

ボライシ は 2 つの主要な作動構成を提供します。

• D641W:エアアクチュエータによって作動する空気圧換気バタフライ バルブ。
• D941W:電動アクチュエーターにより作動する電動換気用バタフライバルブです。

製品ラインナップは呼び径DN100からDN2000までをカバーしており、従来の小径バルブでは十分なエアフロー容量が得られない用途に適しています。

産業用換気システムではなぜ性能が重要なのでしょうか?

産業用換気システムは、粉塵を多く含む空気、腐食性ガス、高温の排ガス、または大量の空気を頻繁に処理します。バルブに過度の抵抗が生じたり、使用環境に耐えられない場合は、システム全体の効率や信頼性に悪影響を与える可能性があります。

適切に選択された換気バタフライ バルブは、次の機能を提供します。

• 信頼性の高いエアフローの遮断と調整。
• 大規模な換気パイプライン全体の圧力損失が低くなります。
• 粉塵の多い環境や腐食性の環境でも安定した動作を実現します。
• 集中自動化システムとの便利な統合。
• 比較的シンプルな構造によりメンテナンスの手間が軽減されます。

したがって、調達チームにとって、バルブの性能は直径だけではなく、完全な動作環境に従って評価される必要があります。媒体の組成、温度、圧力、漏れ要件、アクチュエータのタイプ、設置基準はすべて、適切な構成に影響を与えます。

主要な設計機能は何ですか?

同心円状のバタフライ構造

中心線設計により、ディスクとステムが同じ中心軸の周りに配置されます。その単純な機械的配置により、スムーズな回転、比較的低い操作トルク、効率的な空気の流れがサポートされます。これらの特性は、大口径の大流量換気システムで特に役立ちます。

ステンレス鋼構造

用途に応じて、本体、ディスク、ステム、その他の耐圧部品を耐食性ステンレス鋼材料で構成できます。オプションには、CF8、CF8M、CF3、CF3M、A182 F304、F316、F304L、および F316L が含まれます。

この材料の柔軟性により、購入者はさまざまなレベルのガス腐食性や温度暴露に合わせてバルブ構造を適合させることができます。

通気性のあるシール

W タイプの換気シーリング設計では、金属シーリング、または FKM とステンレス鋼の複合シーリング構成を使用できます。選択は、温度、媒体の特性、予想される摩耗、および必要な漏れ性能に基づいて行う必要があります。

フランジ接続

フランジ付きの端により、パイプラインの設置、位置決め、検査、交換が簡単になります。製品情報では、一般的に適用されるフランジ規格のうち、GB/T 9113 および ANSI B16.5 を特定しています。

購入者はどのような技術的パラメータを考慮する必要がありますか?

大規模な産業用換気プロジェクト用のバルブを購入する場合、技術仕様は特に重要です。次の表は、Bolaisi シリーズに関連する主な仕様をまとめたものです。

これらの仕様は出発点として扱う必要があります。最終的な選択は、常に実際のプロジェクトの条件とメーカーが確認した技術文書に基づいて行う必要があります。

空気圧式と電気式: どちらのアクチュエータが優れていますか?

空気圧作動と電気作動のどちらを選択するかは、サイトで利用可能なユーティリティ、制御哲学、応答要件、および自動化アーキテクチャに大きく依存します。

空気圧作動高速サイクリングと既存の圧縮空気インフラストラクチャが優先される場合に有利です。電気作動遠隔操作、変調制御、または電気制御システムとの直接統合が必要な場合には、より便利になります。

これらのバルブはどこで一般的に使用されますか?

広い直径範囲、ステンレス鋼材料のオプション、換気を重視したシール設計により、これらのバルブは複数の産業用途に対応できます。

• 冶金：高温排ガスの換気と排気制御。
• 発電量:ボイラー換気および脱硫システム。
• 化学処理:集塵・腐食性ガス排気装置。
• 建築資材:工業用除塵・換気装置。
• マイニング:鉱山の換気および環境制御システム。
• 環境保護:産業用排気および空気処理システム。
• 大規模な施設:産業プラントおよび大規模空気処理システム。

このような環境では、バルブは空気流の遮断、流量調整、換気システムの流量制御に使用できます。

適切なバルブをどのように選択すればよいですか?

工業用バルブの購入は、実際の動作条件を明確に理解することから始める必要があります。選択する前に高性能換気バタフライバルブ構成に応じて、購入者は次の要素を評価する必要があります。

1. パイプラインの直径:必要な呼び径と接続寸法をご確認ください。
2. 使用圧力:換気システムに適切な圧力定格を選択します。
3. 動作温度:ボディ、ディスク、ステム、シール材が最高温度に適していることを確認してください。
4. ガス組成:硫黄含有ガスや塩素含有ガスなどの腐食性成分を特定します。
5. 粉塵濃度：埃の蓄積がディスクまたはシール表面に影響を与える可能性があるかどうかを検討してください。
6. 制御要件:手動、空気圧、電気、オンオフ、または変調操作が必要かどうかを決定します。
7. フランジ規格:既存のパイプライン フランジ シ​​ステムとの互換性を確保します。
8. メンテナンス環境：検査、清掃、アクチュエータの整備、シール交換の際のアクセシビリティを考慮してください。

攻撃的な媒体や高温の排ガスを伴うプロジェクトの場合、正しいステンレス鋼グレードとシール構成を選択することが特に重要です。

バルブの性能を長期にわたって維持するにはどうすればよいですか?

適切に設計された工業用バルブであっても、適切な検査とメンテナンスが必要です。適切なメンテナンスにより、固着、漏れ、アクチュエータの故障、予期せぬダウンタイムのリスクを軽減できます。

• シール面に溜まった粉塵は定期的に掃除してください。
• ディスクとステムに異常な磨耗や腐食がないか検査します。
• アクチュエータの動作と取り付け接続を定期的に確認してください。
• 空気圧モデルの場合は、推奨動作限界内で安定した圧縮空気圧力を維持してください。
• 電気接続と電気構成のアクチュエータの潤滑を検査します。
• 高温での起動中は、システム設計の必要に応じて徐々に加熱してください。
• 漏れと操作トルクを監視して、発生している問題を早期に特定します。

予防保守スケジュールは、動作頻度、ガス組成、温度、粉塵負荷、およびメーカーの技術推奨事項に従って確立する必要があります。

よくある質問

高性能換気バタフライバルブは主に何に使用されますか?

これらは主に、粉塵除去、産業排気、気流遮断、流量調整、排ガスシステムなどの低圧大口径換気用途向けに設計されています。

どのようなサイズが利用可能ですか?

参照されている Bolaisi 製品範囲は、DN100 から DN2000 までの公称直径をカバーしており、中型および非常に大規模な換気パイプラインの両方に適しています。

このバルブは腐食性ガスに適していますか?

はい。 CF8M、CF3M、F316、F316L などのステンレス鋼材料オプションにより、耐食性が向上します。実際のガス組成や使用条件に応じて適切なグレードを選択してください。

D641WとD941Wの違いは何ですか？

D641W は空気圧アクチュエータを使用し、D941W は電動アクチュエータを使用します。空気圧作動は急速または頻繁な操作に適していますが、電気作動は遠隔制御や変調制御の用途に役立ちます。

これらのバルブは高温換気に対応できますか?

参照される技術範囲は -30°C ～ 400°C です。ただし、実際の許容動作温度は、選択した材料、シーリング構成、媒体、およびプロジェクトの条件によって異なります。

金属シーリングと複合シーリングのどちらを選択すればよいですか?

選択には、動作温度、ガス組成、漏れ要件、摩耗状態、予想される耐用年数を考慮する必要があります。特定のプロジェクトの場合、購入者は注文前にバルブの製造元にシール構成を確認する必要があります。

結論

高性能換気バタフライ バルブは、大気流容量、低抵抗、信頼性の高い遮断、および自動化操作を必要とする産業システムに実用的なソリューションを提供します。同心構造、ステンレス鋼材料のオプション、換気に配慮したシーリング、フランジ接続、空気圧または電気による作動を備え、冶金、発電、化学処理、鉱業、建材、環境保護など、要求の厳しい用途に合わせて構成できます。中国のメーカーまたはサプライヤーから信頼性の高い産業用換気バルブを調達している場合は、バルブの仕様をシステムの条件と慎重に一致させてください。カスタマイズされた構成、技術的な相談、または調達サポートについては、お問い合わせプロジェクトの要件を Bolaisi と話し合い、適切な換気バタフライ バルブ ソリューションを見つけてください。
