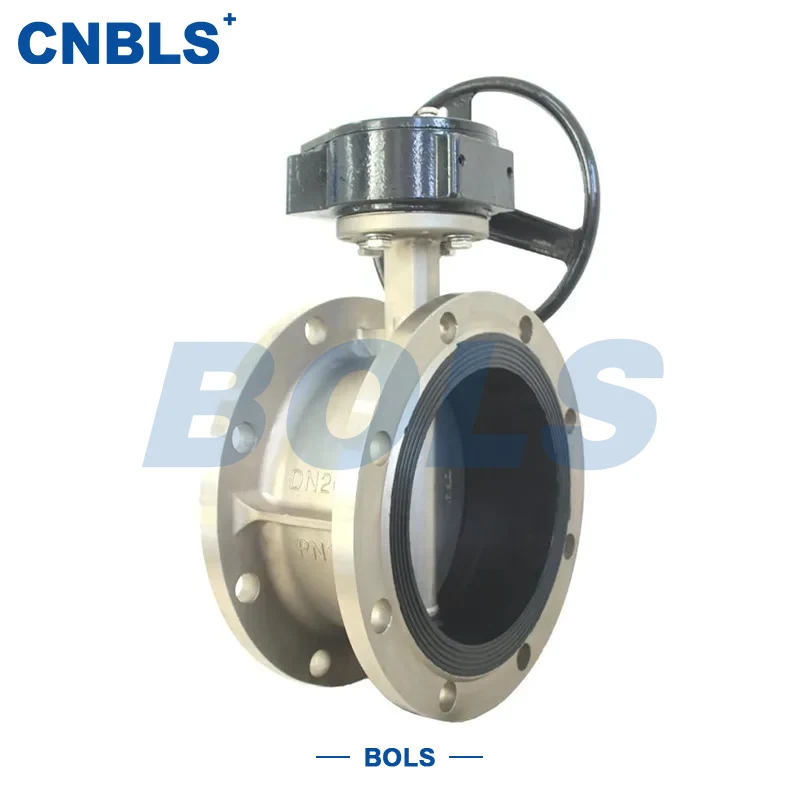

高性能換気バタフライバルブ

高性能換気バタフライ バルブは、低圧および大口径条件下で動作する産業用換気および除塵システム用に特別に設計されています。バルブ本体および主要受圧部品にはSS304、SS316、SS304L、SS316Lなどのステンレス鋼材を使用しており、腐食性ガス、粉塵を多く含む空気、高温の排ガス環境下でも安定した性能を発揮します。

このシリーズは同心（中心線）バタフライバルブ構造を採用し、フランジ接続と通気義務のあるシール構造（Wタイプ）を採用しています。換気パイプラインにおける大流量、低抵抗、信頼性の高い開閉の要件を満たすことに重点を置いています。

2 つのモデルは同じバルブ構造とシーリングコンセプトを共有していますが、主な違いはアクチュエータのタイプです。

D641W: 空気圧換気バタフライ バルブ、エア アクチュエータによって操作

D941W: 電動換気バタフライ バルブ、電動アクチュエータで動作

ステンレス製の換気バタフライバルブは、冶金、発電、化学処理、建材、鉱業、環境保護プロジェクトで広く使用されています。

構造と動作原理

同心円構造の設計

高性能換気用バタフライバルブは、ディスク中心とステム中心が一致する同心円構造を採用しています。動作中、ディスクはステム軸の周りを回転します。

部品点数が少なくシンプルな構造

スムーズな流路と低い通気抵抗

作動トルクが低く、大口径換気システムに最適

この構造は、低圧、高流量の換気用途に優れた安定性とコスト効率を提供します。

フランジ接続

バルブ本体の両端には一体型フランジが付いており、標準の換気パイプライン フランジに直接ボルト締めできます。

正確な設置位置決め

均一な応力分布

メンテナンスや交換が簡単

一般的なフランジ規格には GB/T 9113 および ANSI B16.5 が含まれます。

主な特長

フルステンレススチール構造

ボディ、ディスク、ステムなどの主要コンポーネントはステンレス鋼で作られており、以下の機能を備えています。

優れた耐食性と耐酸化性

硫黄含有ガスおよび塩素含有ガスへの適合性

高温換気条件下での構造安定性

通気性のあるシール設計（Wタイプ）

バルブには、換気サービス用に特別に設計されたシール構造が装備されています。

オプションの金属間シールまたは複合シール (FKM + ステンレス鋼)

シールの信頼性と耐摩耗性のバランスが取れています

JB/T 8692換気用バタフライバルブ規格に準拠した漏れ量

大口径・低抵抗設計

呼び径が DN100 ～ DN2000 の範囲にあるこのバルブは、以下を維持します。

バルブ前後の圧力損失が低い

安定した開閉性能

空気流量が大きく、動作圧力が低いシステムに最適

自動化に適した作動

空気圧式と電気式の両方の作動オプションにより、自動制御システムへの簡単な統合がサポートされ、高性能換気バタフライ バルブが集中制御および遠隔制御の用途に適しています。

アクチュエータの比較

技術的パラメータ

材質仕様

アプリケーション

冶金における高温排ガスの換気

発電所のボイラー換気および脱硫システム

化学および建材産業における集塵および排気システム

鉱山の換気と環境保護プロジェクト

産業プラントおよび大型ビルの空気処理システム

これらの用途では、ステンレス鋼製換気バタフライ バルブは主に空気流の遮断、流量調整、システムの流れ方向制御に使用されます。

選定ガイドライン

ガス腐食性に応じて適切なステンレス鋼種を選択してください

圧力と温度の定格をシステム設計条件と一致させる

大径用途では本体強度に注意

現場の制御要件に基づいて空気圧または電気作動を選択します

運用・保守

シール面の埃を定期的に掃除して、蓄積を防ぎます

高温始動時に徐々に加熱する

空気圧バルブへの安定したエア供給圧力を確保

アクチュエータの潤滑と電気接続を定期的に検査してください

製品概要

ステンレス鋼 D641W / D941W 換気バタフライ バルブは、同心構造、ステンレス鋼構造、換気義務のあるシール設計を特徴としています。柔軟な空気圧または電気作動オプションを備えたこのステンレス鋼製換気バタフライ バルブは、安定した動作と自動化の互換性を必要とする産業用換気システムに信頼性の高い性能を提供します。
