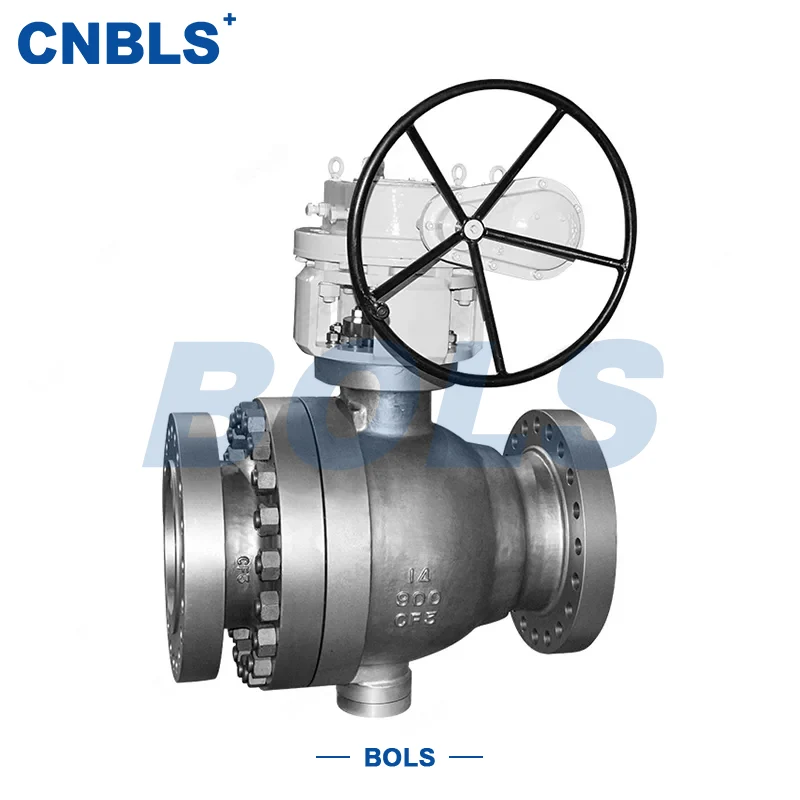

ステンレス鋼ジャケット絶縁ボールバルブ

ステンレススチールジャケット絶縁ボールバルブは、高粘度、結晶化しやすい、固化しやすい媒体用に特別に設計されたフルポートフローティングボールバルブです。バルブ本体、ジャケットともにオールステンレス製です。従来のボールバルブ構造に独立したジャケット層が追加されており、蒸気、熱水、または伝熱油を循環させて、バルブキャビティおよび流路内の媒体を継続的に断熱または加熱できます。

ジャケット付きの一定温度制御を備えたこのバルブは、温度低下によるバルブ内の媒体の固化、結晶化、または大幅な粘度上昇を効果的に防止し、柔軟なバルブ動作と中断のないシステム稼働を保証します。石油化学、化学繊維、食品、医薬品などの産業の断熱伝動システムにおいて、ステンレスジャケット絶縁ボールバルブは重要な制御部品の一つとして機能します。

構造と動作原理

フルポートフローティングボール構造

バルブはフローティングボール設計を採用しています。媒体の圧力下で、ボールはバルブシートと確実にシールを形成します。フルポート流路により液の滞留や抵抗が少なく、特に高粘度媒体の安定搬送に最適です。

ステンレス鋼ジャケット断熱構造

一体のジャケット層がバルブ本体の外側に溶接または機械加工されており、ジャケットとバルブ本体の間に独立した断熱キャビティが形成され、断熱媒体が連続的に循環します。現場の条件に応じてジャケットの入口と出口でフランジまたはネジ接続を構成でき、断熱パイプラインへの接続が容易になります。

定温制御ロジック

ジャケット媒体の温度と流量を調整することにより、バルブキャビティ内の媒体は常に設定温度範囲内に維持され、動作上の詰まりやシールの故障を回避します。この構造により、ステンレスジャケット絶縁ボールバルブは、断続運転や周囲温度が低い条件下でも安定した性能を維持できます。

製品の主な特長

安定した信頼性の高い絶縁性能

バルブボディの要部をジャケット構造で覆い、高い熱交換効率を実現。媒体の凝固点が周囲温度に近い、または周囲温度より高い作業条件に適しています。

オールステンレス製の耐食設計

バルブ本体、ジャケット、および主要な耐圧コンポーネントはすべて 304、316、304L、または 316L ステンレス鋼で作られており、さまざまな腐食性または高温の断熱媒体環境に適応します。

高い密閉性評価

PTFE/RPTFE ソフトシール構造と精密機械加工ボールの組み合わせにより、絶縁状態でもクラス VI の漏れ定格を維持し、媒体の廃棄物とシステムのリスクを軽減します。

制御可能な操作トルク

フローティングボール構造とフルポート流路設計の組み合わせにより、高粘度媒体条件下での作動抵抗を効果的に低減します。大径仕様にはウォームギヤ機構を採用し動作の安定性を高めます。

コア技術パラメータ

主要成分の材質構成

アプリケーション

このシリーズのステンレス鋼ジャケット絶縁ボールバルブは、主に次のような中温感度と伝送連続性に対する高い要件を持つ産業システムで使用されます。

●石油化学工業：重油、アスファルト、樹脂トランスミッション

●化学繊維工業：化学繊維スラリー、ポリマーメルト

●食品産業：シロップ、チョコレート、植物油

● 製薬産業: 中間体および高粘度反応物

● 印刷、染色およびファインケミカル産業: 一定の温度管理が必要な液体媒体

選択と構成のガイドライン

中特性優先

媒体の凝固点、粘度変化曲線、腐食性を明確にすることが、バルブボディの材質とジャケットのタイプを選択するための重要な基礎となります。

温度とシールのマッチング

バルブ内の媒体の温度が 232°C を超える場合は、長期的なシールの安定性を確保するために、充填 PTFE シールを優先する必要があります。

ジャケット接続構成

連続運転システムの場合は、メンテナンスを容易にし、シールの信頼性を向上させるために、ジャケット ポートにフランジ接続を推奨します。

操作方法の選択

DN50 を超える仕様または高粘度の作業条件の場合、ウォーム ギア ドライブを構成すると、現場での操作エクスペリエンスが大幅に向上します。

運用保守ガイドライン

1. 試運転の前に、まずジャケット内に断熱媒体を循環させてバルブを予熱します。冷たい状態での高粘度メディアの直接開閉は避けてください。

2.局所的な過熱を防ぐために、動作中にジャケットの温度と圧力を継続的に監視します。

3.ジャケット接続部、フランジ、スタッフィングボックスに漏れがないか定期的に検査してください。

4.長期停止する前に、ジャケット媒体を排出し、残留媒体が固化するのを防ぐためにバルブキャビティを清掃してください。
