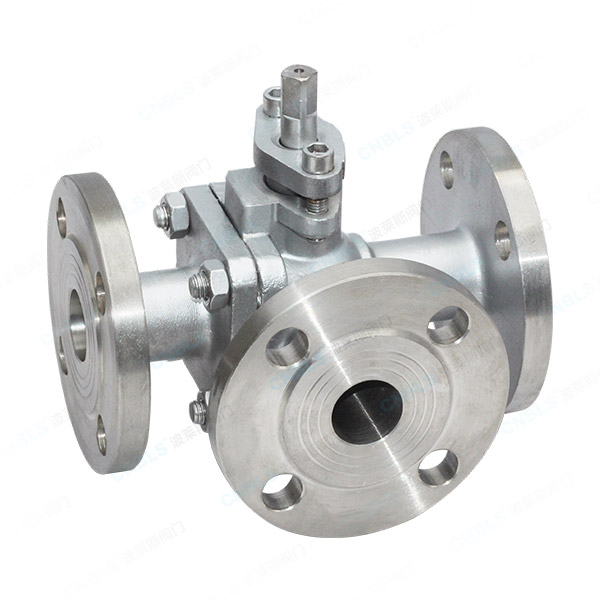

ステンレス製T型三方ボールバルブ

ステンレス鋼製Q44F(T)三方ボールバルブは、ステンレス鋼(304/316等)製のQ44F(T)シリーズ規格に準拠して製造された三方ボールバルブです。特長はボールとステムを一体鋳造し、流路をT型またはL型（直流はF型、三方流はT型）としたことにあります。メディアの合流、方向転換、または方向切り替え機能を有効にします。

ステンレス鋼製 T 型三方ボールバルブは、ボールとステムを単一の鋳造ユニットとして統合しています。 T 型または L 型流路 (F 型はストレートスルー、T 型は三方流) により、培地の合流、分流、または切り替えが可能です。コンパクトな構造、滑らかな流路、優れたシール性、強い耐食性を備えたバルブです。

コンパクトな構造、低流量抵抗、優れたシール性、高い耐食性を備え、石油、化学、水処理、食品、製薬、電力などの産業分野で広く使用されています。材料の耐食性と流体方向の切り替えに対する高い要件が求められる作業条件に特に適しています。

製品の特徴

1.一体鋳造構造

バルブ本体とステムを一体鋳造することで構造強度を高め、長期の高圧高温条件下でも安定した作動を保証します。

2.多機能流路設計

T タイプの 3 方向フロー チャネルは媒体の合流、分流、または方向の切り替えを可能にし、F タイプのストレート フロー チャネルは流れ抵抗が低く直線的な切り替えに適しており、効率的で障害のないシステム フローを保証します。

3.優れたシール性能

オプションのソフト シール (PTFE/RPTFE) またはハード シール (メタル シール) は、作業条件の温度と媒体の特性に基づいて選択でき、信頼性の高いシール、耐摩耗性、強力な漏れ防止機能を提供します。

4.複数のドライブモード

手動、ウォームギア、空圧(単動/複動)、電気(オンオフ/調整)動作モードをサポートしており、さまざまな設置スペースや自動制御要件に適応できます。

5.高温、高圧、耐食性

ステンレス鋼材料は、-46°C ～ 425°C の温度範囲に耐え、腐食性の高い媒体に耐性があり、安定したロングサイクル動作を保証します。

6.柔軟な設置

フランジ接続、ねじ接続、または突合せ溶接接続が用意されており、さまざまなパイプライン規格 (GB/ANSI) に準拠しているため、メンテナンスや交換が簡単です。

アプリケーション

ステンレス鋼製 T 型三方ボールバルブは、次のシナリオで広く使用されています。

● 石油および天然ガスのパイプラインの方向切り替え、分流、合流システム

● 化学品製造における酸、アルカリ、塩媒体の輸送

● 水処理プロジェクトにおけるパイプラインの方向切り替えと転用

●食品・医薬品製造におけるクリーンな培地の搬送。

● 電力業界における蒸気および石油製品の方向切り替えパイプライン

● 少量の粒子を含む媒体や腐食性の高い媒体の搬送システム

コア技術パラメータ

選択ポイント

1.メディア特性と流路のマッチング

媒体の腐食性と清浄度に基づいてステンレス鋼材料 (CF8/CF8M/CF3/CF3M) を選択します。機能要件に応じて F タイプまたは T タイプの流路を選択し、ストレートまたは 3 方向の方向切り替えを実現します。

2.シール種類の選択

常温・低圧環境では耐摩耗性とシール性を両立したソフトシールFタイプをお選びください。高温、高圧、または粒子を含む媒体には、耐摩耗性と長寿命を保証するハードシール T タイプを選択してください。

3.圧力と温度のマッチング

10% ～ 20% のマージンを確保して、パイプラインの設計圧力に一致する PN/クラス定格を選択します。過熱による性能低下を防ぐために、温度はシールのタイプとステンレス鋼の材質に一致する必要があります。

4.呼び径と流量のマッチング

計算された最大流量と許容圧力損失に基づいて、適切な DN 値を選択します。ステンレス鋼製 T 型三方ボールバルブは、従来のバルブよりも優れた Cv 値を備えた滑らかな流路を特徴とし、低流量シナリオでは正確な計算が必要です。

5.ドライブモードと設置スペースのマッチング

狭いスペースの場合は、手動または小型の空気圧ドライブを選択してください。大流量または遠隔制御用途向けに空気圧/電気ドライブを選択します。フランジの規格がステンレス鋼のバルブ本体と一致していることを確認してください。

操作およびメンテナンスに関する注意事項

操作上の注意

1.初めてご使用になる前に、型式、圧力クラス、呼び径が使用条件に適合していることを確認し、ステンレス製のバルブ本体およびフランジ接続部に損傷がないことを確認してください。

2.ウォーターハンマーによるバルブ本体やパイプラインの損傷を防ぐため、開閉または方向の切り替えはゆっくりと操作してください。手動操作時は均等に力を加え、バルブを無理にひねらないでください。

3.空圧弁・電動弁は、作動前にエア供給・電源供給が安定していることを確認し、スムーズな動作、正確な方向切換、異音のないことを確認してください。

4.長期停止後の再起動時は、ドレンや不純物を排出してからゆっくりとバルブを開いてください。

5.過圧または過温度条件下での操作は固く禁じられています。異常が発生した場合は、トラブルシューティングのためにすぐにシャットダウンしてください。

メンテナンスノート

1.シール面、スタッフィングボックス、バルブ本体の表面を毎週検査し、漏れ、腐食、亀裂がないことを確認してください。

2.ソフトシールFタイプバルブに漏れが生じた場合は、速やかにバルブシートを交換してください。ハードシール T タイプ バルブの摩耗を定期的にチェックし、必要に応じて部品を研磨または交換してください。

3.手動/ウォームギアドライブに四半期ごとに注油します。水を排出し、空気圧バルブのオイルレベルを定期的にチェックしてください。

4.腐食性媒体の使用条件については、バルブ本体とボールを定期的に検査してください。メディアを排水し、長期保管中に湿気やほこりから保護します。

5.トラブルシューティング: 詰まりが発生した場合は、まず圧力を解放し、次に分解して不純物を除去するか、部品を交換します。空圧・電気系の故障の場合は緊急用に手動運転に切り替えてアクチュエータのトラブルシューティングを行ってください。

6. メンテナンス ファイルを作成し、モデル、設置日、メンテナンスおよび交換部品を記録し、その後のメンテナンスの基礎を提供します。
