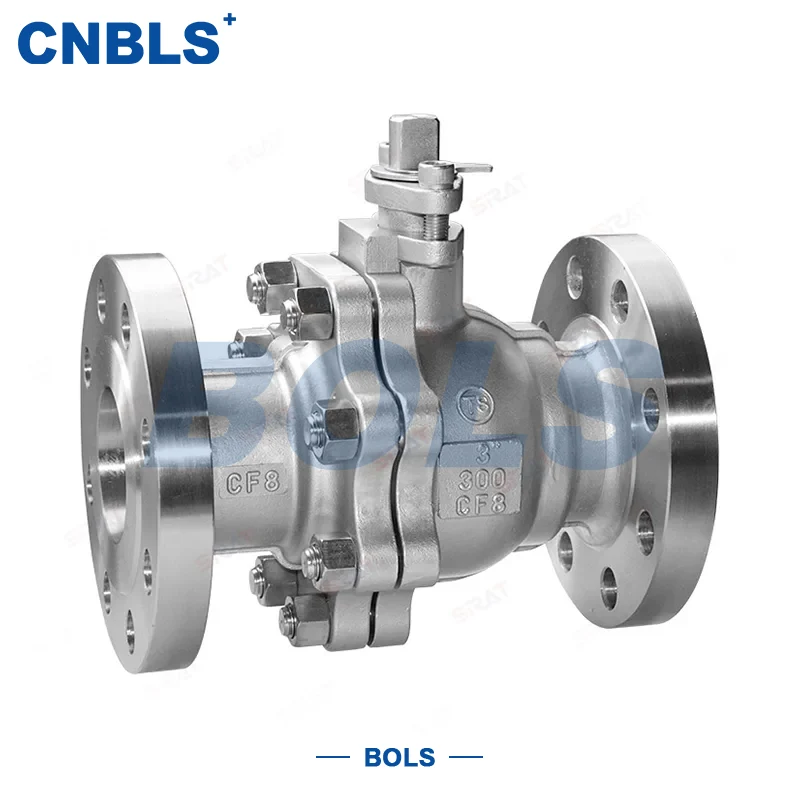

ANSI ステンレス鋼一体型ボールバルブ

ANSI ステンレス鋼一体型ボールバルブは、ANSI B16.34 に厳密に従って設計および製造されています。ボールとステムの一体鋳造構造を採用し、従来の分割接続部品を排除し、よりコンパクトな設計、高強度、より確実なシールを実現します。

直流流路のため流路抵抗が少なく、動作が速いため、配管媒体の全開・全閉制御が素早く行えます。各種ステンレス鋼材とシール構造により、腐食性、高温、高圧条件下でも安定した性能を発揮し、石油​​、化学、天然ガス、水処理、食品、製薬などの主要な制御弁です。

コア構造と機能

一体鋳造構造

●ボールとステムはステンレス鋼から一体鋳造されており、余分な溶接やネジ接続がありません。

●高い構造剛性と同心性により、焼き付きや漏れのリスクを効果的に低減します。

●コンパクトサイズでスペースの限られた配管レイアウトに最適です。

優れた流量性能

●ストレートなS型流路で圧力損失が少なく、流量が大きくなります。

●流量係数Cvが高く、従来の同サイズのグローブバルブやゲートバルブに比べ優れています。

強い耐食性と長寿命

●ボディ、ボール、ステム、留め具は全てステンレス製です。

●酸、アルカリ、塩、油、ガス、蒸気などの腐食性媒体に適しています。

●二相ステンレス鋼、ハステロイおよびその他の合金は、高温、高圧、高腐食性条件に使用可能です。

確実なシールと幅広い用途

●フローティングボール/固定ボール構造を用意。

●さまざまな温度要件に対応するソフトシール (PTFE/RPTFE) とメタルハードシール (ステライト合金)。

●漏れ率はAPI 6D Class Ⅵに適合します。

マルチスタンダード、マルチアクチュエーション、マルチ接続

●API 6D、ANSI B16.34、ANSI B16.5などの国際規格に準拠しています。

●全範囲の作動：手動、ウォームギア、空気圧、電気。

● 複数の接続: 現場での取り付けが簡単なフランジ、ねじ、突合せ溶接。

主な技術パラメータ

主な材料構成

代表的な用途

ANSI ステンレス鋼一体型ボールバルブは、一体構造、オールステンレス鋼構造、高標準設計を備えており、厳格なシール、信頼性、耐食性を必要とする産業システムで広く使用されています。

● 石油とガス: 集合パイプライン、坑口アセンブリ、石油とガスの処理ステーション (耐火性、耐硫黄性、API 6D 認定)

●化学工業：酸、アルカリ、塩、溶剤、腐食性薬品の輸送。

● 水処理と環境保護: 原水、廃水、純水、淡水化システム

●パワーエンジニアリング：ボイラー給水、循環水、化学水処理装置

● 食品および医薬品: 衛生媒体、蒸気、パイプラインの洗浄 (デッドスペースがなく、洗浄が簡単)

● 製紙、印刷および染色、冶金: 高温、粒子を含む、腐食性のスラリーおよび流体

選択の推奨事項

媒体と素材のマッチング

●一般腐食：304/CF8シリーズ

●中～高腐食性：316L/CF3Mシリーズ

● 高圧および重度の腐食: 2205 二相ステンレス鋼

● 粒子含有媒体: 金属ハードシールが好ましい

温度とシールの選択

● ≤ 232℃: PTFE / RPTFE ソフトシール (コスト効率が高い)

● ＞ 232℃：メタルハードシール（ステライト合金）

圧力とシステムの安全性

● 設計圧力に応じて対応するクラスを選択します。 10%～20%の圧力マージンを推奨します。

● 石油、ガス、危険物サービスの場合: API 6D、API 6FA (耐火性、耐硫黄性) 認定製品が推奨されます。

作動と設置

●小口径、手動操作：ダイレクトハンドル車

●大口径、高トルク：ウォームギヤ作動

● 遠隔/自動制御: 空気圧または電動アクチュエータ

設置、運用、保守

設置と操作

● 設置前に、モデル、圧力、サイズ、使用条件を確認してください。ステンレススチールの本体が損傷していないことを確認してください。

●ウォーターハンマーを避けるためゆっくりと開閉してください。

●空圧弁・電動弁の場合、作動前にエア供給、電源、制御信号が正常であることを確認してください。

●過圧、過温度、過負荷での使用は厳禁です。

定期的なメンテナンス

●シール面、パッキングランド、フランジ接合部の漏れがないか定期的に確認してください。

●アクチュエータの焼き付き、エア漏れ、漏電などがないか定期的に点検してください。

●スムーズな作動を維持するために、ステムおよびウォームギヤに定期的に注油してください。

●長時間のアイドルバルブ、媒体の排出、湿気や塵からの保護、ステンレス鋼部品の腐食防止に。
