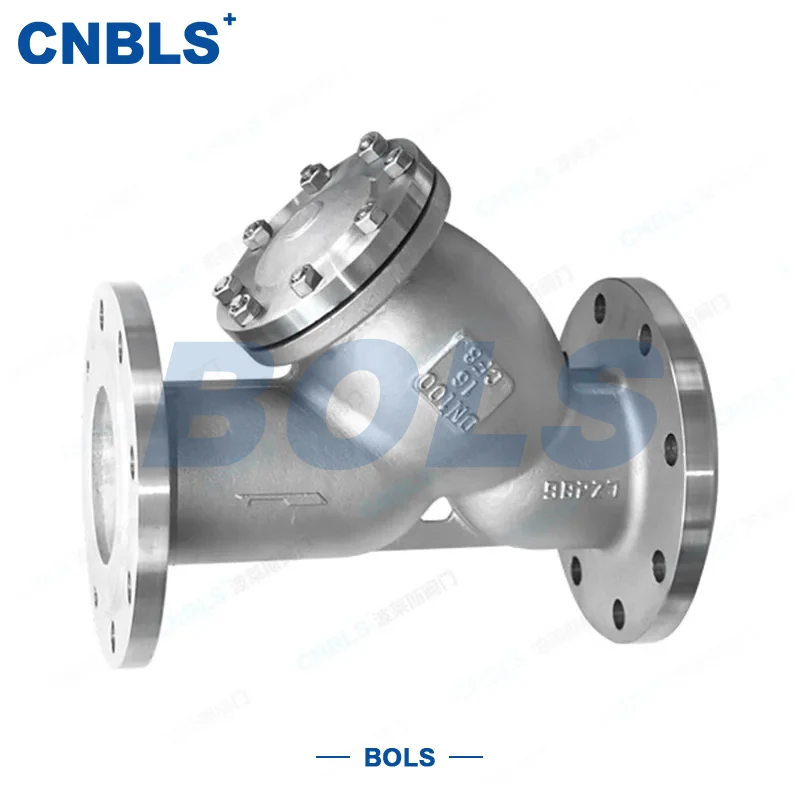

ステンレス製フランジY型フィルター

Bolaisi は、高効率パイプライン濾過装置に特化した、厳格な品質管理を備えた専門サプライヤーです。ステンレス製で耐食性が高く、濾過効率が高く、メンテナンスが容易なステンレスフランジY型フィルターを製造しています。当社は、高度なフィルタリングソリューション、カスタマイズされた精度のオプション、および卸売サービスを提供して、多様な産業媒体精製ニーズに対応します。

お問い合わせを送信

製品説明

コアアプリケーションシナリオ

ステンレス製フランジY型フィルターは、コンパクトな構造、高効率、容易なメンテナンス、優れた耐食性を備えています。媒体を浄化し、機器を保護するために、さまざまなパイプラインシステムで広く使用されています。

● 食品および製薬産業: 316L ステンレス鋼 + 食品グレードのシール、100 ～ 200 メッシュの高精度スクリーンは、FDA/3A 規格を完全に満たしています。重金属の沈殿や汚染はありません。オンラインブローダウンによる原材料の輸送、飲料、乳製品の生産に適しています。

●石油化学工業: 316/316L 材質、クラス 150 ～クラス 600 定格。溶剤、酸っぱい粗製塩素化媒体から粒子を効果的に除去し、バルブや機器を保護します。連続運転可能な自動ブローダウンモデル。

● 都市および建設: 304 ステンレス鋼、20 ～ 60 メッシュ。水道、空調設備、二次給水システムから砂、錆を除去します。低いメンテナンスコストでポンプとソレノイドバルブを保護します。

●工業製造:油圧システム、圧縮空気ライン、冷却回路用。 50～100メッシュで金属粒子や粉塵を除去し、摩耗を軽減します。 Y タイプの設計により、流れ抵抗が最小限に抑えられます。

● 精密機器およびエレクトロニクス: 超純水および半導体システム用の 200 ～ 500 メッシュの焼結メッシュ。 316Lは高いクリーン度と安定した動作を保証します。

製品の主な利点

●高効率＆低抵抗：流量損失≦0.02MPa、濾過効率≧98%。

●丈夫で耐久性：鍛造ステンレス鋼ボディ、高耐圧。

●幅広い適合性：水・油・ガス・薬品用304/316/316L。

●簡単なメンテナンス：オンラインブローダウン、クイックリリーススクリーン、最小限のダウンタイム。

●安全かつ準拠：食品/製薬向けFDA/3A。 GBおよびASME規格を満たしています。

コア技術パラメータ

パラメータ項目	パラメータ値
呼び径	DN6 ～ DN100 (NPT/BSP/GB 1/4"-4");標準:DN15、DN25、DN50、DN80
圧力クラス	PN16、PN25、PN40、PN63、PN100;クラス150、300、600;シェルテスト: 1.5×定格。シールテスト：1.1×定格
ろ過精度	標準: 10 ～ 200 メッシュ。カスタム高精度: 200 ～ 500 メッシュ。効率≧98%
適用温度	EPDM/シリコン:-20℃~120℃; PTFE: -20°C~180°C; FKM: -20°C~200°C;ハステロイ：-40℃～300℃
芯材	ボディ/フレーム: 304/316/316L;スクリーン：織/焼結/ハステロイ;シール: PTFE/EPDM/FKM/FDA シリコーン
対象メディア	水、海水、食品液、油、化学溶剤、弱酸・アルカリ、圧縮空気
流れ抵抗損失	定格流量時 ≤0.02MPa
ブローダウン方式	マニュアル;オプションの電気/空圧自動ブローダウン (タイマー調整可能)
エグゼクティブスタンダード	GB/T 14382、GB/T 12224; ASME B16.34、API 602; FDA/3A (衛生的)

製品の定義と動作原理

ステンレスフランジY型フィルタは、Y型流路とめねじ接続を備えた精密ろ過装置です。固体粒子、錆、浮遊物質を除去し、下流のポンプ、バルブ、機器を保護します。

動作原理: 重力沈降 + スクリーンろ過に基づいています。メディアは Y 型ボディに入ります。重い粒子は下部チャンバーに沈降します。 Fine particles are trapped by the screen.洗浄された媒体は下流に流れます。ドレンバルブが付いているため、分解せずに簡単に洗浄できるため、ダウンタイムが大幅に短縮されます。

標準のネジ接続 (NPT/BSP/GB) と 304/316/316L 材質により、さまざまな媒体や過酷な条件に幅広く適応できます。

主な種類と用途のマッチング

タイプ	構造的特徴	該当するシナリオ
従来の織メッシュ	304/316 織スクリーン、10 ～ 200 メッシュ、コスト効率が高く、優れた流れ	上水道、工業用循環水、一般油圧管
高精度焼結メッシュ	多層焼結 316/316L、200 ～ 500 メッシュ、高強度、長寿命	超純水、製薬、精密機器
自動ブローダウン	タイマー付電動・エア式ドレンバルブ無人運転	大型循環システム、HVAC、石油化学プラント
アメリカンスタンダードスペシャル	NPT ねじ、クラス 150 ～ 600、ASME B16.34 / API 602	輸入機器、米国標準プロジェクト、北米輸出

材料選択ガイド

ボディ＆フレーム

●304：一般水、空気、油。 -20℃〜100℃; PN16～PN40;地方自治体および一般産業。

●316：塩化物、弱酸、海水。 -20℃〜180℃; PN16～PN63;耐孔食性が向上します。

● 316L: 強い腐食性、衛生的なサービス。 -40℃〜200℃; FDA/3A;医薬品と食品。

画面

●織メッシュ：10～200メッシュで交換も簡単で経済的です。

●焼結メッシュ：200～500メッシュ、高強度、耐摩耗性に優れています。

●ハステロイ：高温≦300℃、極度の腐食。

シール

●PTFE：-20℃～180℃、耐食性に優れています。

●EPDM：-20℃～120℃、水系耐候性です。

●FKM（バイトン）：-20℃～200℃、高温、腐食に耐えます。

●食品グレードのシリコーン：FDA/3A、無臭、無公害。

設置とメンテナンス

インストール

1.流れの矢印に従ってください。ブローダウンチャンバーを下に向けて取り付けてください。

2.設置前にパイプラインを清掃します。スクリーンとシールを確認してください。

3. PTFE テープまたはガスケットを使用します。損傷を避けるために適切なトルクをかけてください。

4. メンテナンススペースを30cm以上確保してください。屋外にカバーを取り付けます。

5.使用前にゆっくりと加圧し、空気を抜き、30分間圧力テストを行ってください。

メンテナンス

1.定期的なブローダウン: 1 ～ 2 回/週 (通常)。 1 日あたり 1 ～ 2 回 (汚れたメディア)。

2.圧力差が0.02MPa以上の場合はスクリーンを清掃してください。壊れた場合は交換してください。

3.本体を清掃し、防錆油を塗布します。腐食環境での孔食を検査します。

4.漏れ、低流量、または高い圧力差のトラブルシューティングを迅速に行います。

5.ライフサイクル管理のための保守記録を作成します。

Stainless Steel Flange Y-type Filter
