ボールバルブは高温条件下でどのようにして密閉性を維持するのでしょうか?

石油化学精製所内では、540℃の過熱蒸気が数マイルにわたる配管の中を駆け巡ります。集中型太陽光発電所では、600℃の溶融塩が熱交換器を通って流れます。このような極端な条件では、膨大な熱応力にもかかわらず密閉を維持できるバルブが求められます。広く使用されている工業用バルブであるボールバルブは、これらの温度では根本的な課題に直面しています。それは、ボールとシートの材料が異なる速度で膨張するということです。シーリング システムがこの膨張差に対応できない場合、バルブから漏れが発生し、安全上の危険、製品の損失、および費用のかかるダウンタイムが発生します。しかし、高温用ボールバルブは、500°C を超える温度でも通常は気泡のない遮断を実現します。これはどのようにして可能でしょうか?

この記事では、これを可能にする工学原理と先端材料について探ります。ボールバルブ高温条件下でも密閉性を維持します。この解決策は、シート素材の選択 (高度なポリマーから金属合金まで)、熱膨張を補償するシート設計形状、ボールとシート間の慎重な素材のマッチング、重要なコンポーネントを保護するための断熱層の使用の高度な組み合わせにあります。さらに、適切なステムシールの選択、防火設計原則の適用、および熱補償スプリングの使用はすべて、高温ボールバルブのシールの完全性に貢献します。この記事では、これらのメカニズムを詳細に分析し、現代の産業で遭遇する最も極端な条件下でボール バルブが確実に動作するように設計する方法を包括的に理解します。

目次

• 1. ボールバルブとは何ですか?またその仕組みは何ですか?
• 2. 高温はボールバルブのシールにどのような課題をもたらしますか?
• 3. シート材料の選択は高温シールにどのような影響を与えますか?
• 4. 熱膨張を補うシート設計は何ですか?
• 5. ばね荷重とプリロードは温度下でどのようにシール力を維持しますか?
• 6. ステムシールと耐火設計はどのような役割を果たしますか?
• 7. よくある質問（FAQ）
• 8. 結論

1. ボールバルブとは何ですか?またその仕組みは何ですか?

高温シールの詳細を掘り下げる前に、ボールバルブの基本設計を理解することが重要です。ボール バルブは、中空の回転ボールを使用して流体の流れを制御する 4 分の 1 回転バルブです。ボールには、その中心を通る円筒形の穴 (またはポート) があります。ハンドルを開位置に回すと、ボアが流路と位置合わせされ、流体が通過できるようになります。ハンドルを90度回すとボールが回転し、穴が流路に対して垂直になり、流れを遮断します。シールは、通常バルブの上流側と下流側に位置する 2 つのシートにボールを押し付けることによって達成されます。

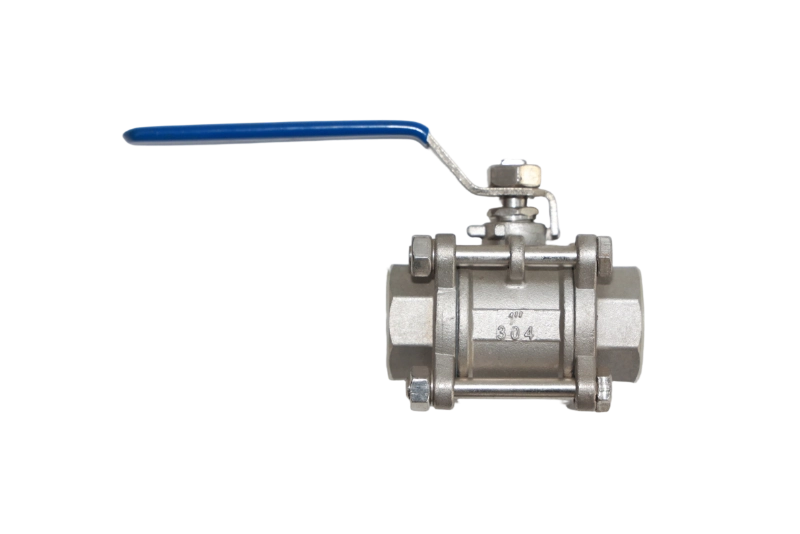

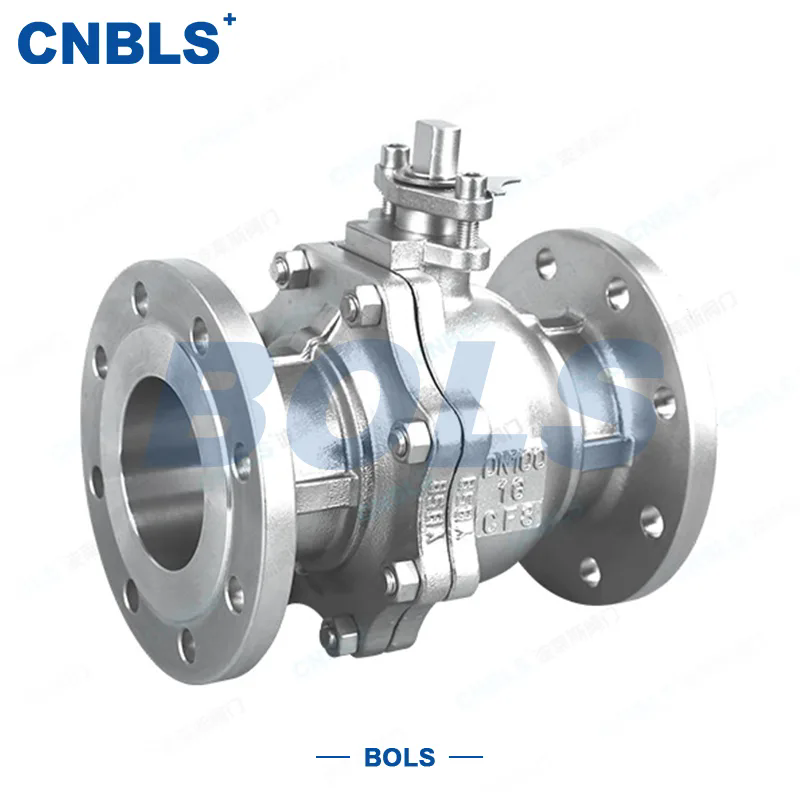

ボールバルブの主なコンポーネントは次のとおりです。

• 体：バルブの外殻。内部コンポーネントを収容し、パイプラインに接続します。
• ボール：流れを制御する回転球体。
• 席:漏れを防ぐためにボールを押し付けるシール要素。
• 幹：ボールをアクチュエーターまたはハンドルに接続するシャフト。
• ステムシール:ステム周りの漏れを防ぐシール。
• アクチュエーター/ハンドル:ボールを回転させるために使用される機構。

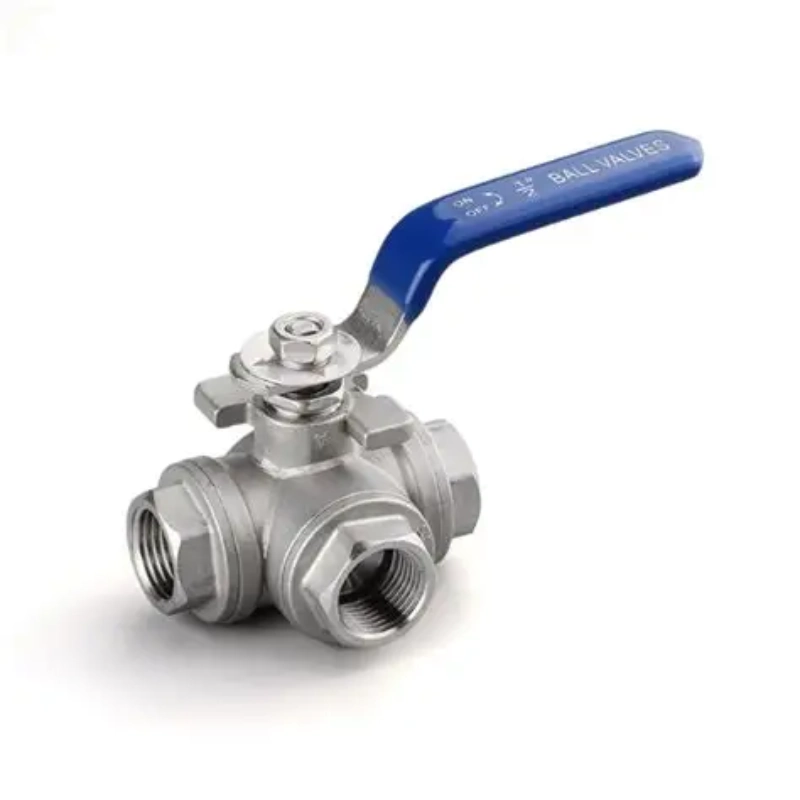

ボールバルブは、その信頼性、操作の容易さ、優れたシール性能で知られています。シンプルなオン/オフ バルブから、絞り用途向けの V ノッチ ボールを備えた高度な制御バルブまで、幅広い構成で入手できます。で浙江博来司バルブ株式会社.、当社は石油・ガス、石油化学、発電、化学処理などのさまざまな産業向けにボールバルブを製造しています。

2. 高温はボールバルブのシールにどのような課題をもたらしますか?

温度が上昇すると、ボールバルブコンポーネントの物理的寸法が変化します。ボール、シート、ボディはすべて膨張しますが、その速度は同じではありません。シート素材の熱膨張係数 (CTE) は、通常、ボールやボディ素材の熱膨張係数とは異なります。この膨張差は、シール性能にいくつかの悪影響を与える可能性があります。まず、シートがボールよりも大きく膨張すると、シートが過度に圧縮され、過度の摩耗、高トルク、および焼き付きの可能性が生じる可能性があります。次に、シートの膨張がボールよりも小さい場合、シール圧力が低下し、漏れが発生する可能性があります。第三に、ポリマーシート素材は高温で劣化し、その弾力性とシール能力を失う可能性があります。

寸法の変​​化に加えて、高温は材料の機械的特性に影響を与える可能性があります。金属の硬度と弾性率は温度が上昇すると低下し、接触圧力とシールを維持するシートの能力に影響を与える可能性があります。シート素材の熱安定性も重要な要素です。シートは動作温度でその形状と性能を維持できなければなりません。このため、高温ボールバルブにとって適切なシート材料の選択は重要なエンジニアリング上の決定となります。これらの課題を理解することは、高温条件下でも密閉性を維持できるボール バルブを設計するための第一歩です。

400°C で動作する蒸気ラインにボール バルブが設置されていると想像してください。バルブ本体とボールはステンレス鋼（CTE ≈ 17 x 10⁻⁶/°C）で作られています。シートは強化 PTFE (CTE ≈ 100 x 10⁻⁶/°C) で作られています。 CTE の大きな違いは、同じ温度で PTFE シートが鋼球よりもはるかに大きく膨張することを意味します。この膨張に対応した設計がないと、シートがボールに過度の圧力をかけ、ボールが固着する可能性があります。逆にシート材の膨張が不十分だとシール圧が失われ、漏れが発生します。したがって、一般的な高温ボールバルブの設計では、信頼性の高いシールを確保するために、これらの競合する力のバランスを取る必要があります。 Zhejiang Bolaisi Valve Co., Ltd. では、当社のボール バルブはこれらの熱力学を深く理解して設計されており、最も要求の厳しい高温環境でも信頼性の高い性能を保証します。

3. シート材料の選択は高温シールにどのような影響を与えますか?

シート材質の選択は、おそらく高温用途向けのボールバルブを設計する際に最も重要な決定事項です。シートは動作温度でシール機能を維持し、化学的攻撃に耐え、動作圧力に耐える十分な機械的強度を示さなければなりません。また、過剰な摩擦や漏れを引き起こすことなく、ボールとシートの間の膨張差に対応できなければなりません。高温用途の場合、シート材料はポリマーベース、金​​属ベース、複合材料の 3 つのグループに大別できます。各カテゴリは異なる特性セットを提供し、特定の温度範囲に適しています。

PTFE やその強化版などのポリマーベースのシート材料は、約 200°C ～ 260°C までの温度でボールバルブに広く使用されています。変性 PTFE (ガラス繊維、カーボン繊維、またはブロンズフィラーを使用したものなど) は、機械的特性と耐摩耗性を向上させます。ただし、PTFE は熱膨張係数が比較的高いため、高温では問題が発生する可能性があります。 260°C を超える温度では、ポリマー材料は一般に熱劣化のため適していません。このような場合には、金属シートのボールバルブが必要です。

金属シート付きボールバルブは、通常はボールとシートの表面にハードフェーシングを備えた金属対金属シールを使用します。一般的なシート材料には、ステンレス鋼、ステライト、インコネル、その他の高温合金が含まれます。シートとボールは非常に滑らかに仕上げられ、漏れのないシールが形成されます。金属間シールは高温に対する優れた耐性を備え、最大 600°C 以上の用途に適しています。ただし、それらはより高価であり、完全に気泡を遮断していない可能性があります。シートの性能を向上させるために、ソフトシール (エラストマーまたは PTFE) を追加できます。以下の表は、一般的なシート素材とその温度特性の比較を示しています。

シートの材質の選択は、動作温度、圧力、流体の化学的性質、および必要な漏れ量の慎重な分析に基づいて行う必要があります。最大 260°C の高温用途では、強化 PTFE または PEEK シートを備えたボールバルブがコスト効率の高いソリューションとなります。最高 600°C 以上の温度では、金属シートのボールバルブが唯一の実行可能な選択肢です。 Zhejiang Bolaisi Valve Co., Ltd. では、お客様の特定のニーズを満たすために幅広いシート素材のオプションを提供しています。当社のエンジニアリングチームは、用途に最適なシート素材の選択をお手伝いします。

4. 熱膨張を補うシート設計は何ですか?

材料の選択を超えて、シートの機械的設計は、高温での密閉性を維持するために重要です。熱膨張の影響を補償するために、いくつかの革新的なシート設計が開発されました。一般的なアプローチは、「カム」または「カム付き」シート設計の使用です。この設計では、シートは、通常はカム スロットまたはくさび形のポケット内で制御された方法で移動するように取り付けられます。温度が上昇してボールとシートが膨張すると、シートはボールに向かって移動し、接触圧力が維持されます。このバネ仕掛けの動作により、シートがボールの膨張に追従し、シートと本体の間の膨張差が補償されます。

もう一つの先進的なデザインは「フローティングシート」コンセプトです。フローティングシートボールバルブでは、シートがボディにしっかりと固定されていません。代わりに、それらはバネ仕掛けで軸方向に動くことができます。これにより、シートは温度と圧力の変化に適応し、一貫したシール力を維持できます。フローティングシート設計により、バルブの耐用年数にわたる摩耗も補償されます。シートが摩耗しても、バネ力によってシール圧力が維持されます。これは、高温用途で使用されるものを含む、高性能ボールバルブに広く採用されている設計です。以下の表は、さまざまなシートの設計とその熱補償メカニズムをまとめたものです。

シートのデザインに加えて、ボールとシートの表面仕上げもシールにとって重要です。滑らかな研磨表面 (Ra 0.2 ～ 0.4 μm) により、漏れ経路が最小限に抑えられ、摩擦が軽減されます。金属シートのボールバルブでは、漏れのないシールを実現するためにラップ仕上げの表面仕上げがよく使用されます。 Zhejiang Bolaisi Valve Co., Ltd. では、ボール バルブ シートが最も厳しい要件を確実に満たすために、精密機械加工とラッピング プロセスを採用しています。当社のボールバルブは高度なシート形状と表面仕上げで設計されており、高温用途で信頼性の高い長期シールを実現します。

5. ばね荷重とプリロードは温度下でどのようにシール力を維持しますか?

ばね荷重は、熱膨張と摩耗の影響を補償する重要な設計要素です。スプリング式シート設計では、スプリング (またはスプリングのセット) がシートをボールに押し付けて、制御されたプリロードを維持します。この予圧により、ボールとシートが膨張または収縮してもシール力が維持されます。予圧がないと、シートが摩耗したりコンポーネントが膨張したりしてシール圧力が低下し、漏れが発生します。スプリング式シートは、膨張差が顕著な高温用途では特に重要です。

過度の摩擦や摩耗を引き起こすことなく十分なシール圧力を確実に提供できるように、ばね力を慎重に計算する必要があります。スプリング力は、シートをボールから押し離す傾向にあるプロセス流体からの圧力に対してバランスを取る必要もあります。スプリングの設計は、バルブが受ける可能性のある高温や周期的な負荷に耐えられるほど堅牢でなければなりません。通常、スプリングは高温での緩和を防ぐために、インコネルや 17-7 PH ステンレス鋼などの高温合金で作られています。

プリロード力は製造プロセス中に調整して、最適なシール圧力を実現できます。これは微妙なバランスです。プリロードが大きすぎると過剰な摩擦が発生し、より高い操作トルクが必要となり、摩耗が増加します。予圧が少なすぎると漏れが発生します。ボールバルブの設計と製造における当社の工場の経験により、最小限の操作トルクでしっかりとしたシールを確保する最適化された予圧が得られました。予圧もボールにかかるシート荷重を補償するように選択され、シート素材に過剰な応力がかからないようにします。正しく予圧されたボールバルブは、高温サイクル下であっても、バルブの設計寿命全体を通じてシール性能を維持します。

次の表は、高温ボールバルブのスプリング式シートの設計に関する重要な考慮事項をまとめたものです。

6. ステムシールと耐火設計はどのような役割を果たしますか?

ボールとシートのシールはボールバルブの主要なシール要素ですが、ステムシールも漏れを防ぐために同様に重要です。ステムはバルブ本体を貫通してボールをアクチュエーターに接続します。この貫通により、潜在的な漏れ経路が形成されます。高温用途の場合、ステムシールはシートと同じ高温に耐えるように設計する必要があります。一般的な解決策は、異なる機能を持つ複数のシール リングで構成される多層ステム シールを使用することです。一次シール (例: グラファイトまたは PTFE リング) がメインシールを提供し、二次シール (例: 金属またはファイバーリング) がバックアップ保護を提供します。

ステムシールの設計は、ステムと本体の膨張と収縮も考慮する必要があります。一般的な設計では、ライブロードされたステム シールが使用され、スプリングまたはベルビル ワッシャーがステム シールに一定の予圧を与えます。この予荷重により、熱膨張によりコンポーネントが動いてもシールがしっかりと保たれることが保証されます。ステムシールはまた、塵や湿気などの外部汚染からバルブを保護します。火災安全ボールバルブの場合、ステムシールは火災が発生した場合でもシールの完全性を維持するように設計されています。これには通常、グラファイトなどの燃えたり溶けたりしない材料で作られたステムシールと、金属間のバックアップシールが含まれます。

耐火ボールバルブは、API 607 または ISO 10497 規格の要件を満たすように設計されています。これらの規格では、火災にさらされた後でもバルブが密閉性を維持することが求められています。火災安全設計には、プライマリ シートまたはステム シールが火災によって損傷した場合でも、バルブが確実に密閉された状態を維持する機能が組み込まれています。これには、金属同士のシート、二次ステムシール、熱衝撃に耐えられる堅牢なボディ設計の使用が含まれます。石油およびガス業界の多くのお客様は、重要な用途に耐火ボールバルブを必要としています。 Zhejiang Bolaisi Valve Co., Ltd. では、最も厳しい安全基準を満たす防火ボールバルブを製造しています。当社のボールバルブは、最も極端な条件下でもシールの完全性を維持できるように設計およびテストされています。

以下の表は、防火ボールバルブ設計の主な特徴をまとめたものです。

7. よくある質問（FAQ）

質問 1: 標準のボールバルブが処理できる最高温度は何度ですか?

回答: PTFE シートを備えた標準ボールバルブは、約 200°C (392°F) までの温度に対応できます。これを超える温度では、PTFE シートが軟化し始め、シール能力が失われます。最大 260°C (500°F) の温度では、強化 PTFE または PEEK シートが必要です。 260°C を超える温度の場合は、金属シートのボールバルブが必要です。 Zhejiang Bolaisi Valve Co., Ltd.の工場では、高温動作の認定を受けたボールバルブを提供しています。

質問 2: 熱膨張係数はボールバルブのシールにどのような影響を与えますか?

回答: 熱膨張係数 (CTE) によって、材料が加熱されたときにどれだけ膨張するかが決まります。シート素材の CTE がボールおよび本体素材の CTE と大きく異なる場合、シートが過度に圧縮されたり、シール圧力が失われたりする可能性があります。たとえば、PTFE は CTE が高いため、膨張してボールに過剰な圧力がかかり、高トルクや焼き付きが発生する可能性があります。金属シート付きボールバルブは、この影響を最小限に抑えるために低 CTE 材料を使用して設計されています。適切なシートの設計と材料の選択により、これらの影響を軽減できます。

質問 3: ソフトシート ボール バルブと比較したメタルシート ボール バルブの利点は何ですか?

回答: 金属シートのボール バルブには、特に高温用途において、ソフトシートのボール バルブに比べていくつかの利点があります。金属製シートは最大 600 °C 以上の温度に耐えることができますが、ソフト シートは 200 ～ 260 °C に制限されます。金属製シートは、摩耗、侵食、化学的攻撃に対する耐性も優れているため、スラリーサービスや蒸気サービスなどの要求の厳しい用途に適しています。ただし、金属シートのボール バルブはコストが高く、ソフトシートのボール バルブと同じ気泡の密な遮断を実現できない可能性があります。どちらを選択するかは、特定のアプリケーション要件によって異なります。

質問 4: 防火設計はボールバルブのシール性能にどのような影響を与えますか?

回答: 火災安全設計により、火災が発生した場合でもボールバルブは密閉性を維持します。この設計には通常、一次金属対金属シート、二次グラファイトまたは金属ステムシール、および熱衝撃に耐えることができる堅牢な本体構造が含まれます。防火設計により、通常の動作条件下ではバルブの性能が損なわれることはありません。重要なアプリケーションに追加の安全層を提供します。当社のボールバルブは、API 607 および ISO 10497 規格を満たす耐火設計でご利用いただけます。

質問 5: 高温ボールバルブにはどのようなメンテナンスが推奨されますか?

回答: 高温用ボールバルブは長期的な信頼性を確保するために定期的なメンテナンスが必要です。これには、ステムとボールの定期的な注油、シートとボールの摩耗の検査、バルブの操作に必要なトルクの確認が含まれます。高温での用途では、シートの素材が時間の経過とともに劣化する可能性があるため、定期的な検査が不可欠です。金属シートのボールバルブの場合、ラップ面が損傷する可能性があるため、バルブの再ラップまたはシートの交換が必要になる場合があります。当社の工場では、特定の動作条件とメーカーの推奨に基づいてメンテナンス スケジュールを推奨しています。重要なアプリケーションの場合、状態監視プログラムは摩耗や損傷の兆候を早期に検出するのに役立ちます。

8. 結論

高温条件下で密閉性を維持することは、材料の挙動、機械設計、熱力学についての高度な理解を必要とする複雑なエンジニアリングの課題です。高温に耐えられるボールバルブは、シートの材質の選択、シートの設計、バネ荷重、ステムのシール、および防火機能に細心の注意を払って設計する必要があります。シートの材質の選択によってバルブの最高温度性能が決まりますが、シートの設計により膨張差があってもシール圧力が維持されることが保証されます。スプリング荷重とプリロードはバルブの耐用年数にわたってシール力を維持するために不可欠であり、ステムシールはステム貫通部での漏れを防ぎます。防火設計により、火災発生時に追加の保護層が提供されます。

浙江博来司バルブ株式会社. では、高温用途向けの高性能ボールバルブの製造において豊富な経験を持っています。当社のボールバルブは、最も厳しい要件を満たすように設計されており、信頼性の高いシール、長い耐用年数、および低メンテナンスを提供します。当社は、さまざまな用途に合わせて、さまざまなシート材質、シートデザイン、耐火性オプションを備えたボールバルブを幅広く提供しています。当社のエンジニアチームは、お客様の特定のニーズに適したボールバルブの選択をお手伝いいたします。当社はお客様に最高品質の製品と最高の技術サポートを提供することに尽力しています。

今すぐZhejiang Bolaisi Valve Co., Ltd.にお問い合わせください当社の高温ボールバルブについてさらに詳しく知り、当社がお客様の要求の厳しいアプリケーションをどのようにサポートできるかをご覧ください。
