ボールバルブが高圧高温サービスに好まれる理由は何ですか?

石油精製、化学処理、発電などの厳しい環境において、バルブは従来の装置では急速に劣化してしまうような条件下でも確実に機能しなければなりません。これらの業界では、100 bar を超える圧力と 500°C を超える温度が日常的です。さまざまなタイプのバルブが用意されていますが、ボールバルブは、これらの高圧および高温用途の多くにとって好ましいソリューションとして浮上しています。シンプルな 4 分の 1 回転操作、気泡の侵入を防ぐシール機能、コンパクトな設計により、厳しい使用条件において従来のゲート、グローブ、プラグ バルブに比べて明らかな利点が得られます。

この記事では、ボール バルブの体系的な技術分析を提供し、ボール バルブを高圧および高温のサービスに適したものにする設計の特徴、材料の選択、工学原則を検証します。分析には、シートの素材とシール機構、本体の構造と圧力封じ込め、熱管理戦略、性能を検証する試験基準が含まれます。この議論は実際的なエンジニアリング上の考慮事項に基づいており、エンジニアや調達専門家が情報に基づいた意思決定を行うのに役立つ詳細な仕様、比較表、選択基準が含まれています。

目次

• 1. ボールバルブの設計原理と動作特性
• 2. 高温使用時のシート材質とシール機構
• 3. 圧力抑制と本体構造
• 4. 熱管理と膨張補償
• 5. 試験基準と資格要件
• 6. 選択基準とアプリケーション固有の考慮事項
• 7. よくある質問（FAQ）
• 8. 結論

1. ボールバルブの設計原理と動作特性

ボールバルブは、円筒形のボアを備えた球形ボールを使用して流体の流れを制御する 4 分の 1 回転バルブです。動作原理はシンプルかつ堅牢です。ボールを 90 度回転させるとボアが流路と整列して流れが可能になり (開位置)、ボアが流路に対して垂直に配置されて流れが遮断されます (閉位置)。シールは、バルブの上流側と下流側にある 2 つの環状シートにボールを押し付けることによって達成されます。シール力は、流体自体の圧力 (ボールを下流のシートに押し付ける上流の圧力) によって提供され、多くの設計では、プリロードを提供するバネ式シートによって提供されます。

ボール バルブは、高圧および高温のサービスに固有の利点をいくつか提供します。

• 気泡密封シール:ボールの球面形状は全周シール面を提供し、高圧下でも気泡のない遮断を保証します。
• 4分の1回転動作:90 度回転することで高速な動作が可能になり、緊急停止や迅速な隔離に不可欠です。
• 低トルク:バルブが完全に開いた位置または完全に閉じた位置にあるとき、シール力は主に差圧によって提供されます。
• コンパクトなデザイン:ボールバルブは他のタイプのバルブよりも必要なスペースが大幅に少なく、設置面積が削減されます。

ボールバルブの特徴的な設計には、ボール、シート、ステム、本体が含まれます。ボールは通常、ステンレス鋼で作られており、研磨または表面硬化が施されています。シートは、低温用途向けのポリマー (PTFE、PEEK) や高温用途向けの金属合金 (ステライト、インコネル) など、さまざまな材料で作成できます。ステムはアクチュエータとボールの間の接続部であり、ボールがスムーズに回転できるようにしながら、プロセス流体に対してシールを提供するように設計する必要があります。

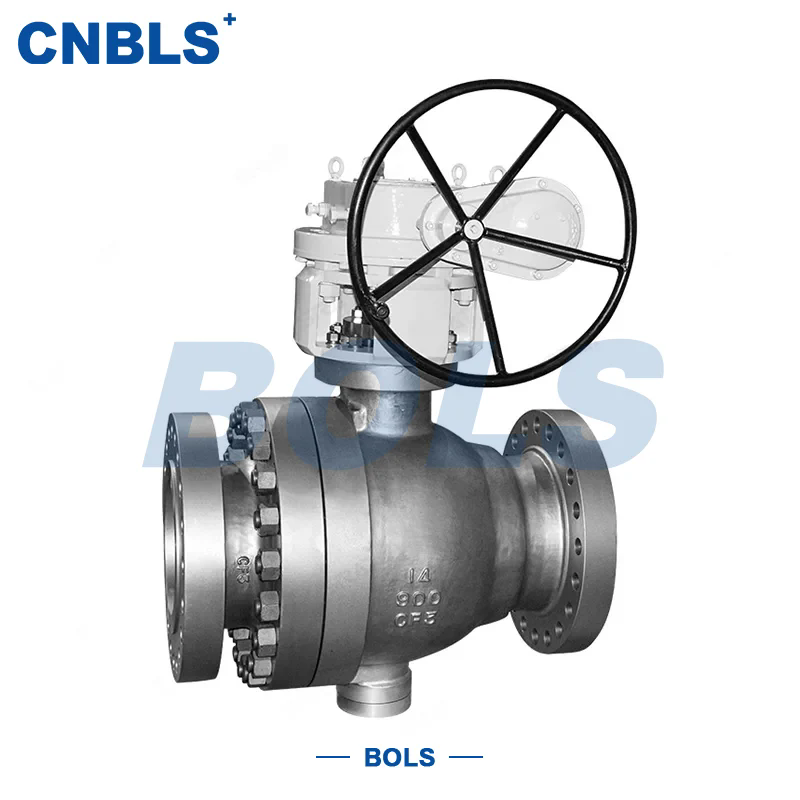

で浙江博来司バルブ有限公司、当社のボールバルブ製品は、高圧および高温サービスの厳しい要件を満たすように設計されています。当社の設計方法論には、標準化されたコンポーネント、精密機械加工、および厳格な検査手順の組み合わせが組み込まれており、一貫した品質と性能を保証します。当社が提供するボールバルブ設計には、フローティングボール構成とトラニオン取り付け構成の両方が含まれており、それぞれ特定のアプリケーション要件に基づいて選択されます。次のセクションでは、高圧および高温サービス向けのボール バルブ設計の主要な側面の詳細な技術分析を提供します。

2. 高温使用時のシート材質とシール機構

シート材質の選択は、高温使用用のボールバルブの設計において最も重要な決定事項です。シートは主要なシール要素であり、その完全性を維持し、動作温度で信頼性の高いシールを提供する必要があります。 200°Cを超える温度では、ほとんどのポリマー材料は不適切となり、金属シート付きボールバルブまたはポリマー金属複合シートの使用が必要になります。金属シート付きボールバルブは、通常はボールとシートの表面にハードフェーシングを備えた金属間のシールを使用します。硬化表面材料は、耐摩耗性と耐食性、およびしっかりとしたシールを形成する能力を考慮して選択されます。

高温環境でのボールバルブシートに使用される主な材質を次の表に示します。

メタルシートボールバルブのシール機構はソフトシートバルブのシール機構とは異なります。シールは圧力下での金属表面の変形に依存しており、ボールとシートは非常に滑らかに仕上げられています。通常、シール力は金属シートバルブの方が高く、より堅牢なアクチュエータが必要です。漏れ率もソフトシート バルブよりも高い可能性がありますが、メタルシート バルブは、ソフトシート バルブのクラス VI (気泡密封) の厳密な遮断要件や、メタルシート バルブのより厳格なクラス V など、ほとんどの産業用途の要件を満たすシールを提供できます。

一部の高温用途では、金属シートリングとポリマーまたはグラファイトシールを組み合わせたシート設計が使用されます。このデザインは、「耐火性」シートまたは「ソフト/メタル」シートとして知られています。金属リングは一次シールを提供し、ソフトシールは低温で気泡を通さないシールを提供します。高温ではソフトシールが劣化する可能性がありますが、金属リングは引き続きシールを提供し、漏れを防ぎます。 Zhejiang Bolaisi Valve Co., Ltd. では、当社のボール バルブ製品にはさまざまなシート素材と設計が用意されており、お客様は特定の温度と圧力要件に合わせて最適な構成を選択できます。

3. 圧力抑制と本体構造

ボールバルブの本体は、必要な圧力と温度のプロセス流体を収容できるように設計する必要があります。高圧用途の場合、本体は永久変形や漏れがなく内圧に耐えられる十分な強度が必要です。ボディの設計では、ボールやシートの膨張などの圧力によって発生する力や、ステムに作用する力も考慮する必要があります。本体は通常、鋳鋼または鍛造鋼で作られており、プロセス流体の温度、圧力、腐食性に基づいて特定の材料が選択されます。本体の設計では、組み立て、保守、検査のためのアクセスも提供する必要があります。

ボールバルブの最も一般的なボディ構成は、分割ボディと一体型 (モノブロック) ボディの 2 つです。分割ボディは、名前が示すように、2 つ以上の部分に分割され、ボルトで結合されます。この設計により、メンテナンスや修理のために内部コンポーネントに簡単にアクセスできます。分割ボディは、材料の選択と製造の点でもより柔軟です。ワンピースボディは、単一の一体鋳造または鍛造です。これにより、より堅牢な圧力保持エンベロープが提供され、潜在的な漏れ経路となるボルト接合が排除されます。ただし、一体型ボディは製造がより複雑で、通常はより高価になります。

高圧および高温の用途では、プロセス流体と周囲環境の間の温度差から生じる熱応力を管理するために、本体の設計を慎重に設計する必要があります。本体は、内部コンポーネントの歪みを引き起こしたり、ボルト接合部に過剰な応力を生じさせたりすることなく、熱膨張を許容できるように設計する必要があります。また、デザインはボールとシートを適切にサポートする必要があります。

次の表は、高圧および高温サービスにおけるボール バルブの 2 つの一般的な本体設計を比較しています。

浙江博来司バルブ有限公司 では、用途の要件に応じて、分割ボディ設計とワンピースボディ設計の両方のボールバルブを製造しています。高圧および高温のサービス向けに、当社の標準設計では一体型の鍛造ボディを使用しており、最高レベルの圧力完全性と熱安定性を提供します。本体は、メンテナンスやテスト用に十分な肉厚、強化フランジ、オプションのドレンポートを備えて設計されています。本体の形状は高温動作向けに最適化されており、応力集中を最小限に抑えるために十分な半径とスムーズな移行を備えています。

4. 熱管理と膨張補償

高温で使用すると、ボールバルブは大幅な熱膨張を受けます。ボール、シート、本体はすべて異なる速度で膨張するため、歪み、拘束、漏れを引き起こす可能性があります。ボールバルブの設計には、この膨張差を補償する機能を組み込む必要があります。熱補償の最も一般的な方法は、ばね式シートの使用、適合する熱膨張係数を持つ材料の選択、および相対的な動きを可能にするボールとシートの形状の設計です。

スプリング式シートは、熱補償の最も効果的な方法の 1 つです。通常、シートの後ろに配置される一連のスプリングが予荷重を提供し、コンポーネントが膨張または収縮してもシール力を維持します。スプリングはバルブの全温度範囲にわたって動作するように設計されており、一定のシール力を維持します。ばねの力は、動作圧力および温度でシールを提供するのに十分である必要がありますが、過度の摩擦や摩耗を引き起こすほど高くてはなりません。バネの材質も重要です。高温での緩和や腐食に耐性がなければなりません。

別のアプローチは、金属ベローズや波形ダイヤフラムなどの柔軟な要素を組み込んだシート設計を使用することです。この柔軟な要素はシールを提供すると同時に、シートがボールとともに軸方向に移動できるようにします。柔軟な要素は通常、インコネルやハステロイなどの高温合金で作られており、バルブの熱および圧力サイクルに耐えるように設計されています。柔軟なシートの設計は、バネ式シートよりも複雑で高価ですが、要求の厳しい用途において優れたシール性能を発揮します。

ボール自体の熱膨張も考慮する必要があります。ボールは通常、本体と同じ素材で作られているため、その熱膨張は本体の熱膨張と一致します。ただし、ボールの形状はシートのフィット感に影響を与える可能性があります。ボア内のボールがきつすぎるとバインディングが発生する可能性があり、ボールが緩すぎると漏れが発生する可能性があります。ボールの直径とシートのボア直径は、動作温度で適切なクリアランスを提供するために注意深く調整されています。

浙江博来司バルブ有限公司 では、ボール バルブ製品の熱膨張を管理するために、スプリング式シートと材料の選択を組み合わせて使用​​しています。スプリングの材質は高温性能を考慮して選択されており、スプリングのプリロードは全温度範囲にわたってシール力を維持するように計算されています。ボールとシートの形状は、応力集中を生じさせずに相対的な動きを可能にするように設計されています。

5. 試験基準と資格要件

高圧および高温での使用を目的としたボールバルブは、その性能を検証し、指定された要件を満たしていることを確認するために厳格なテストを受ける必要があります。テストは、API 6D (パイプライン バルブの仕様)、API 607 (ソフト シート クォーター ターン バルブの火災テスト)、ISO 10497 (火災の種類のテスト要件) などの国際規格に従って実施されます。このテストは、模擬使用条件下でバルブの圧力保持能力、漏れ率、および動作性能を検証するように設計されています。

次の表は、高圧および高温での使用のためにボール バルブに対して実行された主要なテストの概要を示しています。

火災試験は、火災時のバルブの動作をシミュレートするため、高温使用におけるボールバルブにとって特に重要な試験です。バルブを指定された時間と温度で燃焼させ、漏れを測定します。このテストでは、ソフトシートが火災によって損傷した後でもバルブがシールを提供することが確認され、これは「耐火」設計として知られる要件です。

浙江博来司バルブ有限公司 では、当社のボールバルブ製品は API 6D、API 607、および ISO 10497 の要件を満たすように設計されています。当社は各バルブタイプに対して必要なテストを実行し、お客様向けに包括的なテストレポートのアーカイブを維持しています。当社のボールバルブ製品は、お客様の特定の要件を満たしていることを確認するために、型式試験やプロトタイプ試験を含むあらゆる範囲の性能検証試験にも対応しています。

6. 選択基準とアプリケーション固有の考慮事項

高圧高温用途に適したボールバルブを選択するには、動作条件、流体特性、性能要件を体系的に評価する必要があります。選択プロセスでは、次の要素を考慮する必要があります。

• 流体温度:動作温度によって、適切なシート素材と本体素材が決まります。 200°C 未満の温度では、ソフトシートバルブを使用できます。 200°C を超える場合は、金属シートバルブが必要です。温度サイクルの範囲と頻度だけでなく、最高温度も考慮する必要があります。
• 液圧:動作圧力によって、必要な圧力クラスと本体の厚さが決まります。ボールバルブの圧力定格は、最大動作圧力以上である必要があります。バルブの定格圧力は通常、温度が高くなると低下するため、圧力は温度と併せて考慮する必要があります。
• 流体の化学的適合性:流体は、ボール、シート、ボディなどのバルブの接液材料と適合する必要があります。材料が腐食、劣化、またはプロセス流体と反応しないことを確認するために、化学的適合性データを検討する必要があります。
• 漏れ率の要件:バルブの許容漏れ量は用途によって決まります。気泡を遮断して遮断するには、PTFE または PEEK シートを備えたソフトシート バルブが必要です。多少の漏れが許容される用途では、金属シートバルブを使用できます。
• アクチュエータの要件:ボールバルブの作動に必要なトルクは、サイズ、シートの材質、圧力によって異なります。アクチュエータは必要なトルクを提供するように選択する必要があり、トルクは動作温度と圧力で計算する必要があります。

次の表は、温度と圧力の条件に基づいて適切なボール バルブ タイプを選択するための決定マトリックスを示しています。

浙江博来司バルブ有限公司 では、エンジニアリング チームがお客様の特定の用途に適したボール バルブの選択をお手伝いいたします。当社は、選択されたボールバルブがすべての要件を満たしていることを確認するために、詳細な技術データ、材料互換性チャート、性能検証テストを提供します。当社のボールバルブ製品は最高水準に基づいて設計および製造されており、最も要求の厳しい高圧および高温用途において信頼性の高い性能を保証します。

7. よくある質問（FAQ）

質問 1: ソフトシートボールバルブの最高温度は何度ですか?

回答: ソフトシートボールバルブの最大連続動作温度はシートの材質によって異なります。 PTFE シートの定格温度は通常 200°C (392°F) ですが、強化 PTFE および PEEK シートは最大 260°C (500°F) まで動作できます。 260°C を超える場合は、金属シート付きボールバルブが必要です。特定の温度制限は圧力や特定のシートの設計によって異なる場合があるため、メーカーに確認する必要があります。

質問2: フローティングボールバルブとトラニオン形ボールバルブの違いは何ですか?

回答: フローティング ボール設計では、ボールはバルブ本体に固定されていません。座席の間で「浮いている」のです。上流の圧力によりボールが下流のシートに押し付けられ、シールが形成されます。この設計は、小型のバルブと低圧力に適しています。トラニオン取り付け設計では、ボールはシャフト (トラニオン) に固定され、ボールが下流側に移動するのを防ぎます。この設計は操作トルクを軽減し、大型のバルブや高圧に適しています。選択は、サイズ、圧力、温度の要件によって異なります。

質問 3: ボールバルブは流量制御に使用できますか? それともオン/オフサービス専用ですか?

回答: ボールバルブは主にオン/オフ (分離) サービス用に設計されています。ただし、V ノッチ ボール バルブなどの特定のボール バルブ設計は、流量制御用途向けに特別に設計されています。これらのバルブは、より直線的な流量特性を提供する V 字型のノッチを備えたボールを備えています。スロットル用途では、V ノッチ ボール バルブが一般的に選択されます。

質問 4: 高圧ボールバルブを操作するために必要なトルクはどれくらいですか?

回答: ボールバルブの操作に必要なトルクは、サイズ、シートの材質、圧力、温度によって異なります。トルク要件は通常、バルブの製造元によって計算され、バルブの技術データシートに記載されています。トルクは一般に、圧力とバルブのサイズに応じて増加します。高圧用途では、多くの場合、空気圧または電気アクチュエータが必要になります。

質問 5: 耐火ボールバルブと非耐火ボールバルブの違いは何ですか?

回答: 耐火ボールバルブは、ソフトシートが火災によって損傷した場合でもシールを維持できるように設計されています。防火設計には、通常、火災時にバックアップシールを提供する金属同士のシートが含まれています。防火バルブは API 607 または ISO 10497 に従ってテストされ、その性能が検証されます。非防火ボールバルブにはこのバックアップシールがないため、火災が発生した場合に漏れる可能性があります。耐火性ボールバルブは、製油所や化学プラントなどの多くの用途で必要とされます。

8. 結論

ボールバルブは、その堅牢な設計、信頼性の高いシール性能、多用途性により、高圧および高温のサービスに最適な選択肢として浮上しています。特定の用途に適切なボールバルブを選択するには、動作条件、流体特性、および性能要件を慎重に評価する必要があります。主要な設計要素であるシート素材、本体構造、熱補償機能、および防火設計はすべて、高圧および高温での使用に対するバルブの適合性に貢献します。これらの設計要素と関連する技術的考慮事項を理解することで、エンジニアや調達専門家は、機器の耐用年数にわたって信頼性が高く安全な動作を提供するボール バルブを選択できます。

浙江博来司バルブ有限公司 では、高圧および高温用途の厳しい要件を満たす高品質のボールバルブ製品を提供することに尽力しています。当社のボールバルブは、最適な性能と長い耐用年数を保証するために、先進的な材料、精密機械加工、および厳格なテストを使用して設計されています。当社は、ソフトシートおよびメタルシート設計、耐火性および非耐火性オプション、フローティングおよびトラニオン取り付け設計など、包括的なボールバルブ構成を提供しています。

お問い合わせ 浙江博来思バルブ有限公司高圧および高温用途に適切なボール バルブを選択するための技術支援が必要です。
