ボールバルブはどのようにしてソフトシートシール材を使用して漏れゼロを達成するのでしょうか?

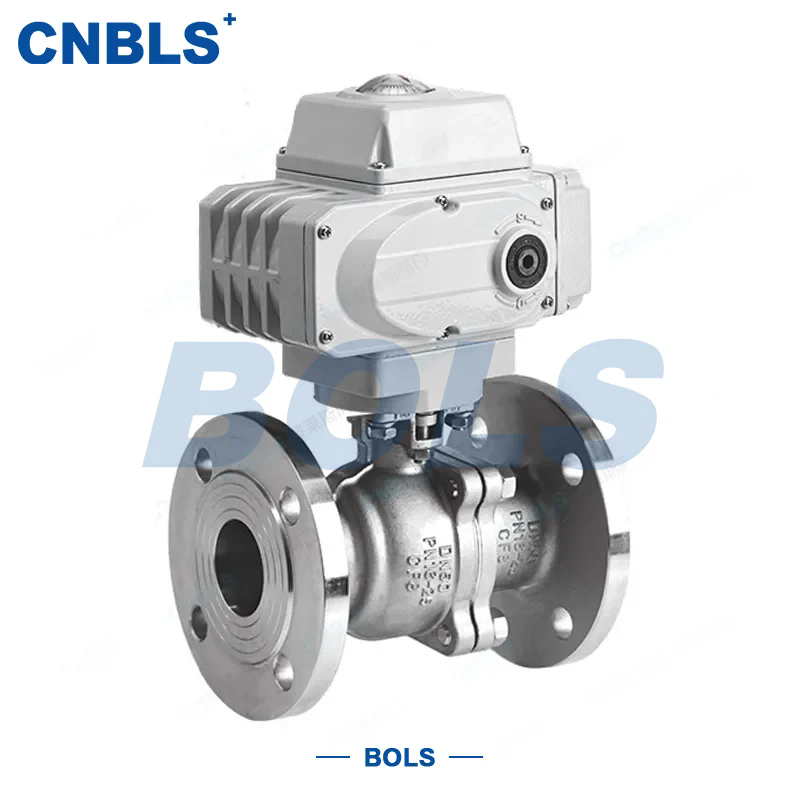

2021 年の夏、メキシコ湾岸地域の化学工場で、設備からの小規模な漏洩が発生しました。ステンレス鋼ボールバルブベンゼンラインで。漏洩は少量で、1 分あたりわずか数滴でしたが、72 時間にわたって、EPA の義務報告イベントを引き起こすのに十分な量の揮発性有機化合物が大気中に放出されました。その結果、罰金、浄化費用、風評被害は 40 万ドルを超えました。根本的な原因は致命的な障害ではありませんでした。それは、2 年間の熱サイクルの後、弾性記憶を失ったシート素材でした。この事件は重大な真実を示しています。ステンレス鋼製ボールバルブの漏れゼロは、金属本体や研磨されたボールによって達成されるものではありません。これは柔らかいシートシール材によって実現されており、その性能によってバルブが信頼できる資産となるか潜在的な負債となるかが決まります。

工業用バルブの用語における「漏れゼロ」という表現は、気泡のない遮断、つまり指定された試験条件下でシート全体にガスや液体の目に見える漏れがないことを意味します。ステンレス鋼ボールバルブの場合、このレベルのシールの完全性は、ボール表面の欠陥を埋めるために微視的に変形するポリマー部品であるソフトシートでのみ可能です。このポリマーの選択、およびボールとの界面のエンジニアリングがこの記事の主題です。ソフトシートシールの物理学、3 つの主要な材料 (PTFE、RPTFE、PEEK) の特性、数千サイクルにわたってシール力を維持する設計の特徴、漏れがないことを検証する国際規格を検証します。これはマーケティングの概要ではありません。これは、一部のステンレス製ボールバルブが数十年もしっかりと保持されるのに、他のボールバルブは数か月で故障する理由を理解する必要があるエンジニア、仕様者、メンテナンス専門家にとっての技術的な詳細情報です。

目次

• 1. ステンレス鋼製ボールバルブにおいて漏れゼロが重要な要件となるのはなぜですか?
• 2. ソフトシート素材はどのように物理的に漏れのないシールを形成するのですか?
• 3. シール性と耐久性のバランスが最も優れているソフトシート素材はどれですか?
• 4. 一貫したシール力を保証する設計上の特徴は何ですか?
• 5. ステンレス鋼ボールバルブは漏れがないことを確認するためにどのようにテストされますか?
• 6. よくある質問（FAQ）
• 7. 結論

1. ステンレス鋼製ボールバルブにおいて漏れゼロが重要な要件となるのはなぜですか?

漏れゼロに対する要求は、すべての業界で均一ではありません。用途によっては、1 分あたり数滴であれば許容できる場合もあります。また、有害物質の 1 分子が規制違反となる場合もあります。違いは結果にあります。水処理プラントの場合、ステンレス製ボールバルブの漏れは水を無駄にし、ポンプコストを増加させる可能性がありますが、安全上の緊急事態ではありません。化学療法薬を製造する製薬メーカーにとって、漏洩は製品の汚染、バッチの拒否、および潜在的な患者への危害を意味します。天然ガス処理施設にとって、漏洩は地球温暖化の一因となり爆発の危険を引き起こす逃散的な排出を意味します。リスクを理解することは、エンジニアが高品質のソフトシート素材への投資を正当化するのに役立ちます。

次の表は、5 つの代表的な業界における漏洩の影響をまとめたものです。各行は、単純なメンテナンスから致命的な責任まで、さまざまな障害コストを表します。

コストの深刻さは、流体の毒性だけでなく規制環境によっても増大することに注意してください。製薬業界や石油・ガス業界では、漏洩は単なるメンテナンスの問題ではありません。それはコンプライアンス上の問題です。単一の漏れが監査、シャットダウン、およびバルブが適切に指定および保守されていることを証明する要件を引き起こす可能性があります。これが、シート素材の選択とその性能の文書化が非常に重要である理由です。で浙江博来司バルブ有限公司, 当社の工場は、ポリマー樹脂のバッチから最終的なバルブ試験証明書に至るまで、使用するすべてのソフトシート素材の完全なトレーサビリティプログラムを維持しています。このドキュメントは、多くの場合、バルブ自体と同じくらいお客様にとって価値があります。

規制リスクのほかに、ライフサイクルコストの問題もあります。低グレードのシートを備えた安価なステンレス鋼のボールバルブの価格は 50 ドルで、寿命は 6 か月です。高性能 RPTFE シートを備えたプレミアム バルブの価格は 150 ドルで、寿命は 5 年です。 10 年間にわたって、安価なバルブでは 20 回の交換、20 回のメンテナンス介入、および 20 回の漏れ発生機会が必要になります。プレミアム バルブには 2 回の交換と 2 回の介入が必要です。人件費、ダウンタイム、リスクを含む総所有コストを考慮すると、プレミアム ソリューションの方が有利です。当社工場の計算によると、一般的な化学プラントの場合、標準シートから高性能ソフトシートにアップグレードすると、バルブ関連のメンテナンスコストが 5 年間で 60% 削減されます。これが漏れゼロに対する経済的な議論であり、当社が材料科学と精密製造に重点を置く理由はこれにあります。

2. ソフトシート素材はどのように物理的に漏れのないシールを形成するのですか?

ソフトシートがどのように漏れゼロを達成するのかを理解するには、顕微鏡スケールで考える必要があります。ステンレスボールは、たとえ鏡面に磨かれたものであっても、完全に滑らかではありません。マイクロインチ単位で測定される山と谷があります。金属シートのボールバルブのように、2 つの金属表面が一緒に押し付けられると、それらは最も高い頂点でのみ接触します。実際の接触面積は、見かけの面積のほんの一部です。流体の経路は谷と山の隙間を曲がりくねって流れます。これが、金属シートバルブが高温や研磨作業には優れているものの、しばしばわずかに漏れる理由です。頂点を平らにするために非常に高い接触圧力が必要ですが、それでも完全なシールを保証するのは困難です。

柔らかいシートは物理的な性質を完全に変えます。ポリマー素材は金属ボールよりも柔らかいです。バルブが閉じてシートがボールに押し付けられると、ポリマーが変形します。谷に流れ込み、隙間を埋め、山に沿って流れます。接触面積は劇的に増加し、見かけの面積のおそらく 5% から 90% 以上に増加します。漏れ経路は単に狭まるだけではありません。それは排除されます。シールは金属表面の完璧さには依存せず、ポリマーがその表面に適応する能力に依存します。このため、ソフトシートのステンレス鋼製ボールバルブは、ボールに小さな傷や磨耗跡がある場合でも、気泡のない遮断を実現できます。

このシールの作成プロセスは 3 つの異なる段階で行われます。最初の段階は最初の連絡先。ボールが閉位置まで回転すると、シートがボールに対して圧縮されます。ポリマーが弾性変形し始め、接触面積が増加します。この段階では、封印はまだ完了していません。微細な漏れ経路がまだ存在する可能性があります。第二段階は、圧力通電。プロセス流体の圧力が増加すると、シートの背面に作用し、シートをボールに対してよりしっかりと押し付けます。これが自己強化効果です。圧力が高いほど、シールはより強くなります。ポリマーは変形し続け、最小の凹凸も埋めます。第三段階は、平衡。シートは、ポリマーの弾性回復力が加えられた圧力と釣り合う圧縮状態に達します。この時点で、シールは完成し、安定しています。ポリマーが弾性記憶を保持している限り、漏れのない状態を保ちます。

次の表は、同じ荷重を加えた場合の金属シートとソフト シートの接触機構を比較したものです。この数値は、20 bar における 1 インチのステンレス鋼ボール バルブを表しています。

この表は、漏れゼロ用途にソフトシートが好ましい選択肢である理由を明らかにしています。接触面積は一桁大きくなり、漏れ経路は事実上排除され、圧力によるシール性が向上します。ただし、この性能にはトレードオフが伴います。ソフト シートはポリマーの温度と耐薬品性に​​よって制限されます。このため、材料の選択は非常に重要です。当社の工場では、シートに機械加工される前に、ポリマーのすべてのバッチをテストして、その弾性率、圧縮永久歪、および化学的適合性を検証します。これにより、シーリングの物理的性質がお客様に不利になるのではなく、お客様に有利に機能することが保証されます。

3. シール性と耐久性のバランスが最も優れているソフトシート素材はどれですか?

普遍的な「最良の」柔らかいシート素材はありません。最適な選択は、シール性能、温度耐性、化学的適合性、機械的耐久性の間の微妙なバランスによって決まります。周囲温度では完全に密閉する材料でも、150°C では軟化して流動する場合があります。濃硫酸に耐性のある材料は、アセトン中で膨潤して劣化する可能性があります。選択プロセスはエンジニアリング上のトレードオフであり、動作範囲を明確に理解する必要があります。 Zhejiang Bolaisi Valve Co., Ltd. では、構造化された意思決定フレームワークを使用して、このトレードオフについてお客様をガイドします。

最初の考慮事項は、温度。 PTFE および RPTFE の連続使用限界は 200°C です。 PEEK はこれを 250°C まで拡張します。 250°C を超える場合、柔らかいシートは適していません。金属シートバルブが必要です。 2 番目の考慮事項は、化学的適合性。 PTFE はほぼ万能であり、溶融アルカリ金属と元素状フッ素を除くほぼすべての工業用化学薬品に耐性があります。 PEEK はほとんどの化学物質に対して良好な耐性を示しますが、強酸化性の酸によって攻撃される可能性があります。 3 番目の考慮事項は、圧力と機械的負荷。純粋な PTFE は圧縮強度が低く、高圧下ではコールドフローする傾向があります。ガラスまたはカーボンフィラーを含む RPTFE は、コールドフローに対する耐性がはるかに優れています。 PEEK は 3 つの中で最も強度が高く、高圧用途に最適です。 4 番目の考慮事項は、サイクル寿命。 PEEK は最高の耐摩耗性を備えており、ハイサイクル用途で最も長く持続します。 RPTFE は中間であり、PTFE が最も寿命が短いです。

トレードオフを説明するために、3 つの現実世界のアプリケーションを考えてみましょう。製薬工場では、ステンレス鋼のボール バルブが SIP (スチーム イン プレイス) サイクル中に 121°C の滅菌水を処理します。バルブは1日に20回作動します。ここで優先されるのは、化学的不活性性と FDA への準拠です。 PTFE は不活性で毒性がなく、温度に耐えられるため、最適な選択です。サイクル寿命は、この低サイクル用途には十分です。化学プラントでは、バルブは 30% 塩酸を 80°C で 1 日あたり 500 サイクル処理します。耐薬品性と耐摩耗性を重視しています。カーボンフィラーを含む RPTFE は、酸に耐性があり、純粋な PTFE よりも摩耗寿命が長いため、最適な選択肢です。石油およびガス施設では、バルブは 150°C、100 bar の天然ガスを 1 日あたり 200 サイクルで処理します。優先事項は高圧シールと熱安定性です。 PEEK は、圧力下での変形に強く、高温でもシール力を維持できるため、最適な選択肢です。

次の表は、主要な選択基準における 3 つの主要なソフト シート素材を並べて比較したものです。

意思決定の枠組みは簡単に要約できます。用途が低圧、低サイクルで、汎用的な耐薬品性が必要な場合は、PTFE を選択してください。用途が中圧、中サイクルで、耐薬品性と耐摩耗性のバランスが必要な場合は、RPTFE を選択してください。用途が高圧、高サイクルで、最大限の耐久性と耐熱性が必要な場合は、PEEK を選択してください。もちろん、実際のアプリケーションがこれほど明確に分類されることはほとんどありません。そのため、当社の工場ではサンプル テスト プログラムを提供しています。各候補材料からシートを機械加工し、お客様の実際の使用条件下でテストします。この経験に基づくアプローチにより、推測を排除し、選択した材料が必要な耐用年数にわたって漏れをゼロにすることが保証されます。

4. 一貫したシール力を保証する設計上の特徴は何ですか?

たとえ最良のシート材料であっても、バルブが長期間にわたり一貫したシール力を維持するように設計されていない場合は、機能しなくなることがあります。シートは、圧縮と解放、熱膨張と収縮、化学的攻撃の絶え間ないサイクルにさらされます。慎重に設計しないとシール力が低下し、漏れが発生します。以下の設計特徴は、ステンレス鋼製ボールバルブがその耐用年数全体にわたって漏れをゼロに維持するために不可欠です。

シートの形状。ボールと接触するシートの形状によって、接触圧力と自己強化動作が決まります。浅い角度 (通常 30° ～ 45°) の円錐形シートは、大きな接触面積と強力な自己付勢を提供します。球面シートはボールにより密接に適合しますが、製造がより困難になります。当社のエンジニアは、有限要素解析を使用して、各バルブ サイズと圧力クラスに合わせてシート プロファイルを最適化します。目標は、ポリマーの圧縮強度を超えずに均一な接触応力分布を達成することです。

シート保持力。シートはバルブ本体にしっかりと保持されている必要があります。動いたり回転したりするとシールが損なわれます。 3 つの主な保持方法は、圧入、機械的保持、およびバネ式です。圧入は簡単でコスト効率が高くなりますが、熱サイクルによって緩む可能性があります。機械式リテーナは、ネジ付きリングまたはボルト付きプレートを使用してシートを所定の位置に保持します。これはより安全ですが、複雑さが増します。スプリング式設計では、ウェーブ スプリングまたはベルビル ワッシャーを使用して、シートに一定の予圧を加えます。これは摩耗、熱膨張、圧力変動を自動的に補正するため、最も信頼性の高い方法です。ハイサイクルまたは高温の用途には、スプリング式シートを強くお勧めします。

シートサポート。柔らかいポリマー、特に PTFE は圧力下で変形する傾向があります。この変形を制限するために、金属製の裏当てリング (通常はステンレス鋼) がシートの後ろに配置されています。バッキングリングはヒートシンクとしても機能し、シール界面から熱を奪い、ポリマーの劣化速度を低減します。シートとバッキングリングの間の隙間は慎重に制御する必要があります。きつすぎると、シートが十分に変形してシールできなくなります。緩すぎるとシートが隙間にはみ出してしまいます。当社の工場では、正確な干渉を確保するために、±0.02 mm の公差でバッキング リングを機械加工しています。

表面仕上げ。ボールの表面仕上げは重要な設計パラメータです。表面が粗いと、ポリマーがグリップするための機械的な「歯」が増えますが、摩擦と摩耗も増加します。表面が滑らかになると摩擦が軽減されますが、シールを実現するにはより柔軟なシート素材が必要になります。最適な表面仕上げは通常 Ra 0.2 ～ 0.4 μm で、磨耗を最小限に抑えるのに十分な滑らかさと、ポリマーが表面に浸透するのに十分な粗さがあります。当社のボールはこの仕様に合わせてラッピングおよび研磨され、すべての生産バッチで表面形状計を使用して仕上げを検証します。

次の表は、設計上の特徴とそれがシール性能に及ぼす影響をまとめたものです。

これらの設計機能は独立したものではありません。彼らは相互作用します。スプリング式シートには、過度の圧縮を防ぐためにバッキング リングが必要です。円錐形のシート形状では、最適な接触応力を実現するためにボールに特定の表面仕上げが必要です。私たちの工場は、個々のコンポーネントの集合としてではなく、統合された全体としてシーリング システム全体を設計します。このシステム アプローチが、当社のステンレス鋼製ボール バルブが、極低温使用から高温蒸気に至るまで、最も要求の厳しい用途において一貫して漏れゼロを達成する理由です。

5. ステンレス鋼ボールバルブは漏れがないことを確認するためにどのようにテストされますか?

デザインと素材は、それを検証するテストによってのみ優れています。適切な漏れテストを行わずに工場から出荷されたステンレス製ボールバルブは、やがて責任を負うことになります。バルブテストを管理する国際規格である API 598、ISO 5208、および ISO 15848 は、漏れがゼロであることを検証するためのフレームワークを提供します。 Zhejiang Bolaisi Valve Co., Ltd. では、製造するすべてのバルブがこれらの最小要件を超える厳格なテストプロトコルを受けています。このセクションでは、工場現場のテスト エンジニアの観点からそのプロトコルについて説明します。

試験当日は目視検査から始まります。バルブが正しく組み立てられているか、ボールが適切な方向に向いているか、すべての留め具が存在しているかどうかがチェックされます。次に、バルブをテストベンチに取り付けます。ステンレス鋼ボールバルブの場合、テストベンチは通常、上流側と下流側の独立した加圧を可能にする油圧または空圧マニホールドです。最初のテストは、シェルテスト。バルブが部分的に開いており、体腔は水で最大定格圧力の 1.5 倍に加圧されます。バルブはこの圧力に少なくとも 60 秒間保持されます。目に見える漏れ、滲み、または構造的変形がある場合は、不合格の根拠となります。このテストでは、バルブ本体とボンネット接合部の完全性を検証します。

2つ目のテストは、シート漏れ試験。これは漏れをゼロにするための重要なテストです。バルブを閉じ、お客様の仕様に応じて上流側を水または空気で加圧します。ソフトシートのステンレス鋼製ボールバルブの場合、通常、合格基準は漏れがないこと、つまり水浸漬試験で目に見える気泡がないこと、または圧力減衰試験で検出可能な圧力降下がないことです。テスト圧力は通常、周囲温度での定格圧力の 1.1 倍です。バルブはこの圧力に少なくとも 60 秒間保持されます。下流側はサイトグラスまたは圧力トランスデューサを介して監視されます。漏れが検出された場合、バルブは不合格となり、調査のために分解されます。シートに傷がないか、ボール表面に傷がないか検査します。バルブを再組み立てして再テストする前に、根本原因を特定して修正します。

3つ目のテストは、後部座席テスト、該当する場合。このテストでは、バルブが完全に開いたときにステムシールが圧力を保持できることを確認します。弁が全開になり、体腔内が加圧されます。ステムの周囲の領域で漏れがないか監視されます。このテストは、バルブが長時間開いたままになる用途で使用されるバルブにとって特に重要です。

次の表は、当社の工場で使用されるテストプロトコルと合格基準をまとめたものです。

これらのテストに合格したすべてのバルブには、シリアル番号、テスト日、テスト圧力、技術者の名前が記載されたテスト証明書が発行されます。この証明書は、材料バッチおよび製造記録まで追跡可能です。規制された業界の顧客にとって、この文書は自社の品質監査に不可欠です。当社の工場では、すべての試験証明書のコピーを少なくとも 10 年間保管します。また、重要なアプリケーションに対しては、お客様の担当者が直接テストを観察できる第三者による立会いテストも提供しています。このレベルの透明性は、品質に対する当社の取り組みとステンレス鋼製ボールバルブの性能に対する自信の一部です。

6. よくある質問（FAQ）

質問 1: ゼロリークとバブルタイトシャットオフの違いは何ですか?

回答: ゼロ漏れと気泡遮断シャットオフは同じ意味でよく使われますが、微妙な違いがあります。気泡遮断遮断は、API 598 などの規格で定義されている特定の試験基準であり、バルブが空気またはガスでテストされ、指定された期間にわたって水浴内で気泡が観察されません。ゼロ漏れとは、液体であれ気体であれ、いかなる種類の漏れも検出できないことを意味する広義の用語です。実際には、ソフトシートを備えたステンレス製ボールバルブの場合、気泡のない遮断を達成することは、漏れをゼロに達成することと同等です。

質問 2: ステンレス鋼のボールバルブは高温でも漏れをゼロに維持できますか?

回答: ステンレス鋼のボールバルブは高温でも漏れをゼロに維持できますが、最高温度はシートの材質によって異なります。 PTFE および RPTFE シートの温度は約 200°C に制限されています。 PEEK シートは最大 250°C まで動作可能です。これらの温度を超える用途には、金属シート付きボールバルブが必要です。 Zhejiang Bolaisi Valve Co., Ltd. では、高温でも漏れのない性能を維持する高温シート素材を備えたステンレス鋼ボールバルブを提供しています。

質問 3: シートの材質はステンレス製ボールバルブの作動トルクにどのような影響を与えますか?

回答: ステンレス製ボールバルブの作動トルクはシートの材質によって大きく影響されます。 PTFE および RPTFE は摩擦係数が低いため、作動トルクが低くなります。 PEEK は摩擦係数がわずかに高いため、より高い操作トルクが必要になる場合があります。接触面積やしまりばめなどのシートの設計もトルクに影響します。当社工場では、シートの材質と設計の組み合わせを最適化し、漏れゼロ性能を維持しながら操作トルクを最小限に抑えます。

質問 4: ソフトシートを備えたステンレス鋼ボールバルブの標準的な耐用年数はどれくらいですか?

回答: ソフトシートを備えたステンレス鋼製ボールバルブの耐用年数は、動作条件、動作頻度、シートの材質によって異なります。通常の条件下では、高品質のステンレス鋼ボールバルブは、シートの交換が必要になるまでに 100,000 サイクル以上の耐久性があります。摩耗性の高い用途や高サイクルの用途では、寿命が短くなる可能性があります。当社の工場では、ステンレス鋼製ボールバルブの耐用年数を最大限に延ばすために、高品質の素材と精密な製造を使用しています。

質問 5: ステンレス製ボールバルブに漏れが生じた場合、修理できますか?

回答: はい、ステンレス製のボールバルブは、多くの場合、シートとステムシールを交換することで修理できます。これは一般的なメンテナンス手順です。バルブをラインから取り外し、分解し、摩耗したシートとシールを新しいものと交換する必要があります。当社の工場ではステンレス製ボールバルブの交換用シートキットを提供しており、修理手順の説明書も提供しています。場合によっては、バルブ全体を交換した方が費用対効果が高い場合があります。

7. 結論

ステンレス製ボールバルブで漏れがゼロになることは偶然ではありません。それは意図的なエンジニアリングの結果です。 PTFE、RPTFE、または PEEK のいずれであっても、柔らかいシート シーリング材は、微細な欠陥を埋めるために変形し、圧力下で自己エネルギーを発揮し、数千サイクルにわたって完全性を維持する重要なコンポーネントです。形状、保持方法、支持構造を含むシートの設計により、バルブの耐用年数にわたってシール力が一定に保たれます。また、シェル テスト、シート漏れテスト、バックシート テストといったテスト プロトコルにより、すべてのバルブが工場から出荷される前にゼロ漏れ基準を満たしていることが検証されます。

浙江博来司バルブ有限公司 では、ステンレス鋼ボールバルブのソフトシートシーリングの技術と科学を習得することに専念してきました。当社のバルブは、材料、設計、製造精度の最適な組み合わせで設計されており、最も要求の厳しい用途でも信頼性の高いゼロ漏れ性能を実現します。当社はすべてのバルブを国際規格に従ってテストし、完全な文書をお客様に提供します。化学処理、石油とガス、医薬品、水処理のいずれの分野であっても、当社のステンレス鋼ボールバルブは最も厳しいシール要件を満たすことができます。

今すぐZhejiang Bolaisi Valve Co., Ltd.にお問い合わせください当社のステンレス鋼製ボールバルブの詳細と、重要な用途で漏れゼロを達成するために当社がどのように支援できるかをご覧ください。
