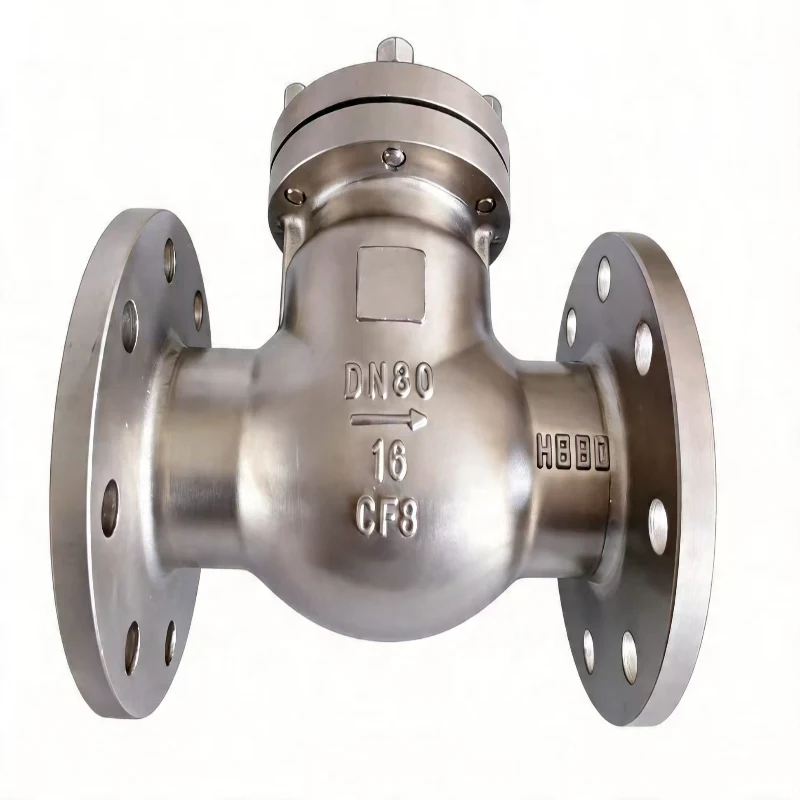

フランジ型チェックバルブ

Bolaisi Valve は、水、蒸気、油などの媒体に適した、スイング、リフト、垂直、ウェーハ、バタフライ、サイレント、ディスク タイプなど、包括的な逆止弁を提供しています。これらの製品は、低圧、中圧、高圧および高温の動作条件向けに設計されています。これらは輸出のカスタマイズをサポートし、工場での完全な圧力テストを受け、漏れゼロと高い安定性を保証し、世界的なエンジニアリング プロジェクトで広く使用されています。

製品の定義

フランジ付き逆止弁は、流体の圧力差に基づいて動作する自動保護パイプライン バルブです。順方向の流れがバルブディスクを押して開き、スムーズな通過を可能にします。逆に、逆流、圧力逆転、または負圧（システムの停止による）が発生した場合、ディスクは即座に自動的に閉じ、逆流を完全に遮断します。

これらのバルブは、手動介入、外部電力消費、または外部部品の移動を必要とせずに完全に自動的に動作するため、逆流やウォーターハンマーの防止、ポンプの保護、逆流による機器の損傷の回避に不可欠な安全コンポーネントです。これらは、ポンプ出口、ボイラー ライン、戻りライン、分岐ライン、都市ネットワーク、化学プロセス配管で広く使用されており、産業パイプラインの安全性にとって重要なバルブ タイプとして機能します。

製品分類と主な仕様

主流製品シリーズ

1.スイングチェックバルブ（H44）：大口径、大流路、低流動抵抗。水、油、下水を運ぶ主要パイプラインに適しています。

2. リフトチェックバルブ (H41): 高いシール精度、漏れなし。ファインケミカルおよび高圧プロセスのパイプラインに適しています。

3. 垂直逆止弁 (H42): 垂直パイプライン用に設計されています。敏感な逆流防止。

4. ウェーハチェックバルブ (H74): H74 ロングパターンウェーハチェックバルブ: 大口径パイプライン、高圧条件、高温蒸気、石油およびガス、および少量の不純物を含む工業用媒体。

H74 薄パターンウェハチェックバルブ：設置スペースが限られている場合や、コンパクトな配管レイアウト（内部機器、細いパイプシャフト、高層の給排水）に使用されます。

5. バタフライチェックバルブ (H76/H77): 薄型軽量、低コスト、迅速な取り付け。防火設備や給排水設備に適しています。

6. サイレントチェックバルブ (HC41): 浄水または軽度の腐食性液体用の小規模工業用パイプライン。

7. ディスク逆止弁 (H46): 都市の給排水、下水道網、海水循環システム、化学プラント、発電所、冶金用の大口径プロセス パイプライン。

8. 静かなチェックバルブ (HC42): 衝撃のない閉鎖、ウォーターハンマーを防止します。高層ビルやポンプ室向けに設計されています。

技術仕様

各種逆止弁の違いと特徴

1. 一般的な構造構成

逆止弁の全体構造はシンプルで安定しており、バルブ本体、バルブシート、ディスク、ピン/スプリングアセンブリ、シールペアの 5 つのコアコンポーネントで構成されています。

ギア、ハンドル、アクチュエーターはありません。この構造は故障率が極めて低く、実質的にメンテナンスが不要です。

2. 各種逆止弁の構造的特徴

H41 リフトチェックバルブ

構造: フランジ接続;ディスクは垂直に持ち上げられます。統合されたガイドスリーブが特徴です。

H42 縦型チェックバルブ

構造: 直角構成 (入口/出口 90°)。垂直設置用に特別に設計されています。

H44 フランジ型スイングチェックバルブ

構造: フランジ接続;スイングアーム上の一体型ディスクは、スイング動作によって開閉します。

H46 バタフライチェックバルブ（フランジ型・ウエハ型兼用）

構造: ウェハーまたはフランジ取り付け;トーション スプリングを介して同期して開閉する 2 つのバタフライ スタイルのディスク半分が特徴です。

H74 ウェハチェックバルブ（薄型・ショート・ロングシリーズをご用意）

構造: スプリング付きの超薄型シングルディスク設計。 2 つのフランジの間にクランプして固定します。

H76 バタフライ式逆止弁

構造: ウェハースタイル実装。シングルアームスイング機構 (基本的に H44 のウエハーバージョン)。

H77 バタフライ式逆止弁（極薄・ショートタイプ）

構造: コンパクトなウエハースタイルのデュアルディスク設計。 H46よりも薄型です。

HC41 サイレントチェックバルブ

構造：フランジ縦型。強力な予荷重スプリングを備えた円錐形のディスクで、素早く閉じることができます。

HC42 サイレントチェックバルブ

構造: スプリング補助リフト機構を備えた直角構成。垂直パイプライン向けに設計された静音運転モデル​​。

応用分野

1. 都市の給排水

都市給水網、二次給水ポンプ室、下水処理パイプライン、ポンプ場の排水口。シャットダウン中のポンプへの逆流による損傷を防ぎます。

2. 防火システム

防火用スプリンクラー幹線、圧力維持ポンプ配管、ポンプ室ユニット高圧水の逆流を防ぎ、安定したネットワーク圧力と安全性を確保します。

3. 火力・電力産業

火力発電所の蒸気パイプライン、温水循環システム、ボイラー排出配管。蒸気や高温水の逆流を防ぎ、機器の損傷を防ぎます。

4. 石油化学産業

石油輸送パイプライン、化学流体プロセス配管、酸/アルカリ輸送システム。反応容器、ポンプ本体、計装機器を保護します。

5. 高層ビルおよび建設プロジェクト

高層給水ライザーとブースターポンプ配管。ウォーターハンマーの防止、騒音の低減、圧力の安定化、逆流の防止に効果があります。

6. 環境保全・新エネルギー・ガスシステム

排ガス処理装置、天然ガス輸送パイプライン、循環流体システム。配管内で安定した一方向の流れを確保します。

正確なチェックバルブの選択ガイド

ステップ 1: 媒体を検討する (モデル オプションの半分を削除する)

1. 清水/純水 (不純物なし): すべてのモデルに適しています。静かな動作の場合 → HC41;省スペース用→H74/H77

2. 沈殿物または不純物を含む下水/水: HC41/HC42/H74 は禁止されています。 H44、H46、H76を優先します

3. 高温蒸気 (>120°C): ソフトラバーシールを備えたすべてのスプリング式モデル (HC シリーズ、H74) は禁止されています。金属対金属ハードシール付きの H41 または H44 を選択してください

4. 腐食性化学媒体: バルブ本体を 304/316 ステンレス鋼にアップグレードします。 H41 または H46 構造を優先する

ステップ 2: 設置スペースを考慮する

1. スペースが非常に限られている: ウェーハ タイプを優先する (H74 > H77 > H46)

2. 標準ポンプ室/フランジ配管（スペース制約なし）：フランジ型式 HC41、H44、H46

3. 垂直90°直角固定配管レイアウト：H42またはHC42を選択

ステップ 3: 主要な要件 - ウォーターハンマーやノイズを排除する必要がありますか?

1. 静かな動作とウォーターハンマー防止が必要 (アパートの下の住宅用給水/ポンプ室): HC41 が好ましい。狭いスペースの場合は H74。 HH46 大型高出力ポンプ用スロークローズモデル

2. わずかなウォーターハンマーは許容可能です。流量と耐久性を重視: H44、H46、H76

3. 高圧プロセス配管（騒音が気にならない）：H41 ハードシールリフトチェックバルブ

ステップ 4: 設置方向の制約

1. 水平または垂直上向きの設置に適しています: HC41、H41、H46、H74、H77

2. 垂直設置のみ: H42、HC42

3. 垂直下向き設置禁止：全スイング式バルブ H44/H46/H76 (重力閉鎖)

Bolais 逆止弁の主なセールス ポイント

1. 全自動、メンテナンスフリー設計

操作機構や摩耗しやすい部品はありません。自動逆流防止;寿命にわたって定期メンテナンスが不要なため、エンジニアリング O&M コストが大幅に削減されます。

2. 厳格な工場テスト

すべてのフランジ付きチェックバルブは、逆流、微小漏れ、圧力損失の問題を排除するために、シェル圧力テストと逆圧シールテストを受けています。

3. 包括的な材料と仕様の範囲

炭素鋼、ステンレス鋼、超低炭素 316L からお選びいただけます。あらゆる動作条件に正確に適合し、過小仕様や無駄はありません。

4. 安定したシール性と強いウォーターハンマー耐性

最適化されたディスクのカウンターウェイトとスプリング張力により、迅速かつ穏やかな閉鎖が保証され、パイプラインのウォーターハンマー、衝撃音、振動が排除されます。

5.世界的な輸出基準に準拠

輸出書類、商品検査レポート、材料スペクトル分析レポートの完全なセットが利用可能です。

6. 豊富な在庫で工場から直接供給

標準モデルを豊富に在庫。緊急注文、フルコンテナ輸出注文、非標準カスタマイズをサポートします。

よくある質問

Q1: フランジ付き逆止弁は流量を調整できますか?

A: いいえ、流れを調節することはできません。逆止弁の唯一の機能は、一方向の流れを許可し、逆流を防ぐことです。これは安全保護バルブであり、絞りや圧力調整機能はありません。

Q2: 特定の取り付け方向の要件はありますか?

A: はい。バルブ本体には流れ方向の矢印が付いています。設置は媒体の流れ方向に合わせて行う必要があります。垂直パイプラインには、特定の垂直設置逆止弁が必要です。

Q3:逆止弁は故障しやすいのでしょうか？頻繁なメンテナンスが必要ですか?

A: 逆止弁は、複雑なトランスミッション部品のない最小限の構造を特徴としており、その結果、故障率が非常に低くなり、実質的にメンテナンスフリーで動作します。これらは産業用パイプライン用の最も安定したバルブ タイプの 1 つです。

Q4: 逆止弁は下水やシルト/堆積物を含む媒体に使用できますか?

A: はい。スイング逆止弁が推奨される選択肢です。流路が広く目詰まりしにくいため、微量不純物を含む媒体に適しています。

Q5: 高温蒸気用途に使用される逆止弁の種類は何ですか?

A: 高温蒸気の場合は、WCB 炭素鋼製硬密密閉スイング型またはリフト型逆止弁を推奨します。高温耐性、耐浸食性、寸法安定性を備えています。

Q6: 輸出用のカスタマイズをサポートし、必要なドキュメントを提供しますか?
