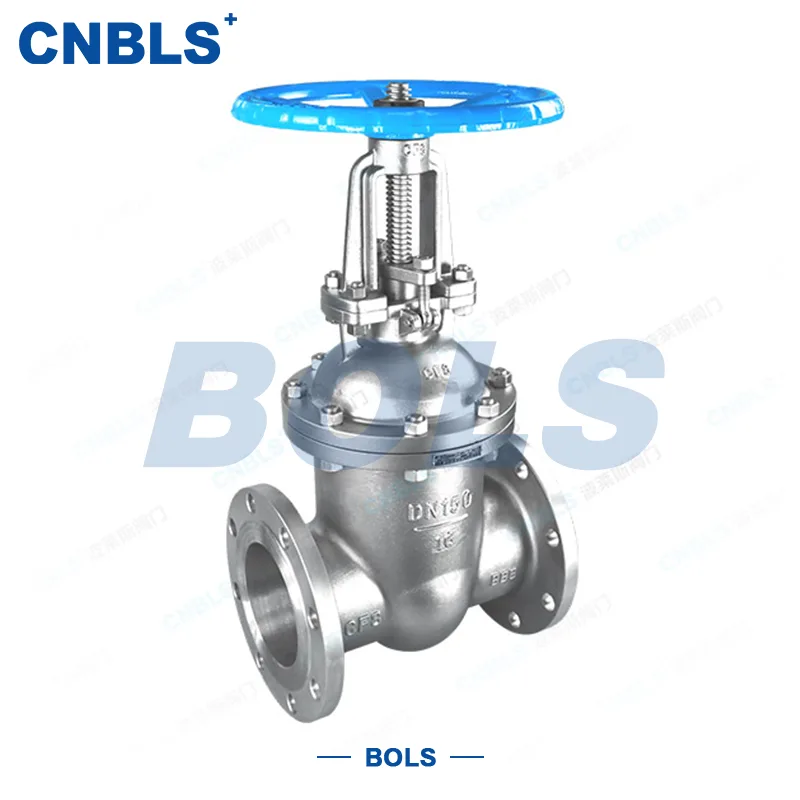

GB フランジゲートバルブ

GBフランジゲートバルブは、国家標準のフランジ接続を備えた中核工業用遮断弁であり、ゲート型閉鎖部材を採用し、パイプライン媒体の全開と全閉を実現します。産業用流体伝動システムの主流である開閉制御弁としては、フルボア全開・全閉動作を前提に設計されており、流量調整や絞り条件には適していません。

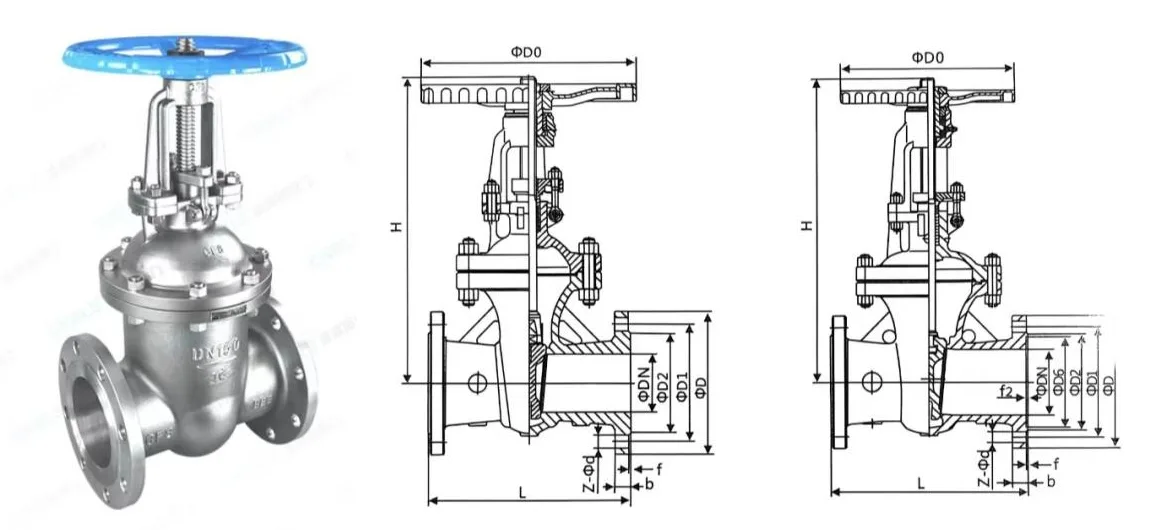

流体抵抗が極めて低い直流流路、中高圧、中高温の使用条件下でも安定した動作を特徴とし、シンプルな構造、設置とメンテナンスの容易さ、信頼性の高い双方向循環とシール性能という主要な利点を備えています。バルブは、バルブ本体、バルブボンネット、ゲート、バルブステム、バルブステムナット、スタッフィングボックス、パッキン、グランド、ヨーク、ハンドホイール/アクチュエーターなどのコアコンポーネントで構成されています。 GB フランジ ゲート バルブは、複雑な使用条件やさまざまな媒体への優れた適応性により、石油、化学、電力、都市工学およびその他の主要産業分野で広く使用されています。

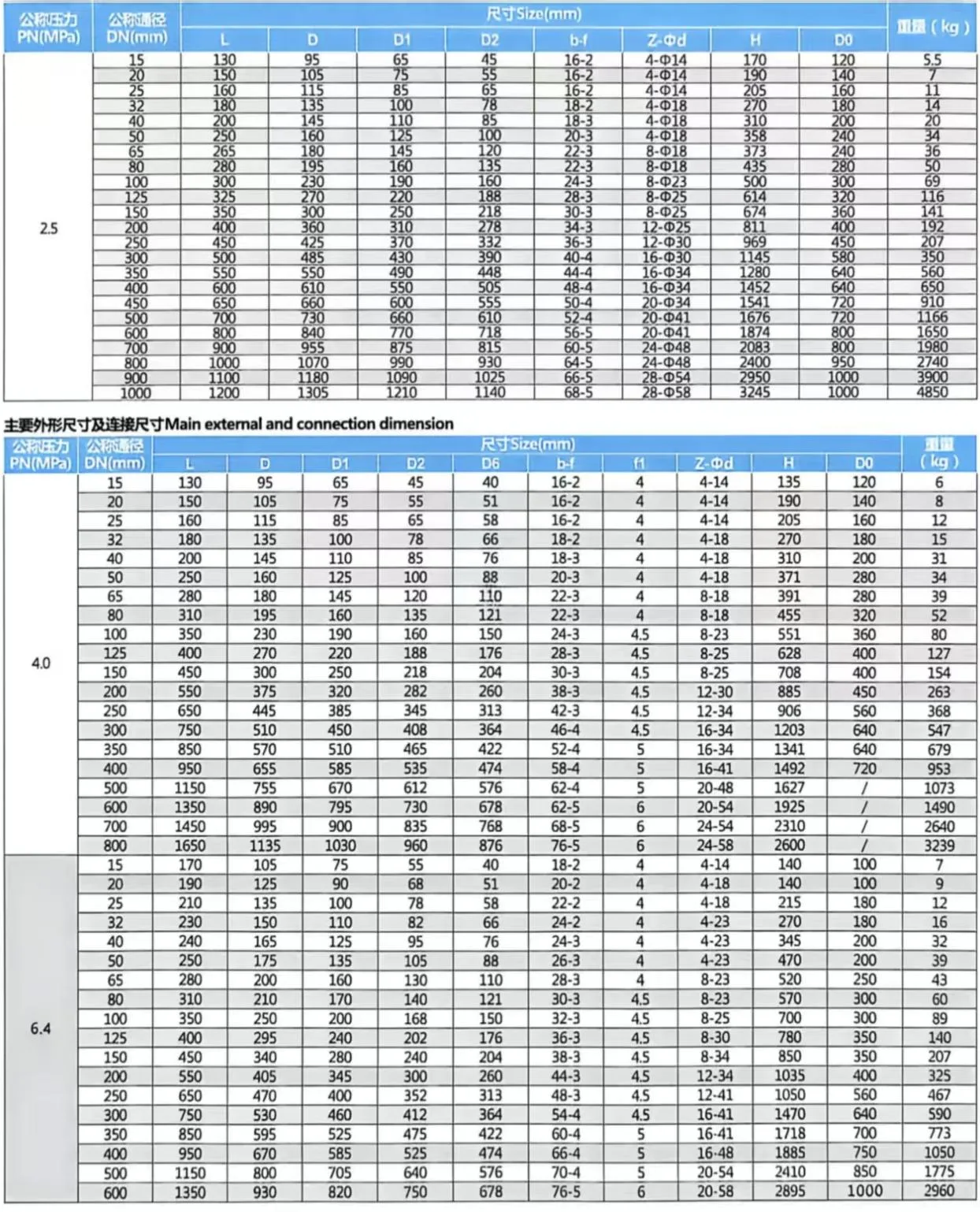

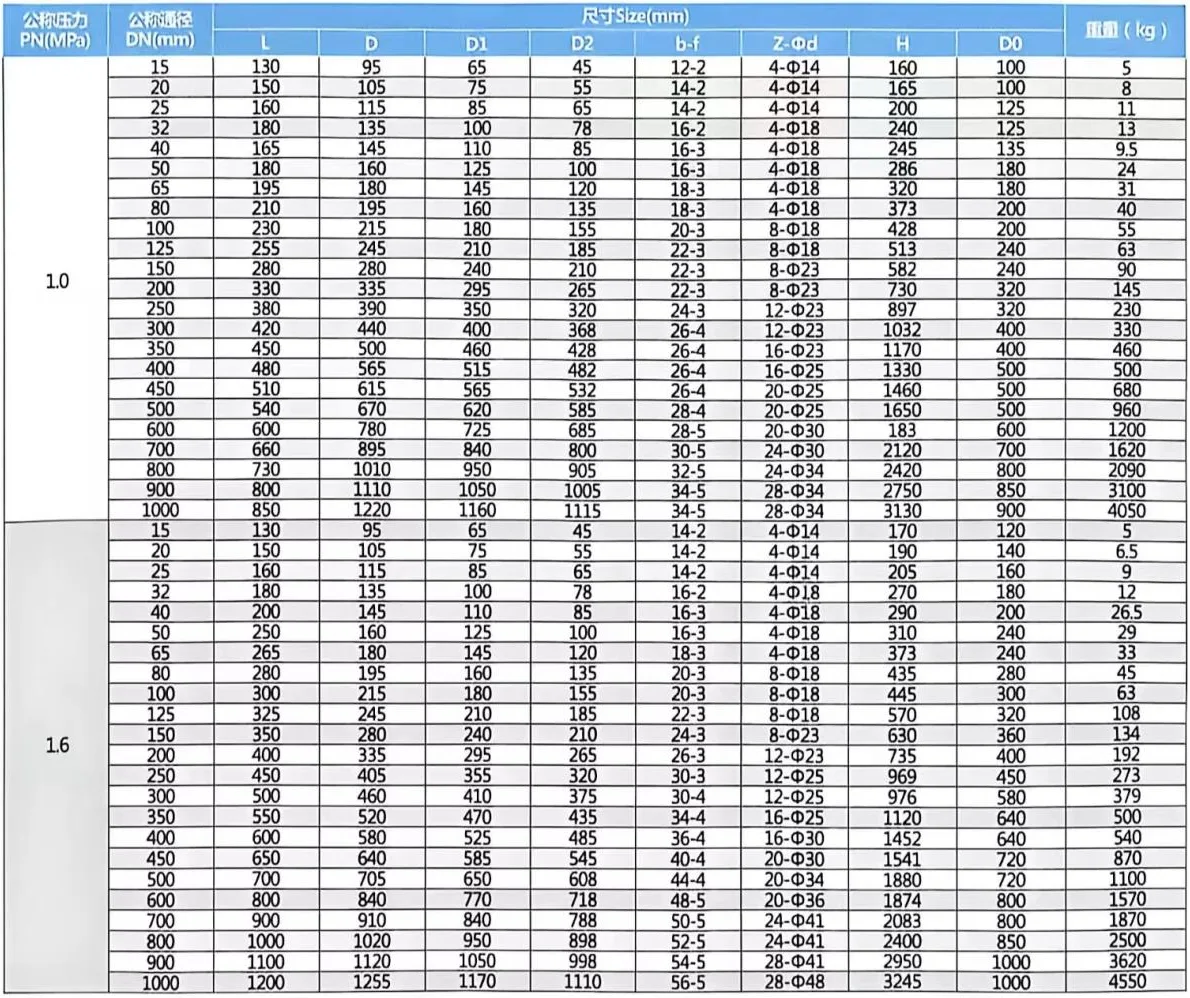

製品仕様

動作原理

GB フランジ ゲート バルブの動作原理は、バルブ ステムによって駆動されるゲートの垂直上昇運動に依存し、パイプラインの開閉を実現します。詳細な動作ロジックは次のとおりです。

開封までの流れ

ハンドホイールを回転させるとバルブ ステム ナットが回転し、回転運動が直線的な持ち上げ運動に変換され、バルブ ステムがゲートを垂直に上昇させます。ゲートが弁座シール面から完全に離れた位置まで上昇すると、流路に障害物がなくなり、弁が全開状態となり、圧力損失を最小限に抑えたスムーズな媒体循環が実現します。

クロージングプロセス

ハンドルを逆方向​​に回転させるとバルブステムが駆動され、ゲートが垂直に下がります。ゲートが弁座シール面に完全に嵌合する位置まで下がると、媒体流路は完全に遮断されます。パイプラインの中圧は、ゲートをバルブシートにしっかりと押し付けるのに役立ち、信頼性の高いハードシールを形成して媒体の漏れを効果的に防ぎ、バルブは完全に閉じた状態になります。

適用基準

主なアプリケーションシナリオ

● 産業分野: 石油、化学工学、電力、冶金、天然ガス輸送、蒸気、石油製品、酸およびアルカリ媒体、ガスおよびその他の工業用流体のオン/オフ制御用。

● 地方自治体および民間部門: 都市の給水、下水処理、暖房、換気および空調 (HVAC) システム。水流または蒸気を確実に遮断します。

●特殊な作業条件:高温高圧パイプライン、粒子含有媒体を含むパイプライン、強力な腐食性媒体、長距離送電パイプラインなど。
