ツーピースハイプラットフォームフランジボールバルブが現代の産業用パイプライン制御に賢い選択である理由

抽象的な：適切なバルブを選択することは、パイプラインの安全性、自動化の効率、メンテナンスコスト、長期的な動作安定性に直接影響を与える可能性があります。のツーピースハイプラットフォームフランジ型ボールバルブからボライシは、信頼性の高いシール、低い流れ抵抗、柔軟な媒体互換性、およびアクチュエータの統合が不可欠な産業用遮断アプリケーション向けに設計されています。ツーピースボディ、フローティングボールシール構造、グランドタイプステムパッキン、ISO5211高取り付けプラットフォームを備えたこのバルブは、水、油、ガス、蒸気、化学薬品、HVAC、その他の産業用パイプラインシステムに実用的なソリューションを提供します。

目次

• ツーピースハイプラットフォームフランジボールバルブとは何ですか?
• その構造はどのようにパイプラインのパフォーマンスを向上させるのでしょうか?
• 主な利点は何ですか?
• ソフトシールとメタルハードシールはどう違うのですか?
• 主要な技術的パラメータは何ですか?
• このボールバルブはどこに使用できますか?
• バイヤーは適切なバルブをどのように選択すべきですか?
• バルブメーカーとしてボライシを選ぶ理由?
• よくある質問
• 結論

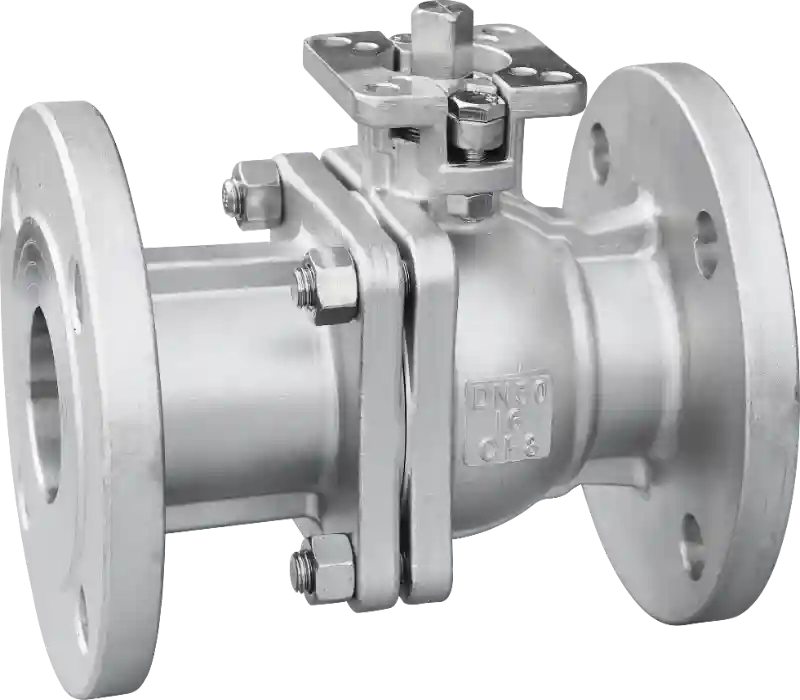

ツーピースハイプラットフォームフランジボールバルブとは何ですか?

ツーピース ハイプラットフォーム フランジ ボール バルブは、主に信頼性の高いパイプラインの遮断を目的として設計された工業用 4 分の 1 回転バルブです。ボールが 90 度回転して流路を開閉するため、動作が速く、流れ抵抗が比較的低くなります。また、2ピース構造のため、設置後のアクセスが困難な設計に比べて、点検やメンテナンスが容易になります。

その特徴的な機能の 1 つは、ISO5211ハイマウントプラットフォーム。多くの設置で追加のアクチュエータ ブラケットを必要とする代わりに、標準化されたプラットフォームにより、互換性のある電気または空気圧アクチュエータを直接取り付けることができます。このため、このバルブは自動またはリモートのパイプライン制御が必要なプロジェクトに特に適しています。

ボライシ の製品情報によると、このバルブは DN15 ～ DN200 (1/2"-8") で入手可能で、ステンレス鋼のバルブ本体を使用しており、定格は PN16 です。双方向の流れをサポートしており、動作条件に応じて PTFE ソフト シーリングまたはメタル ハード シーリングのいずれかを使用して構成できます。

その構造はどのようにパイプラインのパフォーマンスを向上させるのでしょうか?

工業用バルブの性能は材質だけでなく、内部構造や接続設計によっても決まります。 Bolaisi の設計には、一般的なパイプライン要件に対処することを目的としたいくつかの機能が組み込まれています。

2 ピース分割バルブボディ

分割されたボディは、構造的完全性と保守性の間の実用的なバランスを提供します。一貫した加工寸法を維持しながら、検査、組み立て、メンテナンスが容易な設計です。産業ユーザーにとって、アクセスが簡単になると、メンテナンス時間や不必要なパイプラインのダウンタイムが削減されます。

フローティングボールシール構造

フローティングボール設計は双方向シールをサポートします。中圧下では、ボールがバルブシートに向かって押され、シール面間の接触を維持します。この構造は、スロットル性能よりも信頼性の高い分離が重要な遮断アプリケーションに特に役立ちます。

グランド式ステムパッキン

バルブステムは外部漏れを最小限に抑えるグランドタイプのパッキン構造を採用しています。パッキンはメンテナンス中に交換することもできるため、サービスの複雑さが軽減され、パイプラインからバルブ全体を不必要に取り外す必要がなくなります。

ISO5211 ハイプラットフォーム

高所設置プラットフォームは、自動化システムにとって最も重要な機能の 1 つです。その標準化されたインターフェイスは、互換性のある空気圧または電動アクチュエータの直接取り付けをサポートし、機器の統合を簡素化し、カスタム取り付けコンポーネントの必要性を減らします。

ツーピースハイプラットフォームフランジボールバルブの主な利点は何ですか?

エンジニア、EPC 請負業者、販売代理店、および工業用バルブの購入者にとって、バルブは外観だけではなく、実際の動作要件に従って評価される必要があります。主な利点は次のとおりです。

• 高速90°動作:1/4 回転開閉により、パイプラインを迅速に分離できます。
• 低い流動抵抗:真っ直ぐなボール通路が効率的な流体の動きをサポートします。
• 双方向シール:フローティングボール構造により、流れ方向どちらからでも遮断可能です。
• オートメーションの互換性:ISO5211 ハイプラットフォームにより、アクチュエータの取り付けが簡素化されます。
• 柔軟なシーリング オプション:PTFE ソフト シールとメタル ハード シールは、さまざまな温度と媒体の要件に対応します。
• 便利なメンテナンス：分割ボディと交換可能なステムパッキンにより、サービス作業が簡素化されます。
• 幅広いサイズをカバー:DN15 ～ DN200 オプションは、幅広いパイプライン アプリケーションをサポートします。

これらの特性により、このバルブは従来の手動遮断システムと自動工業用流体制御装置の両方に適しています。

ソフトシールとメタルハードシールはどう違うのですか?

シールの選択は、ボールバルブを指定する際の最も重要な考慮事項の 1 つです。媒体と温度が異なると、バルブシートに非常に異なる要求が課される可能性があります。

ボライシ が公開したテスト情報によると、ソフトシール バージョンは 150°C までの用途でテストされ、メタル ハードシール バージョンは 280°C までの条件でテストされています。ハードシール構成は、高温の浸食や粒子の衝撃が従来のソフトシート材料に影響を与える可能性がある場合に特に役立ちます。

購入者は常に、実際の温度、圧力、媒体組成、互換性要件、および該当するプロジェクト標準に従ってシール構成を選択する必要があります。

主要な技術的パラメータは何ですか?

基本仕様を理解すると、エンジニアや調達チームはバルブが特定のパイプライン設計に適合するかどうかを判断しやすくなります。

追加の要件があるプロジェクトの場合、購入者は注文する前に、圧力温度定格、フランジ規格、媒体の適合性、アクチュエータのトルク、その他のエンジニアリングパラメータを確認する必要があります。

このボールバルブはどこに使用できますか?

ステンレス鋼構造、複数のシール構成、フランジ接続、およびアクチュエータの互換性の組み合わせにより、このバルブは幅広い産業用途に対応できます。

• 市の給水と排水:水道網、二次給水システム、廃水遮断パイプラインに適しています。
• 化学処理:油製品、弱腐食性流体、一部の高温プロセスラインに適用可能です。
• ガス透過:信頼性の高い絶縁が必要なガスパイプラインステーションや遮断システムに役立ちます。
• 発電所:ボイラー蒸気、加熱循環、および関連パイプラインシステムに適しています。
• 工場の空調設備:冷却水や熱媒油の循環システムに使用できます。
• 機器サポートシステム:オイル輸送、冷却循環、その他の工業用流体制御用途に適しています。

自動化された操作が必要な場合は、互換性のある電気または空気圧アクチュエータを ISO5211 高プラットフォーム経由で統合できるため、バルブは集中制御システムまたは遠隔制御システムに適しています。

バイヤーは適切なバルブをどのように選択すべきですか?

工業用ボールバルブの選択は、バルブのサイズだけではなく、動作条件から始める必要があります。調達チームは次のチェックリストを使用できます。

1. 媒体を特定します。パイプラインが水、油、ガス、蒸気、腐食性流体や粒子を含む流体を運んでいるかどうかを確認します。
2. 動作温度を確認してください。実際の温度範囲に応じてPTFEソフトシールまたはメタルハードシールを選択してください。
3. 圧力要件を確認します。バルブの圧力定格がシステム設計条件と一致していることを確認してください。
4. 呼び径を選択してください。DN サイズとフランジ寸法を既存のパイプラインと一致させます。
5. 作動要件を決定します。遠隔制御または自動制御が必要な場合は、アクチュエータの互換性と必要なトルクを確認してください。
6. 材料の適合性を確認してください。ステンレス鋼とシール材は輸送媒体に適したものでなければなりません。
7. メンテナンスを考慮してください。アクセスしやすい梱包と実用的な本体構造を備えた設計により、長期にわたるサービスの複雑さを軽減できます。

プロフェッショナルツーピースハイプラットフォームフランジ型ボールバルブサプライヤーは、顧客が実際の作業条件に応じてこれらの決定を下すのに役立つ技術情報を提供できる必要があります。

バルブメーカーとしてボライシを選ぶ理由?

浙江博来司バルブ有限公司は、生産、機械加工、検査、組立、および品質管理機能を備えた工業用バルブのメーカーおよびサプライヤーとして運営されています。メーカーが公開している製品情報によると、各バルブは出荷前に機械加工検査、組立検証、圧力試験、最終検査を受けています。

工業用バルブの信頼性は公称仕様以上のものに依存するため、この製造アプローチは重要です。寸法の一貫性、シール品質、組み立て精度、圧力テスト、最終検査はすべて、信頼できる現場パフォーマンスに貢献します。

を探している海外のバイヤー向け中国のバルブ メーカー、サプライヤー、または工場, Bolaisi は、さまざまなサイズとシール構成のツーピース ハイプラットフォーム フランジ付きボールバルブを提供しています。その製品設計は、従来のパイプライン遮断装置と自動制御システムを統合するという、現代のプラントでますます見られる実際的な要件にも対応しています。

ボライシ の製品ポートフォリオには、ステンレス鋼のゲート バルブ、グローブ バルブ、チェック バルブ、バタフライ バルブ、その他の工業用バルブ ソリューションも含まれており、購入者は同じ専門サプライヤーからさまざまなパイプライン制御コンポーネントを調達できます。

よくある質問

1. ツーピースハイプラットフォームフランジボールバルブの主な目的は何ですか?

その主な目的は、産業用パイプラインを確実に遮断することです。 90°回転ボール構造により素早い開閉が可能で、フローティングボール設計により双方向シールが可能です。

2. ISO5211 ハイプラットフォームは何をするのですか?

ISO5211 ハイプラットフォームは、標準化されたアクチュエータ取り付けインターフェイスを提供します。これにより、互換性のある電気または空気圧アクチュエータを直接取り付けることができ、自動化と機器の統合が簡素化されます。

3. ソフトシーリングとメタルハードシーリングの違いは何ですか?

PTFE ソフト シーリングは、清水、ガス、常温油などの用途を対象としており、公表されている使用温度は最大 150°C です。メタルハードシーリングは、高温蒸気や粒子を含む媒体などのより厳しい条件向けに設計されており、公表されている動作温度は最大 280°C です。

4. どのようなサイズがありますか?

ボライシ Q41F/H/Y モデルのサイズは DN15 ～ DN200 で、約 1/2 インチ～8 インチに相当します。実際の可用性はプロジェクト要件に従って確認する必要があります。

5. このバルブは電動アクチュエーターでも使用できますか?

はい。統合された ISO5211 高取り付けプラットフォームは、互換性のある電気または空気圧アクチュエーターをサポートするように設計されています。アクチュエータの選択は、バルブのサイズ、動作圧力、媒体、および必要な動作トルクに基づいて行う必要があります。

6. このバルブは高温用途に適していますか?

はい、適切なシーリング構成が選択されている場合に適用されます。 Bolaisi は、150°C までの温度に対応するソフトシール バージョンと、280°C までの温度に対応するメタル ハードシール バージョンを指定しています。ユーザーは選択する前に、完全な圧力と温度の条件を確認する必要があります。

結論

のツーピースハイプラットフォームフランジ型ボールバルブ高速 4 分の 1 回転動作、双方向フローティング ボール シーリング、保守可能な 2 ピース ボディ、柔軟なシーリング オプション、および ISO5211 アクチュエータ互換性を組み合わせています。水道およびガスシステムから化学処理、蒸気、HVAC、発電所のパイプラインに至るまで幅広い用途に使用でき、産業用遮断および自動流体制御要件に対する実用的なソリューションを提供できます。

信頼できるものを調達している場合ツーピースハイプラットフォームフランジ型ボールバルブ中国の専門メーカーからの製品で、適切なサイズ、シール構造、アクチュエータ構成の選択にサポートが必要な場合、お問い合わせ技術的な指導とプロジェクトに適したバルブ ソリューションについては、Bolaisi までお問い合わせください。
