ステンレス鋼ボールバルブの圧力定格を決定する要因は何ですか?

調達エンジニアが指定していますステンレス製ボールバルブ化学処理ラインに。システムは 40 bar で動作し、エンジニアは、より高い定格が安全マージンを提供すると仮定して、63 bar 定格のバルブを選択します。バルブが取り付けられると、数か月以内に、そのうちのいくつかがステムシールから漏れ始めます。エンジニアは当惑しています。バルブの定格は 63 bar で、システム圧力が 40 bar を超えることはありません。問題は、エンジニアが圧力定格が単一の普遍的な数値であると想定していたことです。実際には、ステンレス鋼ボールバルブの圧力定格は、本体の材質、壁の厚さ、シートの材質、端部の接続、動作温度などのいくつかの要因の関数です。室温で 63 bar の定格を持つバルブは、150°C では 40 bar の定格しかありません。実際の動作条件で確実に機能するバルブを選択するには、これらの要素を理解することが不可欠です。

このガイドは、産業用途向けのステンレス鋼製ボールバルブを指定する必要がある購入者向けに書かれています。圧力定格を決定する要因、温度による定格の変化、バルブの構造と材質の役割、圧力定格を規定する規格について説明します。また、工場からの詳細な製品パラメーターも提供されます。浙江博来司バルブ有限公司化学処理、水処理、石油とガス、または食品と飲料のいずれの用途にバルブを調達する場合でも、このガイドは、圧力要件に適したバルブを選択するのに役立ちます。

目次

• 1. ステンレス鋼ボールバルブの圧力定格は実際には何を意味しますか?
• 2. 温度は圧力定格にどのような影響を与えますか?
• 3. 本体の材質と肉厚はどのような役割を果たしますか?
• 4. シートの材質は圧力定格をどのように制限しますか?
• 5. 末端接続と規格は定格にどのような影響を与えますか?
• 6. 当社の工場からの主要な製品パラメータは何ですか?
• 7. よくある質問（FAQ）
• 8. 結論

1. ステンレス鋼ボールバルブの圧力定格は実際には何を意味しますか?

ステンレス鋼製ボールバルブの定格圧力は、特定の条件下でバルブが耐えることができる最大圧力です。それは単一の絶対的な数ではありません。これはバルブの設計、材質、構造によって決定される値であり、指定された温度と媒体に対してのみ有効です。圧力定格は通常、bar、psi、または公称圧力 (PN) またはクラス定格 (クラス 150、300、600 など) で表されます。この定格は、バルブ本体と、ステムやエンド接続部などの圧力を含むコンポーネントに適用されます。圧力制限が低い場合があるため、必ずしもシートに適用されるわけではありません。以下の表は、一般的な圧力定格の指定をまとめたものです。

浙江博来司バルブ有限公司 では、当社の工場で PN16 ～ PN100 およびクラス 150 ～ クラス 600 の圧力定格のステンレス鋼製ボール バルブを製造しています。特殊な用途向けの高圧バルブも提供しています。当社のエンジニアリング チームは、圧力定格を解釈し、システムに適したバルブを選択するお手伝いをします。私たちは、圧力定格が単なる数値ではないことを理解しています。これは、特定の条件下でのバルブの能力を示すものです。

2. 温度は圧力定格にどのような影響を与えますか?

温度はステンレス鋼ボールバルブの圧力定格に大きな影響を与えます。温度が上昇するとステンレスの強度が低下し、シート素材が軟化したり劣化したりすることがあります。これは、高温での圧力定格が室温での定格よりも低いことを意味します。温度と圧力定格の関係は、バルブの圧力温度 (P-T) 曲線によって定義されます。 P-T カーブは、各温度における最大許容圧力を示すグラフまたは表です。たとえば、20°C で PN40 の定格を持つバルブは、150°C で PN25 の定格しかありません。 P-T 曲線は、バルブの設計、材料、および適用される規格によって決まります。以下の表は、PTFE シートを備えたステンレス鋼ボールバルブの一般的な P-T 曲線を示しています。

当社の工場では、製造するすべてのステンレス鋼製ボールバルブの詳細な P-T 曲線を提供しています。また、高温用途向けに、PEEK や金属などの代替シート材料を使用したバルブも提供しています。当社のエンジニアリングチームは、お客様の動作温度と圧力に適したバルブの選択をお手伝いします。

3. 本体の材質と肉厚はどのような役割を果たしますか?

本体の材質と壁の厚さは、圧力定格の基本的な決定要因です。ステンレス鋼ボールバルブの本体は通常、304、316、または 316L などのステンレス鋼グレードで作られています。これらのグレードは、降伏強度と耐食性が異なります。本体の壁の厚さは、材料の許容応力を超えずに圧力を抑えるのに十分な厚さでなければなりません。必要な壁の厚さは、ASME ボイラーおよび圧力容器コードまたは該当する規格を使用して計算されます。壁を厚くすると圧力定格が高くなりますが、バルブの重量とコストも増加します。以下の表は、典型的なステンレス鋼製ボールバルブの圧力定格に対する壁厚の影響をまとめたものです。

CNBLS の工場では、認定サプライヤーからの高品質のステンレス鋼を使用しています。必要な圧力定格と該当する規格に基づいて、各バルブの壁の厚さを計算します。また、製造中に超音波厚さ計を使用して肉厚を検証し、仕様を満たしていることを確認します。当社の目標は、信頼性が高く検証可能な圧力定格を持つバルブをお客様に提供することです。

4. シートの材質は圧力定格をどのように制限しますか?

多くの場合、シートの材質がステンレス鋼ボールバルブの圧力定格の制限要因となります。シートはボールをシールするコンポーネントであり、通常は PTFE、PEEK、強化複合材料などのポリマーで作られています。これらの材料は、ステンレス鋼よりも強度と耐熱性が低くなります。高圧ではシートが変形したり押し出されて漏れが発生する可能性があります。シートの圧力定格は、その材料特性、その設計、およびバルブ本体によって提供されるサポートによって決まります。たとえば、PTFE は優れた耐薬品性と低い摩擦係数を備えていますが、特に高温では定格圧力が制限されます。 PEEK はより高い圧力定格とより高い温度制限を備えていますが、より高価です。最高圧力定格には金属シートが使用されますが、より高い操作トルクが必要であり、気泡を通さないシールが得られない場合があります。以下の表は、一般的なシート素材の圧力定格を比較しています。

当社の工場では、さまざまな圧力と温度の要件に適合するさまざまなシート材質を備えたバルブを提供しています。また、高圧での押し出しを防止するバックアップリングを使用した強化シート設計も提供しています。当社のエンジニアリングチームは、お客様の用途に適したシート素材の選択をお手伝いします。

5. 末端接続と規格は定格にどのような影響を与えますか?

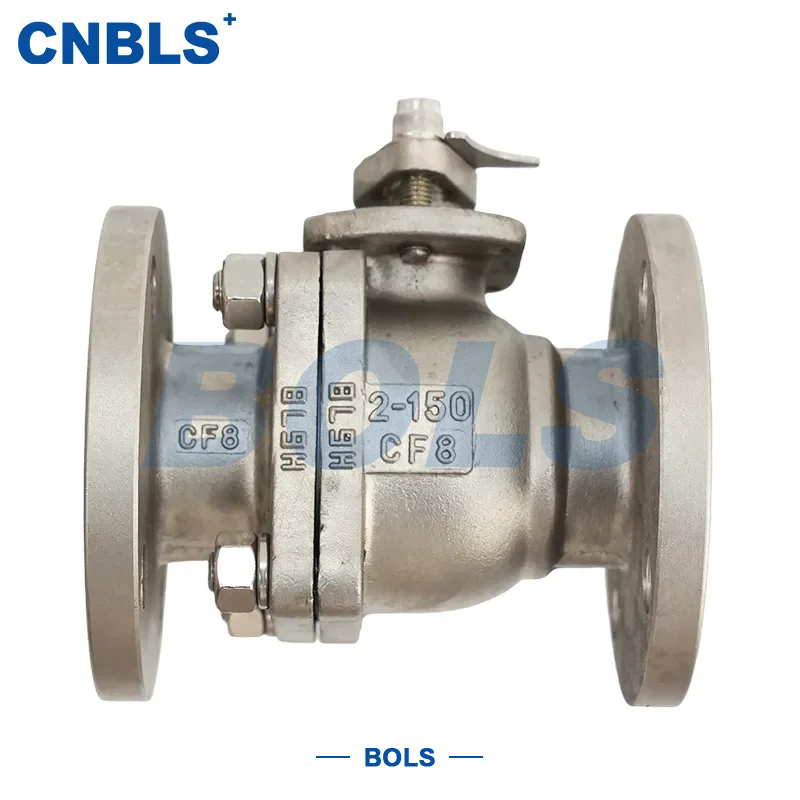

ステンレス鋼ボールバルブの端部接続もその圧力定格に影響します。最も一般的な端接続は、ねじ込み、フランジ付き、溶接です。ねじ接続は通常、フランジ接続または溶接接続よりも低い圧力に対して定格されています。フランジ接続は、ASME B16.5 や EN 1092-1 などのフランジ規格に従って評価されます。溶接接続は接続部での漏れの可能性を排除するため、最高の圧力定格を提供します。バルブの圧力定格は、接続された配管の定格と互換性がある必要があります。 ASME B16.34、EN 12516、API 6D などの圧力定格を管理する規格は、壁の厚さ、材料特性、およびテストの要件を定義します。以下の表は、共通端接続の圧力定格をまとめたものです。

浙江博来司バルブ有限公司 の工場では、ねじ込み、フランジ付き、溶接端接続を備えたステンレス鋼ボールバルブを製造しています。当社は、バルブの圧力定格が端部接続および接続された配管の定格と互換性があることを保証します。 ASME B16.34、EN 12516、API 6D に準拠したバルブも提供しています。当社の目標は、システムの要件と適用される規格を満たすバルブをお客様に提供することです。

6. 当社の工場からの主要な製品パラメータは何ですか?

次の表は、当社のステンレス鋼製ボールバルブの主要な製品パラメータを示しています。これらのバルブは、化学処理、水処理、石油とガス、食品と飲料を含む幅広い産業用途向けに設計されています。当社の工場では、特定の要件を満たすカスタムバルブを製造することもできます。

当社工場では、これらの仕様などを満たすステンレス製ボールバルブを製造しています。お客様の特定の要件に合わせて、サイズ、圧力定格、材質、端接続をカスタマイズできます。当社の品質管理システムには、出荷前の圧力テスト、材料認証、寸法検査が含まれます。当社の目標は、圧力要件を満たす高品質のバルブをお客様に提供することです。

7. よくある質問（FAQ）

質問 1: ステンレス鋼製ボールバルブの圧力定格は、高温になるとなぜ低下するのですか?

回答: ステンレス鋼ボディの強度が低下し、シート素材が軟化するため、高温では圧力定格が低下します。バルブは特定の最大応力レベルで圧力を保持するように設計されており、温度が上昇すると許容応力は減少します。さらに、シート素材は高温で変形または押し出しやすくなり、シール能力が低下する可能性があります。メーカーが提供する圧力温度曲線は、各温度での最大許容圧力を示しています。

質問 2: 40 bar で動作するシステムで PN40 バルブを使用できますか?

回答: 動作温度とシートの材質によって異なります。 PN40 バルブの定格は室温で 40 bar ですが、温度が高くなると定格は低下します。システムが 40 bar、100 °C で動作する場合、100 °C での圧力定格は通常 40 bar より低いため、PTFE シートを備えた PN40 バルブは適切ではない可能性があります。特定のバルブの圧力と温度の曲線を常にチェックし、動作温度での定格がシステム圧力を超えていることを確認する必要があります。

質問 3: 体圧定格とシート圧力定格の違いは何ですか?

回答: 本体圧力定格は、材料の許容応力を超えずにバルブ本体が保持できる最大圧力です。シート圧力定格は、シートが漏れることなく密閉できる最大圧力です。特に高温では、シート定格はボディ定格よりも低くなることがよくあります。バルブの全体的な圧力定格は、2 つのうちの低い方になります。バルブを選択するときは、本体とシートの両方が動作圧力と温度に対して定格を満たしていることを確認する必要があります。

質問 4: ステンレス鋼ボールバルブの圧力定格はどのように確認すればよいですか?

回答: 圧力定格は通常、バルブ本体にマークされており、製品データシートに記載されています。データシートには、圧力温度曲線と該当する規格が含まれている必要があります。メーカーに圧力試験証明書を要求することもできます。 Zhejiang Bolaisi Valve Co., Ltd. では、すべてのバルブに圧力試験証明書を提供しており、お客様が検討している特定のモデルの P-T 曲線を提供することができます。

質問 5: ステンレス鋼ボールバルブで利用可能な最大圧力定格はどれくらいですか?

回答: 最大圧力定格は、サイズ、本体の材質、シートの材質、およびエンド接続によって異なります。当社の標準バルブは最大 PN100 (100 bar) またはクラス 600 の定格です。高圧用には、PEEK または金属シートと溶接端接続を備えたバルブを提供しており、最大 200 bar 以上の定格が可能です。非常に高圧の用途では、特別な設計が必要になる場合があります。特定の要件については、当社のエンジニアリング チームにお問い合わせください。

8. 結論

ステンレス鋼製ボールバルブの圧力定格は、本体の材質と壁の厚さ、シートの材質、端部の接続、動作温度などの要因の組み合わせによって決まります。実際の動作条件で確実に機能するバルブを選択するには、これらの要因を理解することが不可欠です。室温では特定の圧力に対して定格されているバルブでも、高温では定格がはるかに低くなる場合があります。多くの場合、シートの材質が制限要因となるため、端部の接続は配管システムに適合する必要があります。 Zhejiang Bolaisi Valve Co., Ltd. の工場には、最も厳しい圧力要件を満たすステンレス鋼ボールバルブを製造するための専門知識と設備があります。当社はすべてのバルブについて詳細な圧力温度曲線と圧力試験証明書を提供しており、当社のエンジニアリング チームがバルブの選択を支援します。

化学処理、水処理、石油とガス、または食品と飲料のいずれの用途でバルブを調達している場合でも、お客様の要件について話し合うために、ぜひ当社にお問い合わせください。サンプル、技術データ、カスタマイズされたソリューションを提供できます。品質と顧客満足に対する当社の取り組みにより、当社は世界中の企業にとって信頼できるパートナーとなっています。

今すぐZhejiang Bolaisi Valve Co., Ltd.にお問い合わせくださいステンレス鋼ボールバルブの要件について話し合い、当社のバルブがどのように圧力と温度の仕様を満たすことができるかを確認してください。
