チップ型ステンレスバルブとは？

A チップ式ステンレスバルブ複数の弁体をボルトで接続したタイプのバルブです。主にステンレス鋼 (304 または 316L など) で作られており、耐食性と優れた密閉性を備えているため、頻繁な開閉が必要な用途や媒体の高い清浄度が要求される用途に特に適しています。主にワンピース、ツーピース、スリーピースの3つの構造があり、それぞれに特徴があります。

構造と種類:

ワンピース: ボールを固定するプラグが付いた単一のバルブ本体。最もシンプルな構造でメンテナンスが容易ですが、通常は流入口の直径がネジの直径より小さい縮小ボア設計が特徴です。

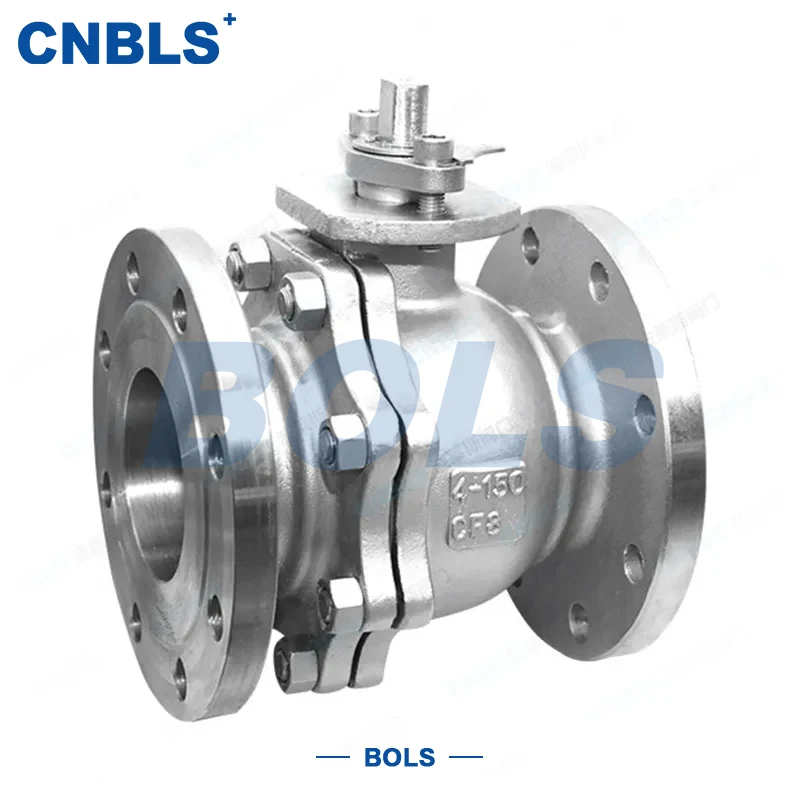

ツーピース: 2 つのバルブ本体がボルトで固定され、ボールをクランプします。一体型に比べてメンテナンスは複雑ですが、常圧環境から高圧環境まで対応します。

スリーピース: 中央に追加のバルブ本体があり、ネック付きフランジによって両側がクランプされています。超高圧環境に適した最も堅牢な構造で、分解とメンテナンスが最も簡単です。

動作原理:

このシステムはボールを回転させることでメディアの流れを制御します。 90°回転させるとシステムが完全に開閉します。低い流体抵抗、高速スイッチングを特徴としており、手動、空気圧、または電動操作をサポートしています。

主な特徴:

耐食性：ステンレス鋼（304/316L）製で耐食性があり、化学、食品、製薬産業に適しています。

信頼性の高いシール: PTFE またはその他のプラスチックのシール面は、開閉中にボールを媒体から隔離し、高圧および高温耐性 (-40℃ ～ 350℃) を提供します。

低い流れ抵抗: 完全に開いたときにチャネルが妨げられないため、エネルギー効率が向上します。

コンパクトな構造: 小型、軽量、柔軟な設置が可能です。
