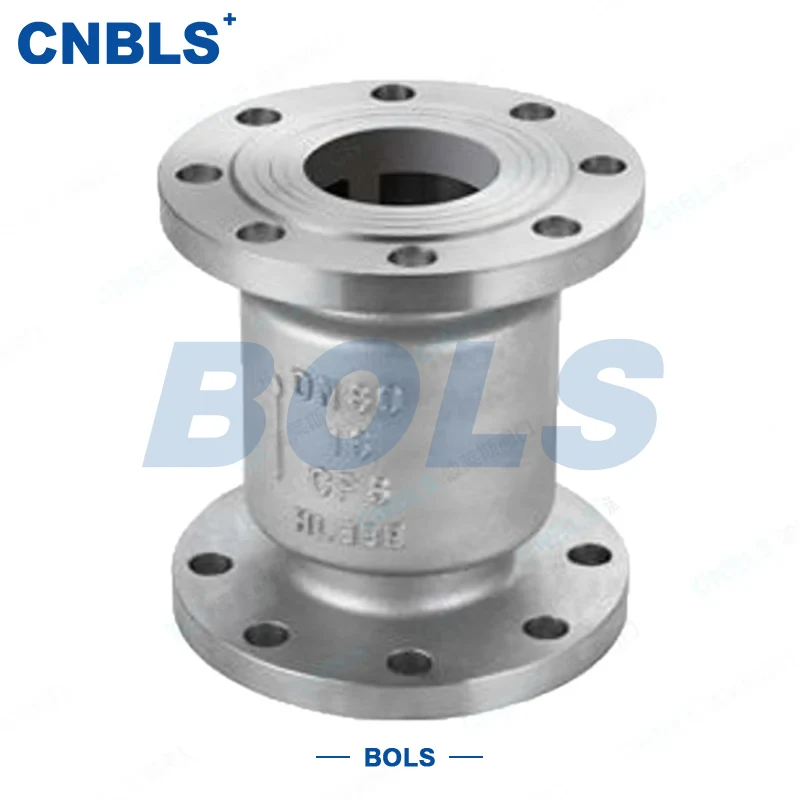

ステンレス製縦型逆止弁

ステンレス鋼垂直逆止弁は、垂直配管システム用に特別に設計された自動遮断弁です。これらは主にステンレス鋼の本体、ディスク、ガイド機構、およびオプションのステンレス鋼のスプリングで構成され、追加の駆動装置はありません。バルブは媒体圧力と重力 (またはバネ力) に基づいて自動的に開閉します。

そのコア設計は垂直パイプラインの要件に適合します: 媒体は垂直に上向きに流れる必要があります。順方向の流れ中、媒体圧力がディスクの重力 (またはスプリングの予荷重) に打ち勝って、ガイド機構に沿ってディスクを上方に押し上げ、スムーズな媒体の通過を保証します。逆流の場合、ディスクは自重、逆流圧力 (およびスプリング力) の複合作用により迅速かつ正確にシールに戻り、逆流を阻止します。

コンパクトな構造、低い流れ抵抗、信頼性の高いシールを備えたこれらのバルブは、都市の給水と排水、高層ビルの空調設備、高い耐食性が要求される石油化学、電力、食品および製薬業界で広く使用されています。これらのバルブは、垂直パイプライン内で腐食性媒体の一方向の安定した流れを保証する重要なコンポーネントです。優れた性能により、ステンレス鋼垂直逆止弁は垂直パイプラインでの逆流防止に推奨されるコンポーネントとなっています。

コア技術パラメータ

製品の主な利点

垂直専用設計、強力な適応性

垂直流路と設置方向を備えた垂直パイプライン用に特別に設計されており、狭いスペースでの設置の問題を解決し、特に高層ビル、機器の中二階、その他のスペースに制限のあるシナリオに適しています。ステンレス鋼製垂直逆止弁は、さまざまな垂直配管システムに直接適合できます。

オールステンレス素材で耐食性、耐久性に優れています。

304/316/316L ステンレス鋼および対応する ANSI 材料を採用し、耐食性、耐高温性、耐摩耗性を備え、塩素水、酸、アルカリなどの腐食性媒体中で頻繁に交換することなく長期間安定して動作し、メンテナンスコストを削減します。

敏感な開閉、確実な逆流防止

内蔵された精密なガイド機構により、ディスクをずれることなく持ち上げることができます。閉鎖応答は 0.2 秒と速く、媒体の逆流を迅速に遮断し、ポンプ、コンプレッサー、その他の下流機器をウォーターハンマーの衝撃から効果的に保護し、機器の損傷を回避します。

デュアルスタンダード対応、幅広い汎用性

GB (GB/T シリーズ) と ANSI (API 594、ANSI シリーズ) の両方の規格に準拠しており、追加の変更を加えることなく GB および ANSI 配管システムに柔軟に適応し、調達コストと設置コストを削減します。

さまざまな作業条件に対応する多彩な仕様を用意

直径範囲は DN15 ～ DN300 で、完全な圧力定格を備えています。シールタイプと接続は必要に応じて選択できます。スプリング式タイプは低流量条件に適しています。非スプリングタイプはより省エネで、さまざまなシナリオの要件に対応します。

構成部品の材質と構造

コア構成材料

●ボディ/ボンネット：GB 304/316/316L (GB/T 1220)、ANSI ASTM A182/A351 対応材質、中程度の腐食強度に応じて選択。

●ディスク：ボディと同材質+ステライト合金オーバーレイ(ハードシール)、またはステンレス+PTFEソフトシールリング(ソフトシール)でシール性と耐久性をバランスさせました。

●ガイド機構：ボディと同じ鍛造ステンレス鋼。ガイドスリーブはステンレス鋼ベースの硬質合金製で、耐摩耗性と耐腐食性があり、ずれのない正確な開閉を保証します。

●スプリング（オプション）：安定した弾性を持ち、さまざまな腐食条件や温度に適した304/316/316Lステンレスばね鋼。

● シール: 高温用インコネル合金金属リング。中低温用 PTFE/パーフルオロエーテルゴムリング。フランジシール用うず巻形ガスケットにより、確実なシールを実現します。

●ボルト/ナット：本体と同じステンレス鋼で、対応するGB/ANSI規格に準拠し、全体的な耐食性と接続強度を確保します。

構造上の特徴

垂直リフト構造、ストレートスルー垂直流路、内蔵の正確なガイド機構。低流量条件用のオプションのスプリング補助閉鎖。二重接続: フランジ/雌ねじ、組み立てと分解が簡単。占有スペースが少ないコンパクトな全体構造。科学的な構造設計により、ステンレス鋼製垂直逆止弁は実用性と安定性のバランスをとります。

設計および製造基準

選定ガイドライン

設置と流れ方向の確認

媒体が垂直に上向きに流れる垂直パイプラインの設置を確認してください。水平または傾斜した設置は固く禁止されています。そうしないと、ディスクの故障やシールの漏れが発生します。ステンレス鋼の垂直チェックバルブは、垂直条件にのみ適しています。

規格と圧力クラスの一致

GB または ANSI パイプライン システムに従って、対応する PN/クラスを選択します (例: GB PN16、ANSI クラス 150)。過圧動作を避けるために、圧力定格がパイプラインの設計圧力と一致していることを確認してください。

シールタイプの選択

高温（>200℃）、粒子を含む媒体、または磨耗の多い媒体用のメタルハードシール。中低温（≤200℃）および清浄な媒体用のソフトシールで、さまざまな媒体の特性に合わせてほぼゼロの漏れを実現します。

正確な材料マッチング

一般的な腐食性媒体 (弱酸およびアルカリ、塩素水) には 304 ステンレス鋼。強腐食性媒体 (濃酸およびアルカリ、硫黄/塩素を含む媒体) には 316 ステンレス鋼。超低温または強い腐食条件では 316L ステンレス鋼が寿命を保証します。

スプリングタイプと非スプリングタイプの選択

低流量、低圧条件（最低開口圧力が不十分）の場合はスプリング式タイプで、スプリングの補助により信頼性が向上します。非スプリング式は通常の流量および圧力で、中圧と重力によって開閉し、より省エネになります。

操作およびメンテナンスに関する注意事項

1 インストールに関する注意事項

● 確実に垂直に設置し、媒体の流れ方向が本体の「上向き矢印」マークと一致していることを確認してください。水平または斜めに設置することは禁止されています。

● 取り付ける前に、バルブのモデル、圧力クラス、材質、直径がパイプラインと一致していることを確認してください。本体、ディスク、ガイド機構に損傷がないか確認してください。ディスクを手動で押して、詰まりなく柔軟に持ち上げられることを確認します。

● その後のボンネットの分解、ディスクおよびガイド機構の取り外しに備えて、バルブの上にメンテナンススペースを確保してください。

2 定期的なメンテナンス

● 運転中は定期的に接続部とボンネットのシールを検査してください。漏れがある場合はボルトを締めるか、シールを交換してください。

●定期的に分解してバルブ内部の不純物や汚れを清掃し、ガイド機構の柔軟性を確認してください。スプリング式タイプの場合はスプリングの弾性を点検し、減衰している場合は適時に交換してください。

● 上流側のバルブをゆっくりと操作して媒体圧力を高め、徐々に流量を増やし、コンポーネントの損傷を防ぐためにディスクへの瞬間的な高圧の衝撃を避けます。

3 長期シャットダウン後の再起動

再起動する前に、ディスクを手動で押して、柔軟な開閉を確認します。バルブ内部に詰まりがないか確認してください。確認後は、部品詰まりによるシール不良や開閉不良を防ぐため、ゆっくりと媒体を導入してください。

応用分野

強力な耐食性、コンパクトな構造、高感度の開閉を備えたステンレス鋼製垂直逆止弁は、次の業界の垂直配管システムで広く使用されています。

● 都市の給排水：塩素水や下水などの腐食性媒体のパイプライン、特に高層ビルの垂直配水管。

● 高層ビルの HVAC: 空調および暖房システム用の垂直パイプライン。狭いスペースにも非常に適応します。

● 石油化学産業: 化学媒体、硫黄/塩素含有媒体用の腐食性パイプライン、低圧から中高圧条件に適しています。

●電力産業：発電所補助システム、蒸気パイプライン、高温耐性、耐摩耗性、動作安定性。

● 食品および製薬産業: 清潔な腐食性媒体パイプライン。信頼性の高いシールと漏れのない衛生要件を満たします。
