Y型ストレーナー

ボライシY 型ストレーナは、パイプラインのプレフィルター ユニットとして機能し、堆積物や溶接スラグなどの固体汚染物質を遮断して、下流のポンプ、バルブ、機器を保護します。複数の本体材質と呼び径が用意されており、水、油、ガス、蒸気、その他の媒体と互換性があります。取り外し可能なスクリーンは洗浄して再利用できます。柔軟な設置オプションを備え、各ユニットは複数の工場検査を受けています。当社の製品は 12 か月のフルユニット保証付きで世界中で販売されており、ご要望に応じてカスタマイズ仕様も可能です。

製品の定義

Y型ストレーナは、流体パイプラインの先端に設置される機械式浄化継手で、角度がついたY字型の弁体の構造にちなんで名付けられました。媒体がバルブ本体を通って流れるとき、内蔵の精密スクリーンが流体に含まれる固体微粒子不純物を遮断し、きれいな媒体が下流の機器に向かって流れることを可能にします。 Y型ストレーナは水・油・ガスなどの媒体に対応します。標準的なメッシュ仕様は次のとおりです。水道用は 18 ～ 30 メッシュ、ガス用は 10 ～ 100 メッシュ、石油用は 100 ～ 480 メッシュです。スクリーン カートリッジは取り外して洗浄でき、繰り返し再利用できます。この製品は、媒体の流量や圧力を変更せずに、パイプラインの不純物の事前ろ過のみを実行します。ゲートバルブ、ボールバルブ、グローブバルブ、ウォーターポンプ、熱交換器、流量計などに適合します。これにより、供給元のパイプライン機器の摩耗、閉塞、計画外の停止が軽減され、機器のメンテナンスと交換にかかるコストが大幅に削減されます。

技術仕様

1.ブランド:ボライシ

2.モデル: GL41H/W-16C/P

3.呼び径：DN15～DN300

4.バルブボディ材質：WCB鋳造炭素鋼/304ステンレス鋼/316ステンレス鋼

5.圧力クラス: PN10、PN16、PN25、PN40

6.接続タイプ: フランジ接続

7.スクリーン材質: 304 / 316 ステンレス鋼ワイヤーメッシュ

8.スクリーンの濾過精度：標準40 / 60 / 80 / 100メッシュ（カスタマイズ可能）

9.適用媒体：水道水、下水、石油製品、天然ガス、蒸気など。

10.動作温度: 鋳鋼バージョン ≤ 350°C;ステンレス鋼バージョン ≤ 280°C

11.流体の流れ方向: 一方向ストレートスルー

12.設置要件: 水平パイプラインと垂直パイプラインの両方に適しています。スクリーンボウルは下向きでなければなりません。

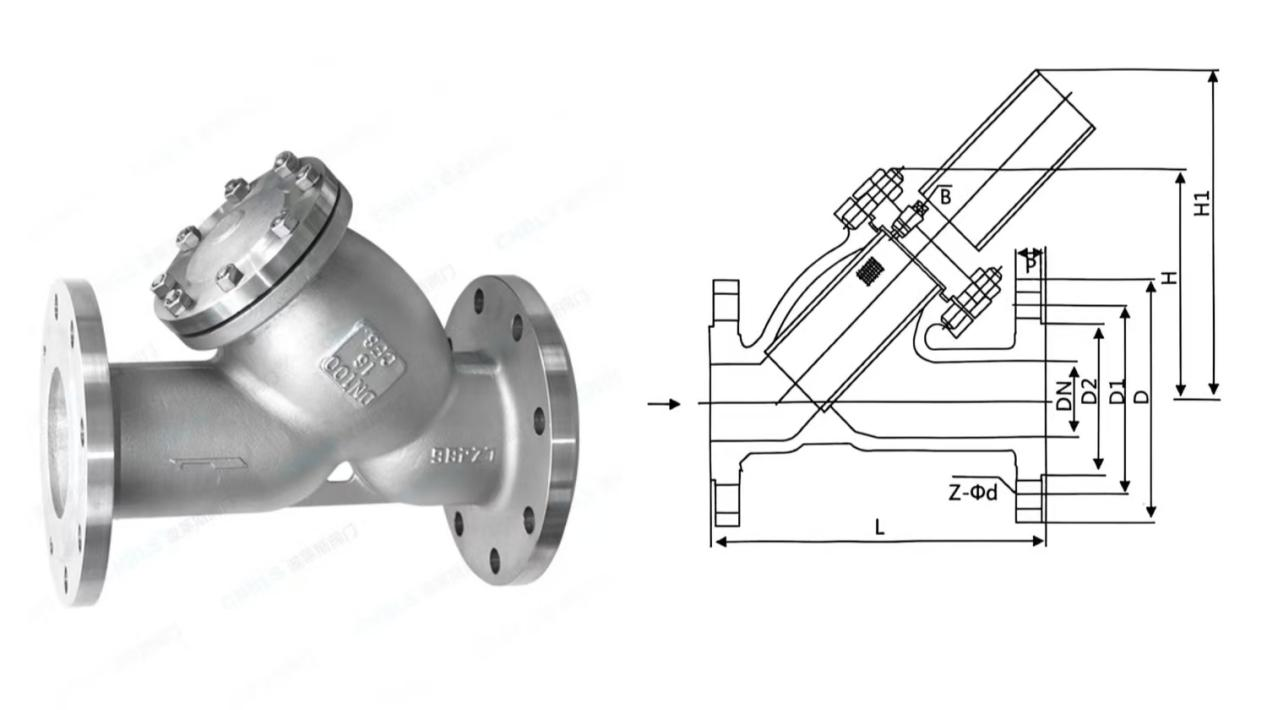

製品の図面と技術的パラメータ

保証期間と返品・交換アフター規定

1. 保証期間

全てボライシY タイプ ストレーナーには、製品が工場から出荷された日から 12 か月のフルユニット保証が付いています。保証範囲: バルブ本体の鋳造ピンホール、フランジの漏れ、元のスクリーンの損傷、製造プロセスの欠陥など、工場に起因する品質欠陥。保証対象からの除外: 不正な分解と組み立て、過度の中程度の腐食、硬い粒状物体による衝撃、不規則なブローダウンによるスクリーンの詰まりと変形、定格圧力または温度の制限を超えた操作によって引き起こされた損傷。

2. 返品・交換規定

1. 受領時の破損品または工場品質の欠陥: お客様は実物の写真とビデオの証拠を提供する必要があります。無償交換または無償修理サービスを提供いたします。

2.お客様の一方的な注文キャンセル/サイズ、パラメータ、規格の誤った選択: 未生産の注文の場合、部分的な材料の清算損害は返金から差し引かれます。完全に完成し出荷された注文は、無条件返品の対象にはなりません。

3.品質に問題がない場合の返品: 商品は使用上の傷がなく未開封のままでなければなりません。お客様は、すべてのインバウンドおよびアウトバウンドの国際物流、通関手数料、関税手数料に加えて、返品処理の処理損失控除を負担するものとします。

応用分野

1.都市給排水事業 都市部の水道本管、下水処理ライン、二次給水ポンプ室などの前ろ過。土砂やパイプラインの錆を遮断し、給水ポンプ、水道メーター、減圧弁を保護します。

2.石油・ガス産業 原油輸送パイプライン、ガス圧力調整ステーション、ガス充填ステーションの配管。溶接スラグや金属片をろ過し、圧力調整器や流量計の詰まりや誤動作を防ぎます。

3.化学品製造ライン 熱媒油パイプライン、弱酸・弱アルカリ輸送ライン、反応器循環配管。媒体中の結晶粒子をろ過して、バルブや熱交換器の耐用年数を延ばします。

4.発電所および暖房空調システム ボイラー給水パイプライン、高温蒸気ネットワーク、およびセントラル空調循環水システム。スケールや錆の汚染物質を除去し、熱交換チューブの詰まりを防ぎます。

5.冶金、製紙、繊維産業 冷却水循環システムおよびスラリー供給パイプライン。固体粒子を捕捉して、圧延機、ウォーターポンプ、精密繊維制御バルブを保護します。

6.海外商用機器への対応純水装置、燃料焚きボイラー、洗浄機、エアコンプレッサーなどの流体配管。欧米、東南アジアの機器メーカーの調達を長期的にサポート。

選ぶ理由ボライシバルブ?

1.中間マージンなしで海外取引向けに仕入先工場から直接供給 当社は、海外市場向けにカスタマイズされた独立したステンレス鋼および鋳鋼の鋳鋼工場および機械加工工場を所有しています。大量注文でも安定した納期を保証します。

2.オールステンレス製の精密スクリーンで、洗浄を繰り返しても再利用可能。高温や腐食に強く、分解も簡単です。消耗品を頻繁に交換する必要がなく、きれいな水で洗い流した後に再設置できるため、お客様の長期的な運用コストを削減できます。

3.あらゆる作業条件に対応する複数の材質オプション、海外の複雑な使用環境にも対応 鋳鋼は高温蒸気に適しています。 304 ステンレス鋼は水、油、ガス媒体に適合します。 316 ステンレス鋼は、軽度の腐食性流体に使用できます。当社の製品は、世界中の化学、熱、給水および排水プロジェクトの多様な運用要件を満たしています。

4.一貫した輸出グレードの品質を実現する3段階の工場検査 すべての製品は、原料PMIスペクトル試験、バルブ本体の静水圧強度試験、スクリーン濾過精度の抜き取り検査を受けています。国際流体機器規格に準拠した工場検査証明書がすべてのユニットに添付されています。

5.充実した貿易アフターサービス体制 専任の貿易アカウントマネージャーがマンツーマンでサービスを提供します。保証期間内に故障が発生した場合には、速やかに交換部品を発送させていただきます。

よくある質問 (FAQ)

Q1：Y型ストレーナは水平に設置しなければなりませんか？垂直パイプラインでも使用できますか?

A: 水平パイプラインと垂直パイプラインの両方に適用できます。ストレーナーの沈殿ボウルが下を向いていることを確認するだけで、不純物の沈殿と定期的なブローダウンが容易になります。

Q2: ろ過精度はどのように選択すればよいですか?さまざまなメディアに推奨されるメッシュ サイズはどれですか?

A: 水道水および一般下水の場合は 40 ～ 60 メッシュ。石油製品およびガスの場合は 60 ～ 80 メッシュ。純水および精密機器のパイプラインには 100 ～ 200 メッシュ。ご要望に応じてカスタムメッシュサイズも利用可能です。

Q3: 300°C 高温蒸気パイプライン用の鋳鋼モデルまたはステンレス鋼モデル?

A: WCB 鋳鋼 Y 型ストレーナは、300°C の蒸気に最適で、最大耐熱温度は 350°C です。 280°C 未満の作業条件にはステンレス鋼バージョンが推奨されます。

Q4: 画面の詰まりを掃除するにはどうすればよいですか?ユニット全体をパイプラインから取り外す必要がありますか?

A: バルブ本体のフランジを分解する必要はありません。まず前後のゲートバルブを閉めて圧力を解放し、次に下部のブローダウンプラグを開いて汚水を排出します。上部のエンドカバーを緩めてスクリーンを取り出し、フラッシングと清掃を行います。

Q5：自動ブローダウンバルブは取り付けられますか？

 A: はい。全機種のブローポートは標準ユニバーサルネジを採用しています。手動ボールバルブや自動タイミングブローダウンバルブを取り付けることで、無人自動ブローダウンを実現します。

Q6: 画面が腐食または破損した場合、保証期間内であれば無料で再発行してもらえますか?

A: 元の素材または製造上の欠陥が原因で損傷した場合は、無料で交換されます。媒体中の過剰な塩化物イオン、酸、またはアルカリ濃度によって腐食損傷が発生した場合、保証の対象外になりますが、交換用スクリーンを原価で提供できます。
