アメリカ規格のステンレス製ゲートバルブ

意味

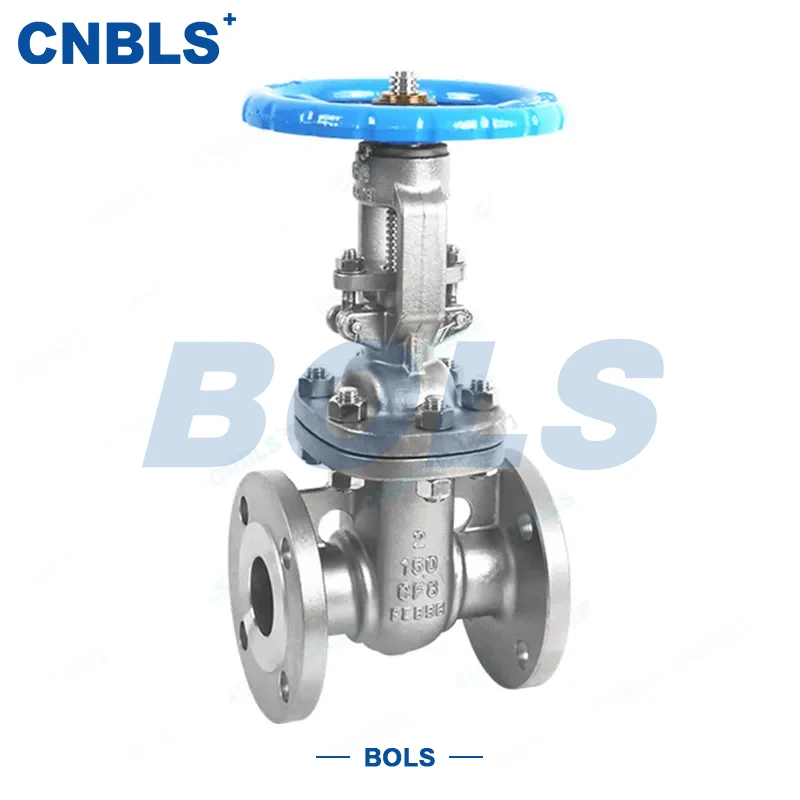

Z41H ステンレス鋼米国規格ゲートバルブは、API 600 およびその他の米国規格に厳密に従って設計された手動遮断弁です。フランジ接続、外側ネジとヨーク、シングルウェッジディスク構造、メタルハードシール設計を採用しています。ハンドルによって駆動されるゲート ディスクは、流れ方向に対して垂直に移動し、パイプライン メディアのオン/オフを正確に制御します。

バルブ本体は 304 または 316 ステンレス鋼で作られており、米国の標準圧力定格およびフランジ寸法と完全に互換性があります。信頼性の高いシールと安定した構造を特徴としており、石油、化学、電力、その他の産業における中圧および高圧の作業条件で広く使用されており、特に水、蒸気、油、および中軽度の腐食性媒体の搬送システムに適しています。

標準化された設計と優れた互換性を備えた米国標準ステンレス鋼ゲート バルブは、追加の変更を加えることなく米国標準のパイプラインに直接接続でき、設置コストとメンテナンス コストを大幅に削減します。

コア技術パラメータ

モデルの解釈

モデル Z41H の各文字と数字の意味は、購入者が仕様をすぐに確認できるように明確です。

● Z: ゲートバルブ。パイプラインのオンオフ制御用のメインバルブタイプとして定義され、米国の標準条件に適しています。

● 4: ASME B16.5 / ASME B16.47 に準拠したフランジ接続で、しっかりとした接続が可能です。

● 1: 外側のネジとヨーク、シングルウェッジディスク、スムーズな操作、状態の観察とメンテナンスが簡単。

● H: 座面は硬質合金で覆われており、耐摩耗性、耐浸食性、信頼性の高いシールを強調しています。

コア属性

●構造：外側のスクリュー＆ヨーク、剛性ウェッジディスク、安定した構造、詰まりのないスムーズな持ち上げ。

● 接続: 米国標準フランジ接続 (ASME B16.5 / ASME B16.47)、RF および RTJ が利用可能。

● シール: 硬質合金オーバーレイを備えた金属ハードシール、漏れゼロ、API 600 に適合。

● 作動: 手動 (標準)、自動化の場合は電気または空圧 (オプション)。

●材質：304/316ステンレス、耐食性に優れています。

●圧力：クラス150・300・600・900の中・高圧用。

● サイズ: NPS 1/2 インチ～NPS 36 インチ (DN15～DN900)、標準範囲 DN15～DN600。

構成材料

●バルブ本体・ボンネット：304（ASTM A351 CF8）、316（ASTM A351 CF8M）ステンレス鋼。

● シール面: ステライトオーバーレイを施したステンレス鋼、耐摩耗性と耐高温性。

●バルブステム：304/316ステンレス鋼、焼入れ窒化処理により高強度です。

●ディスク：硬質合金オーバーレイを施したステンレス鋼基板、丈夫で耐摩耗性。

●グランドパッキン：柔軟なグラファイト+PTFE、高温耐性、耐腐食性。

●ハンドル: コーティングを施した炭素鋼。ステンレス鋼は腐食サービスに利用可能です。

設計および製造基準

● ゲートバルブ設計: API 600

● 対面：ASME B16.10

●フランジ寸法：ASME B16.5、ASME B16.47

●圧力-温度定格:ASME B16.34

● 検査とテスト: API 598

選定と設置のポイント

選択ポイント

●強腐食性・塩化物媒体の場合は316、一般腐食の場合は304をお選びください。

● 圧力クラスを正確に一致させます。クラス300以上の肉厚を確認してください。

● 小規模/低周波パイプライン用のマニュアル。自動化のための電気/空気圧。

●米国のパイプラインに直接適合するASME標準サイズを使用します。

設置ポイント

●ステム昇降やハンドル操作に十分なスペースを確保してください。

● ASME 仕様に従って、フランジ ボルトを対称的かつ均等に締めます。

●設置前にシェルテストとシールテストを実施してください。

●設置前にパイプライン内の不純物、溶接スラグ、油などを除去してください。

製品の利点の概要

Z41H 米国規格ステンレス鋼ゲート バルブは、API 600 およびその他の米国規格に厳密に従って製造されており、石油、化学、電力およびその他の産業における中圧および高圧用途向けに設計されています。

高品質のステンレス鋼と金属製のハードシール構造により、バルブは信頼性の高いシール、簡単な操作、長寿命を実現します。これらは米国の標準圧力定格およびフランジと完全に互換性があり、変更せずに直接パイプライン接続が可能です。

完全な仕様、柔軟な作動、オプションの材料を備えており、互換性の悪さ、シールの不十分さ、耐用年数の短さなどの問題点を効果的に解決します。これは、米国の標準パイプライン システムにおけるオン/オフ制御の信頼できるソリューションです。
