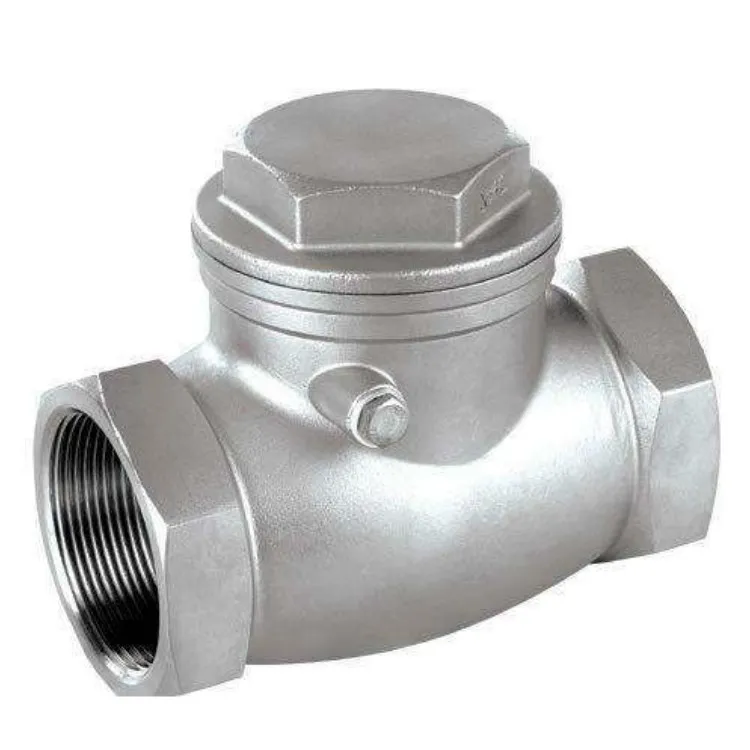

ステンレス鋼製鍛鋼製めねじソケット溶接式スイング逆止弁

ステンレス鋼鍛造鋼製雌ねじソケット溶接スイングチェックバルブは、小および中口径、高圧および腐食性の作業条件用に特別に設計された自動逆止弁です。鍛造ステンレス鋼で製造されており、雌ねじ接続とソケット溶接接続の両方が特徴で、現場の設置条件に応じて柔軟に選択できます。

バルブは媒体の圧力に応じて自動的に開閉します。順方向の流れ中にディスクがヒンジを中心に回転して開き、媒体のスムーズな通過が可能になります。逆流が発生した場合、ディスクは自重と逆圧で急速に閉じ、逆流を遮断し、ポンプ、コンプレッサー、および下流のパイプライン機器を保護します。

鍛造鋼材と硬質合金のシールにより、このバルブは高強度、耐浸食性、高温耐性、耐食性を備えており、化学、電力、製薬、精密加工産業などの過酷な環境でも長期安定した動作を可能にします。

ステンレス鋼鍛造鋼製雌ねじソケット溶接スイングチェックバルブは、設置スペースが限られており、シールの信頼性と構造強度に対する高い要件がある中低圧から中高圧の配管システムに特に適しています。

コア技術パラメータ

構造と構成材料

ステンレス鋼鍛造鋼製雌ねじソケット溶接スイングチェックバルブのすべての主要コンポーネントは、シール面が強化された鍛造ステンレス鋼で作られており、全体的な性能は通常の鋳造バルブをはるかに上回っています。

●ボディ/ボンネット：鍛造304/316/316Lステンレス鋼、高密度かつ高強度。

●ディスク：同材質鍛造スチール+ステライト超硬合金オーバーレイ

●シート: 鍛造鋼ベース + 硬質合金オーバーレイ、耐摩耗性と耐浸食性

●ヒンジ機構：鍛造ステンレス鋼。シャフトは17-4PH析出硬化型ステンレス鋼製

●ネジシール：PTFEガスケット

●ソケットウェルドシール：本体に適合するステンレス鋼溶接材

●ボンネットシール：316Lうず巻ガスケット

● ボルト/ナット: 304/316 ステンレス鋼、一貫した全体的な耐腐食性

設計および製造基準

このバルブ シリーズの設計、材料、加工、検査は国家規格に準拠しており、互換性と安全性を確保しています。

●スイングチェックバルブ：GB/T12236

●圧力温度定格：GB/T 12224

●面間寸法：GB/T 12221

●ねじ規格：GB/T 7306

●ソケットウェルド規格：GB/T 12224

●鍛造規格：GB/T13401

●材質規格：GB/T1220

●肉盛溶接法：GB/T 17491

●圧力およびシールテスト: GB/T 13927

●取付仕様：GB50235

製品の主な利点

鍛造鋼材、強度と耐食性の二重保証

鍛造ステンレス鋼の採用により、通常の鋳鋼製バルブに比べ高圧、衝撃、腐食に強く、過酷な使用条件下での長期使用に適しています。

柔軟な設置を可能にする二重接続構造

雌ネジにより、迅速な組み立てと分解が可能です。ソケット溶接は、高圧、振動、高シールのシナリオに適しています。ステンレス鋼鍛造鋼雌ねじソケット溶接スイングチェックバルブは、さまざまなユーザーの設置習慣に対応できます。

スイング構造、低流動抵抗、繊細なアクション

ディスクがシャフトを中心に回転して開くため、流路がスムーズで、圧力損失が低く、開閉応答が速いため、ウォーターハンマーや逆流の衝撃を効果的に抑制します。

メタルハードシール、高温耐性、耐摩耗性

シール面は硬質合金で覆われており、蒸気、高温油、腐食性媒体に適用可能で、耐用年数が長く、漏れリスクが低くなります。

コンパクトなサイズで限られたスペースに最適

コンパクトな構造は、機器、小口径プロセスパイプライン、ユニットマッチング、スキッドマウント装置、その他のスペースが制限された場所に特に適しています。

選定ガイドライン

圧力と型式から選ぶ

●PN16：低圧給水・排水・循環水系

●PN25：一般石油・化学プロセスパイプライン

●PN40/PN63:中高圧、高温、衝撃条件

モデルの解釈:1 = めねじ、6 = ソケットウェルド、4 = スイングタイプ、P = ステンレス鋼。

中程度の腐食による選択

●従来の水、空気、弱い腐食→304

●塩素系、弱酸・アルカリ、弱薬品→316

●強腐食、高温、高塩分→316L

現場の状況による選定

●頻繁なメンテナンスと分解 → めねじ

●高圧、振動、固定設置→ソケットウェルド

設置方向

●水平パイプライン：ユニバーサル構造適用可能

● 垂直パイプライン: 培地は上向きに流れなければなりません

設置とメンテナンス

インストールに関する注意事項

● 設置前に、モデル、圧力、直径、材質、接続がパイプラインと一致していることを確認してください。

● パイプラインの不純物を除去してディスクの詰まりを防ぎます。

● ねじ込み取り付けには PTFE テープまたはガスケットを使用し、均等に締めてください。

●標準的な面取り、溶接、ソケット溶接の検査を実施し、漏れがないことを確認します。

●バルブ本体の矢印の流れ方向に取り付けてください。

定期的なメンテナンス

● ネジ山、溶接部、ボンネットに漏れがないか定期的に検査してください。

● ヒンジの詰まりを防ぐために、バルブキャビティ内の不純物を定期的に清掃してください。

●ヒンジシャフトに高温グリースを塗布して摩耗を軽減します。

●摩耗したシール面は再肉盛することで修復でき、寿命を延ばすことができます。

トラブルシューティング

● 閉じ方が不適切: ディスク、ヒンジ、シール面に不純物や損傷がないか確認してください。

● 外部漏れ: ネジを締め直すか、ガスケットを交換します。溶接を修復する

●スタックアクション：異物を分解して清掃し、ヒンジ機構を修正します。

代表的な用途

高強度、高耐食性、高シール性能を備えたステンレス鋼鍛造鋼製雌ねじソケット溶接式スイング逆止弁は、以下の分野で広く使用されています。

● 石油化学およびファインケミカルプロセスのパイプライン

● 電源および発電所補助システム

●医薬品・食品・飲料用クリーン培地システム

●計器および小口径高圧流体制御

●海水、塩素を含む下水などの腐食性媒体のパイプライン。
