ANSI フランジスイングチェックバルブ

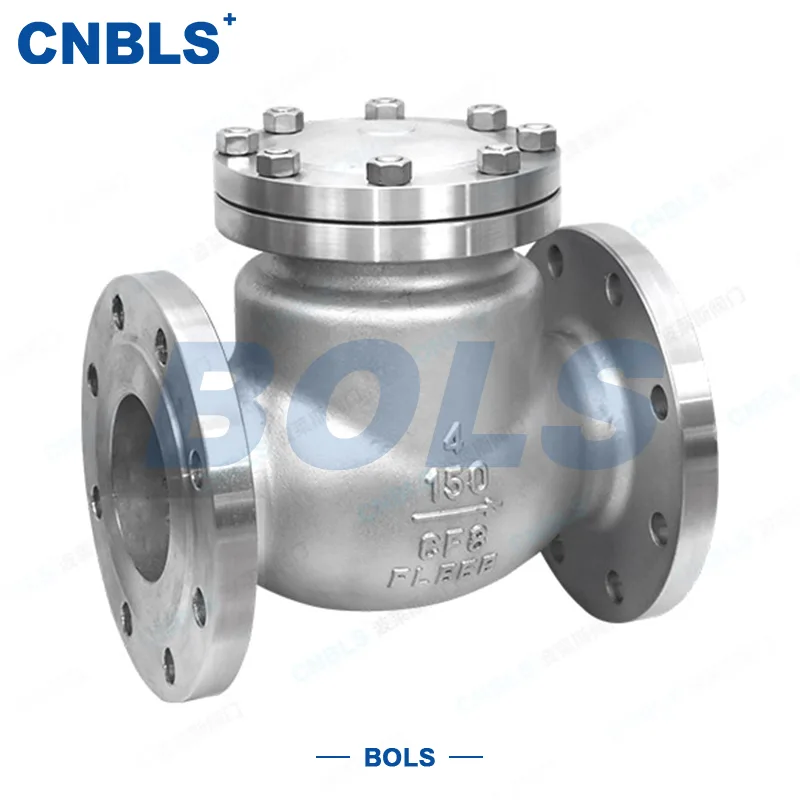

ANSI フランジ スイング チェック バルブ (ブランド: Bolaisi、モデル シリーズ: H44W/Y-150LB/300LB/600LB/900LB) は、外部駆動装置を必要としない完全自動の自己操作式一方向バルブで、産業用流体パイプライン システムに信頼性の高い逆流防止保護を提供するように設計されています。高品質のステンレス鋼で作られたこのバルブは、水、油、蒸気、およびさまざまな産業用媒体と互換性があり、通常の状態で長期間安定して動作できます。圧力条件。低い流量抵抗、高いシール性能、強力な互換性を備え、パイプラインの安全性と安定したプロセス稼働を確保するために不可欠な基本バルブとして機能します。

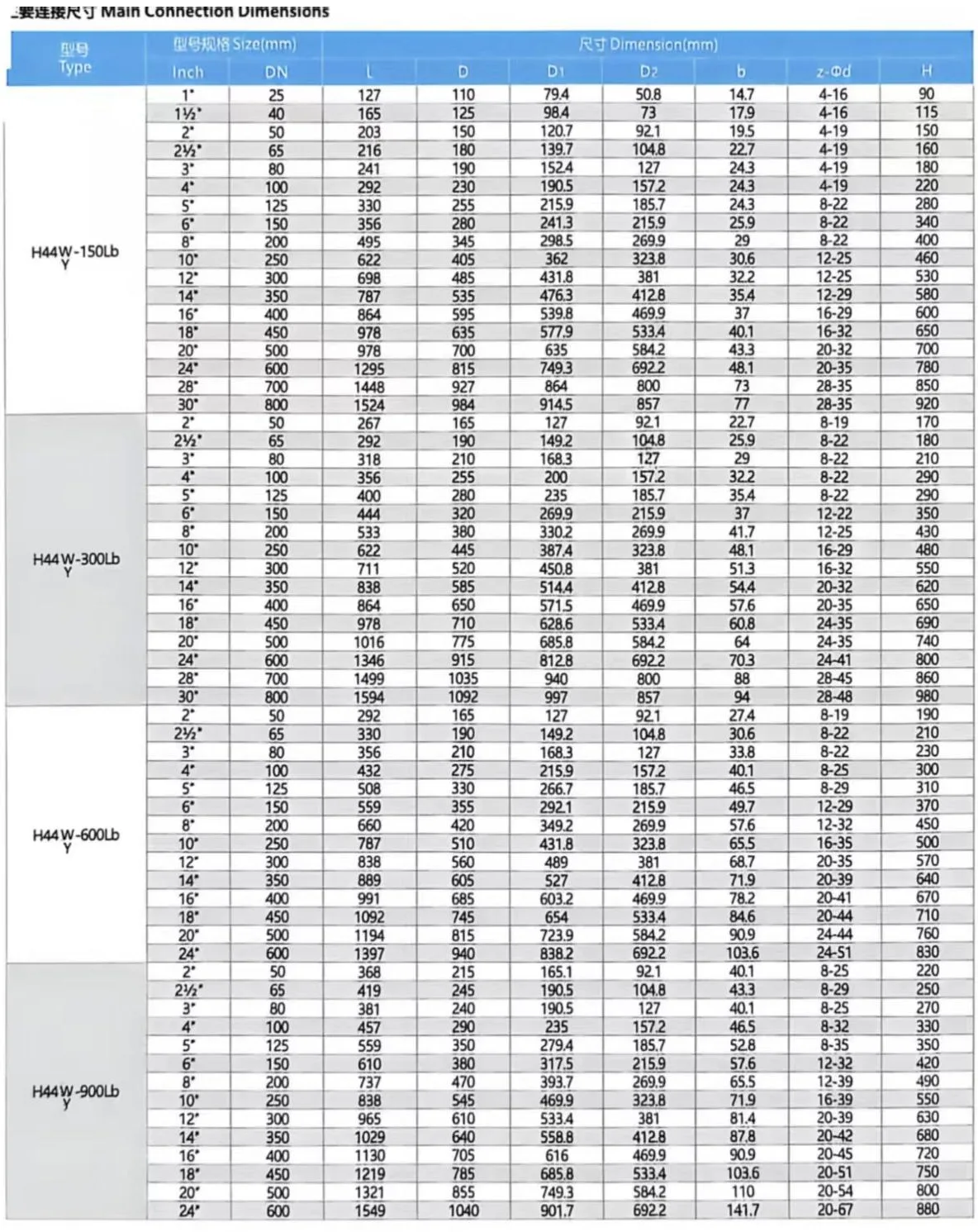

コア技術パラメータ

構造設計とコア性能の利点

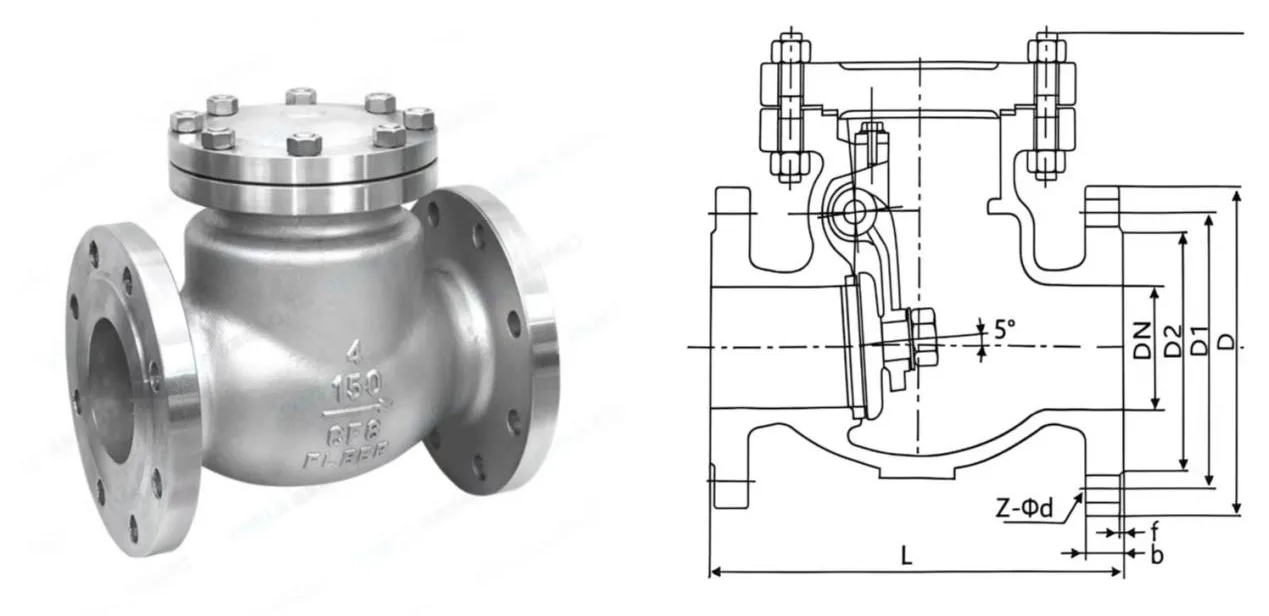

ANSI フランジ スイング チェック バルブは、高強度バルブ本体、密閉ボンネット、傾斜バルブ シート、スイング ディスク、トランスミッション ロッカー、および完全に内蔵されたピン シャフトで構成される、正確に最適化されたシングル スイング ディスク構造を採用しています。弁体はヒンジ軸を中心にスムーズに回転し開閉するため、操作効率と安全性の信頼性を両立した設計となっています。

主なパフォーマンス上の利点

超低流量抵抗と高い伝達効率

ストレート流路と傾斜弁座による最適化された流路レイアウトを採用し、流体の乱流と局所的な圧力損失を大幅に低減します。媒体が順方向に流れる際の抵抗が最小限に抑えられるため、パイプラインの伝達効率が高く、長期間の運用でもエネルギー消費が低く抑えられます。

漏れ防止設計と高い安全率

完全内蔵ピンシャフト構造により、従来の外部ヒンジバルブに比べてバルブステムの延長による漏れ箇所を完全に排除します。油や蒸気などの揮発性、引火性、爆発性の媒体に適しており、媒体の漏洩による安全性と環境上のリスクを排除します。

柔軟なインストールと強力な互換性

カスタマイズされた取り付け要件なしで水平および垂直パイプラインの両方の設置をサポートし、複雑な産業用パイプラインのレイアウトに適応します。フルボア範囲は DN15 ～ DN800 をカバーしており、大径条件向けに構造的に強化された設計になっています。詰まりのないスムーズな開閉を保証し、類似のバルブよりも優れた互換性を実現します。

安定したシールと高速応答

ディスクとバルブシート間の完全接着シール設計は、中圧とディスクの自重による二重の圧縮力を形成し、漏れのない遮断を実現します。スイング構造により素早い応答が得られ、逆流が発生すると瞬時に配管を遮断し、逆流を完全に遮断します。

外付けドライブ不要&低O&Mコスト

中程度の圧力差とディスクの自重によって駆動される全自動開閉。外部電源、空気供給、制御システムは必要なく、手動による介入は一切ありません。合理化された構造により故障率が低くなり、現場での設置、試運転、長期メンテナンスにかかるコストが大幅に削減されます。

動作原理

ANSI フランジ スイング 逆止弁の開閉は、パイプラインの中圧差とディスクの自重によって完全に駆動され、外部電力や手動操作は必要ありません。作業プロセスは順方向開きと逆方向遮断に分かれます。

前開き＆スムーズな搬送

媒体が入口から前方に流れ、入口圧力が出口背圧を超えると、流体の前方への推力がバルブ ディスクを持ち上げます。内蔵されたピンシャフトを中心にロッカーを介してディスクが回転し、弁座から完全に分離して流路を開きます。媒体は、通常のパイプラインの伝達効率に影響を与えることなく、最小の圧力損失で障害物なく通過します。

自動シャットオフと逆流防止保護

ポンプの停止、上流の圧力解放、パイプラインの圧力の急激な変化、その他の作業条件が発生した場合、出口の背圧がすぐに入口の圧力を超えます。逆中圧力とディスクの自重が組み合わさった力により、ディスクが逆回転してバルブシートにしっかりと押し付けられ、瞬時に流路が遮断され、逆流が遮断されます。これは、材料の相互汚染、プロセスの乱れ、媒体の汚染、圧力の不均衡を根本的に回避し、ポンプやコンプレッサーなどの上流のコア機器を逆衝撃による損傷から保護します。

アプリケーションシナリオとコンプライアンス基準

ANSI フランジ スイング 逆止弁は、優れた逆流防止性能、幅広い作業条件への適応性、長期にわたる動作信頼性を備え、中核となる産業用流体システムで広く使用されています。

● 石油化学生産装置

● 長距離の石油・ガス輸送パイプライン

●精製・化学処理装置

●工業用水処理・循環水システム

● 蒸気加熱と熱エネルギー伝達管網

上記の使用条件において、バルブはパイプラインの逆流問題を効果的に解決し、材料の混合、プロセスの乱れ、媒体の汚染、圧力の不均衡などの生産リスクを排除し、産業用パイプラインシステムにとって不可欠な安全保護コンポーネントとして機能します。

コンプライアンスおよび品質管理基準

このシリーズは、ANSI (米国規格協会) 仕様に厳密に従って設計および製造されています。フランジの寸法は ANSI B16.5 に準拠し、バルブの設計と圧力温度定格は ANSI B16.34 に準拠しており、石油およびガス用途に関連する API 業界の要件も満たしています。すべてのバルブは出荷前に厳格な静水圧強度試験とシール性能検査を受けており、過酷な産業環境での安定した長期サービスのための業界基準と現場での操作要求を完全に満たしています。

よくある質問

Q1: ANSI フランジ型スイングチェックバルブとは何ですか?その主な機能は何ですか?

ANSI フランジ スイング 逆止弁は、アメリカの規格に従って設計された一方向弁です。流れる媒体の圧力と重力を利用して自動的に開閉し、パイプライン システムの逆流を防ぎます。

逆流、ウォーターハンマー、圧力損失、媒体汚染を防止し、ポンプ、機器、パイプラインを保護するために広く使用されています。弁体は順流中に開き、流れが停止または逆転すると自動的に閉じます。

Q2: 他のチェックバルブと比較した、ANSI フランジスイングチェックバルブの利点は何ですか?

ANSI フランジ付きスイング逆止弁には、次のようないくつかの利点があります。

フルフロー設計:流量が大きく圧力損失が低いため、大規模パイプラインや高流量用途に適しています。

強力な目詰まり防止性能:大きなバルブチャンバーと幅広いディスクの動きにより、粒子や不純物による詰まりのリスクが軽減されます。

長寿命:シンプルで耐久性に優れた構造により、長期間安定した動作が可能です。

簡単なメンテナンス:フランジ接続とボルト締めボンネットにより、パイプラインを取り外さずに洗浄やコンポーネントの交換が簡単に行えます。

Q3：Class150、Class300、Class600、Class900、Class1500LBはどのくらいの圧力に対応していますか？

ANSI 圧力クラスは温度によって異なります。常温でのおおよその基準圧力は次のとおりです。

クラス150LB：約2.0MPa

クラス300LB：約5.0MPa

クラス600LB：約10.0MPa

クラス900LB：約15.0MPa

クラス1500LB：約25.0MPa

高温用途の場合は、圧力温度定格表に従って実際の使用圧力を確認する必要があります。

Q4: フランジシール面にはどのような種類がありますか?

RF (レイズドフェイス):クラス150/クラス300の水、油、ガス用途で最も一般的なシール面。

RJ (リング接合面):蒸気や石油化学システムなどの高圧高温用途に適しています。

FF（フラットフェイス）：主に低圧鋳鉄パイプラインや都市水道システムに使用されます。

Q5: 標準サイズ範囲はどれくらいですか?カスタムサイズは利用できますか?

標準サイズの範囲は、NPS 2 インチから NPS 24 インチです。 NPS 26 インチから NPS 48 インチまでの大きなサイズは、プロジェクトの要件に応じてカスタマイズできます。

当社の ANSI フランジ スイング 逆止弁は、国際パイプライン規格をサポートしており、海外プロジェクトや産業用途向けにカスタマイズできます。
