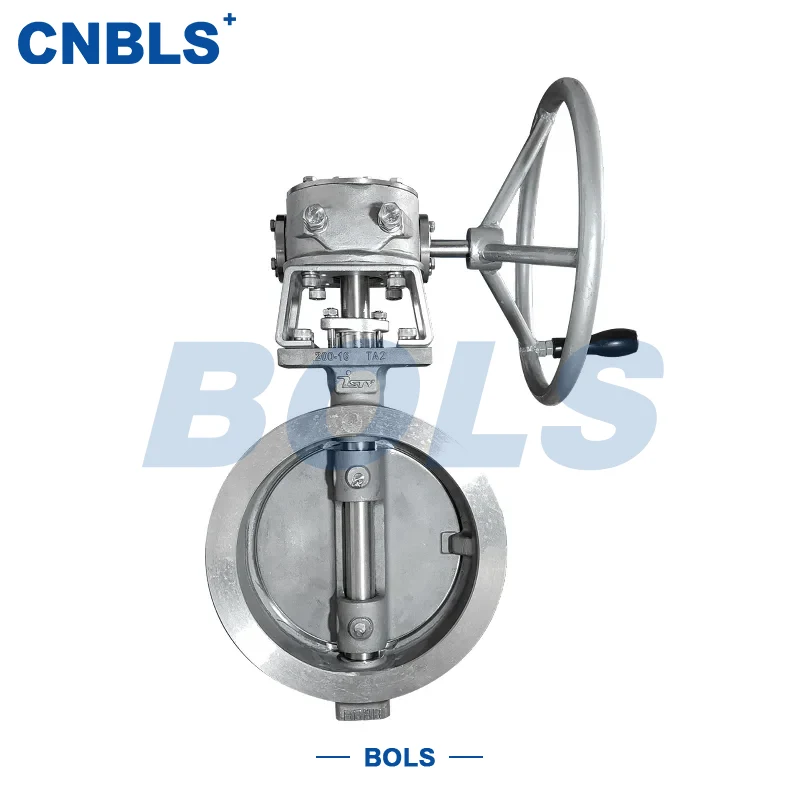

手動ステンレス鋼製フランジ型メタルハードシールバタフライバルブ

手動ステンレス鋼製フランジ型メタルハードシールバタフライバルブは、過酷な産業条件に適したオンオフおよびコントロールバルブです。耐圧コンポーネントと媒体接触コンポーネント用に主にステンレス鋼で作られており、トリプル オフセット デザインと金属ハードシール構造を特徴としています。バルブは手動で操作されてディスクを回転させ、パイプライン媒体を確実に遮断し、絞ります。実証済みの構造と最適化された力配分により、高温、高圧、腐食環境下でも安定した性能を保証します。国際市場では、この製品は一般に手動ステンレス鋼フランジ型メタルハードシールバタフライバルブと呼ばれ、石油化学、電力、冶金システムで広く使用されています。

構造上の特徴と動作原理

手動ステンレス鋼製フランジ型メタルハードシールバタフライバルブは、古典的なトリプルオフセット設計を採用しており、開閉中にディスクがシートから徐々に外れ、摩擦と摩耗が大幅に軽減されます。メタルハードシールはステンレス鋼または合金材料で作られており、シール面をステライトまたはニッケル基合金の肉盛溶接で強化することで、高温高圧条件下でも優れたシール性能を維持します。フランジ端面は GB または ANSI 規格に従って機械加工されているため、取り付け時の位置合わせが良好で、現場でのメンテナンスが容易になります。手動式のステンレス製フランジ形メタルハードシールバタフライバルブで、ハンドルまたはレバーで操作するシンプルな構造で信頼性の高いバタフライバルブです。

製品の主な特長

• オールステンレス鋼構造により、優れた耐食性と耐酸化性を実現します。

• 高温、高圧、研磨媒体に適したメタルハードシール設計

・トリプルオフセット構造により操作トルクを低減し長寿命化を実現

・フランジ接続により、安定した設置とさまざまな配管システムへの互換性が保証されます。

• 手動操作により、簡単なメンテナンスと制御された操作が可能になります。

代表的な用途

手動ステンレス鋼フランジタイプメタルハードシールバタフライバルブは、石油化学プラントの高温媒体パイプライン、電力業界の蒸気システム、冶金業界の排ガスおよび粉塵パイプライン、水処理および製紙業界の腐食性媒体システムで広く使用されています。このような厳しい環境において、手動ステンレス鋼製フランジ型メタルハードシールバタフライバルブは、頻繁な温度変化や複雑な媒体条件にもかかわらず、安定した動作を維持します。

主な技術パラメータ

• 呼び径: DN50～DN600 (NPS 2"～24")

• 圧力定格: PN10/16/25/40、クラス 150/300/600

• 接続: フランジ (GB/T 9113 / ANSI B16.5 RF)

• 操作: 手動 (ハンドル/レバー)

・温度範囲：-46℃～550℃

• 漏れクラス: クラス V (API 609)

• 構造: トリプルオフセットメタルハードシール

材料構成

バルブ本体とディスクは、さまざまな耐食性要件を満たすために、304、316、304L、316L、または 2205 二相ステンレス鋼で作成できます。バルブステムは通常、強度と靭性のバランスをとるために鍛造ステンレス鋼または二相鋼で作られています。シートとシール面は動作条件に基づいて選択され、信頼性の高い金属シールを確保するためにステンレス鋼、ステライト、またはニッケルベースの合金を選択できます。

選択と使用に関する推奨事項

バルブを選択する際は、媒体の特性、設計圧力、温度などの要素を慎重に考慮する必要があり、フランジの規格は既存の配管システムと一致する必要があります。大口径や高圧の用途では手動操作トルクを評価し、トルク低減機構が必要となる場合があります。適切な取り付けと定期的なメンテナンスにより、手動ステンレス鋼製フランジ型メタルハードシールバタフライバルブの耐用年数が効果的に延長されます。

Maintenance and Operation Management

包括的な操作およびメンテナンスの記録を作成し、フランジ接続、スタッフィング ボックス、およびシール表面を定期的に検査することをお勧めします。高温または腐食性の環境では、長期にわたる安定した動作を確保し、システムの安全性を確実に保護するために、強化された潤滑および防食対策を実装する必要があります。
