ウォームギヤドライブ フランジ形メタルハードシールバタフライバルブ

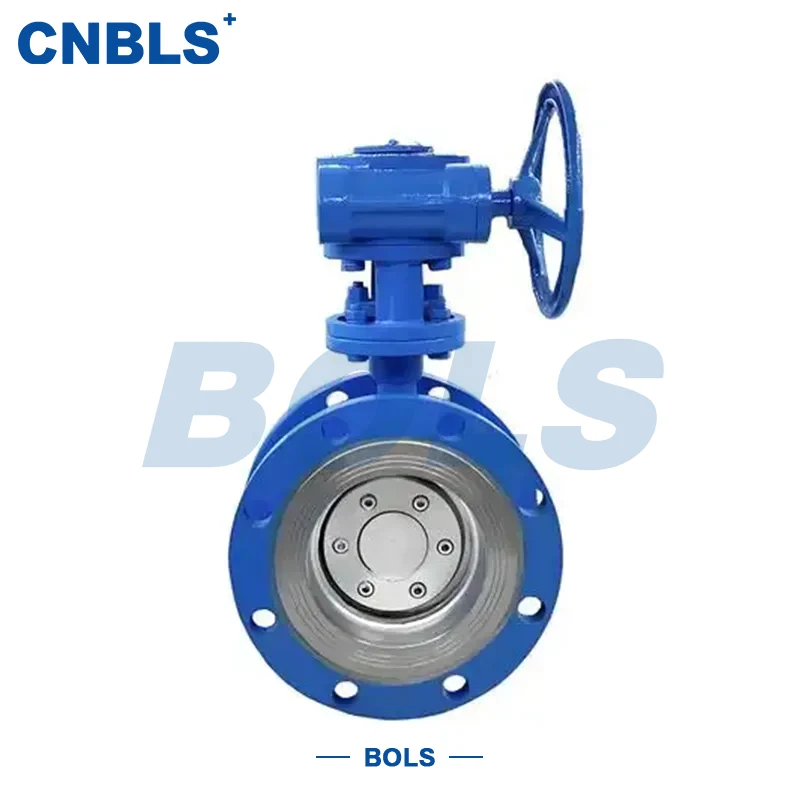

ステンレス鋼製 D343H ウォームギア駆動フランジ型メタルハードシールバタフライバルブは、高温、高圧、複雑な媒体条件向けに開発された工業グレードのバタフライバルブです。トリプルオフセット設計、フランジ接続、ウォームギヤアクチュエータの採用により、低い作動トルクと安定した絞り性能を維持しながら確実なシールを実現します。

ウォームギヤ駆動のフランジ形メタルハードシールバタフライバルブで、受圧部品は主にステンレス鋼製であり、メタルハードシール構造と組み合わせています。これにより、長期間の高温動作、粒子浸食、頻繁なサイクル下でも安定したシール性能と構造強度が確保され、高い安全性と耐久性の要件が求められる産業システムに適しています。

構造設計と動作原理

トリプルオフセットデザイン

バルブには軸方向、半径方向、および角度のオフセットが組み込まれており、動作中にディスクがシートから素早く外れることを可能にします。これにより、金属シール面間の滑り摩擦が回避され、摩耗が大幅に軽減され、耐用年数が延長されます。最終閉鎖段階では、偏心形状により信頼性の高い金属間の圧縮が生じ、安定したシールが実現します。

ウォームギアの作動

ウォーム ギヤ ドライブは大きな減速比を提供し、手動操作トルクを大幅に低減します。これは特に大径および高差圧アプリケーションに適しています。また、セルフ ロック機能も提供し、システム圧力変動時のバルブ位置の反転を防止し、操作の安全性を高めます。流量制御アプリケーションの場合、ウォーム ギヤはスムーズで正確な角度調整を可能にします。

フランジ接続

バルブの両端には、GB/T 9113 または ANSI B16.5 に準拠したフランジ接続が付いています。これにより、高い接続強度、信頼性の高いシール、取り付け、取り外し、メンテナンスが容易になり、固定配管システムでの長期運用に最適です。

製品の主な特長

オールステンレス製の耐圧構造により耐食性、高温強度に優れています。

高温、高圧、粒子を多く含む媒体に適したメタルハードシール設計

Worm gear drive ensures smooth operation, ideal for large-diameter and high-torque applications

トリプルオフセット構造により摩耗が軽減され、シールの寿命が延長されます。

標準化されたフランジ接続により、強力なシステム互換性が実現

このウォームギア駆動フランジタイプのメタルハードシールバタフライバルブは、信頼性、保守性、長期運用コストの点で明らかな利点を示します。

代表的な用途

このような厳しい環境において、ウォームギヤ駆動フランジタイプのメタルハードシールバタフライバルブは長期安定した性能を発揮し、計画外のダウンタイムの削減に役立ちます。

主要な技術パラメータ (概要)

選択と使用に関する推奨事項

選択の際には、媒体の特性、システム圧力、動作温度、サイクル頻度などの要素を慎重に評価する必要があります。研磨媒体または粒子を含む媒体の場合は、ステライト溶接シール ペアをお勧めします。腐食性の高い環境では、316L または二相ステンレス鋼材料が推奨されます。

適切な選択と標準化されたメンテナンスにより、ウォームギヤ駆動フランジ型メタルハードシールバタフライバルブの動作安定性と耐用年数が大幅に向上します。

結論

ステンレス鋼製 D343H ウォームギア駆動フランジタイプ金属ハードシール バタフライ バルブは、成熟した構造設計、安定した材料構成、信頼性の高い作動に基づいて構築されています。その安全性、耐久性、適応性における総合的な性能により、高温および高圧のバタフライ バルブ アプリケーションで一般的に使用されるソリューションとなっています。
