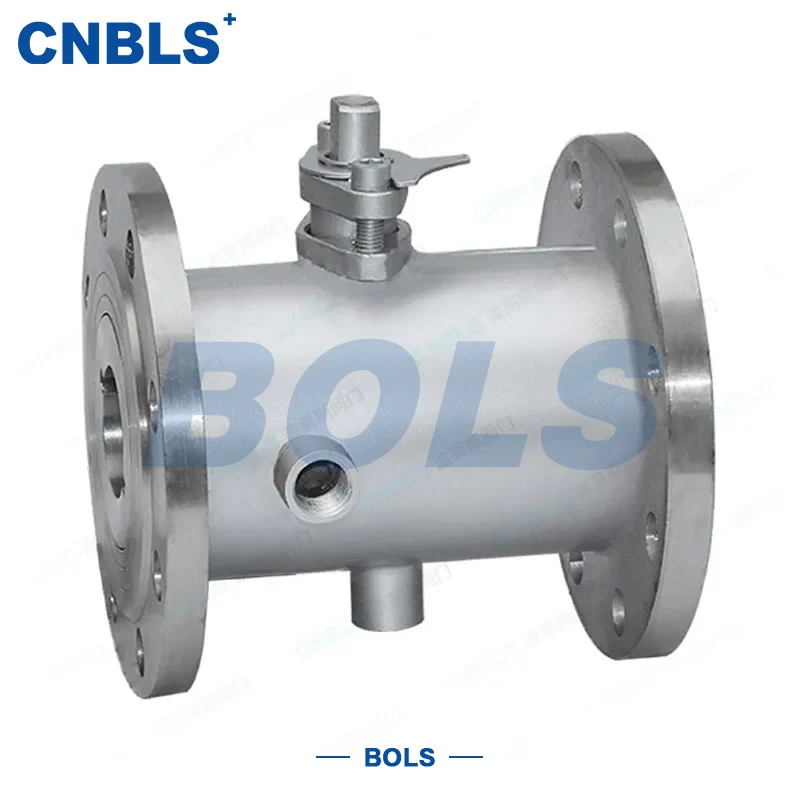

ステンレス鋼製絶縁ボールバルブ

ステンレス鋼の絶縁ボールバルブは、高粘度、結晶化しやすい、温度に敏感な流体用に特別に設計された頑丈な回転式遮断および制御バルブです。このバルブは、完全なステンレス鋼構造と統合されたジャケット付き断熱構造で構築されており、安定した媒体温度を維持して、パイプライン動作中の凝固、結晶化、粘度の上昇を防ぎます。

ボールバルブの高速動作性能と高効率の熱制御を組み合わせたステンレス鋼絶縁ボールバルブは、GB、API、ASME の国際規格に厳密に準拠して製造されています。要求の厳しい石油化学、製薬、食品、LNG、冶金用途において、信頼性の高いシール、低い熱損失、長い耐用年数を実現します。

主な機能と利点

安定した熱制御システム

ジャケットまたは真空ジャケットの設計は、蒸気、サーマルオイル、または断熱材をサポートします。温度精度は±1℃に達し、熱や冷気の損失を大幅に削減します。

フルステンレス鋼の耐食性

優れた耐食性、高温耐性、クリーンサービス適合性を備えた 304、316、316L、および 310S ステンレス鋼からお選びいただけます。

信頼のシール性能

ソフトシール (強化 PTFE/PPL) はクラス VI の漏れ率に達します。ハードシール（ステライト合金）は550℃までの温度に耐え、ISO 5208クラスAに適合します。

スムーズな動作と長寿命

0°～90°回転で素早い開閉が可能。フローティングボールまたは固定ボールデザインが利用可能です。手動、空気圧、または電気による作動のための低い作動トルク。

詰まり防止と低流れ抵抗

フルポートまたは縮小ポートのオプション。圧力損失を最小限に抑え、パイプラインの詰まりを防ぐため、高粘度の媒体に最適です。

国際規格への準拠

ステンレス鋼製絶縁ボールバルブは世界標準に完全に準拠しているため、国際プロジェクトや直接輸出に適しています。

構造と動作原理

バルブは、絶縁ジャケットを備えたステンレス鋼の本体、ステンレス鋼のボール、シート、ステム、パッキン、および接続端で構成されています。

●ボールを0°〜90°回転させて、オンオフと流量調整を実現します。

●断熱ジャケットは蒸気や熱媒油を循環させたり、断熱材を使用することで庫内温度を安定に保ちます。

●真空ジャケットバージョンは-196℃までの超低温条件向けに特別に設計されています。

技術仕様

基本パラメータ

主な材質

設計とテストの基準

●設計：GB/T 12237、GB/T 21385、API 608、ASME B16.34

●寸法：GB/T 9113、ASME B16.5、GB/T 12221、ASME B16.10

● 検査: GB/T 13927、API 598、ヘリウムリーク検出、API 607 (オプション)

●材質：GB/T 1220、GB/T 13901、ASTM A182

代表的な用途

ステンレス鋼の絶縁ボールバルブは、温度に敏感な媒体を扱うプロセスで広く使用されています。

●石油化学工業：アスファルト、重油、樹脂、溶融硫黄、パラフィン

● 医薬品および食品: シロップ、チョコレート、薬液、衛生液

● LNG および低温: 液化天然ガス、極低温輸送

● 化学物質および繊維: ポリマー、接着剤、結晶化しやすい化学物質

● 冶金とエネルギー: 高温熱油システム

セレクションガイド

温度別

●通常断熱(-29℃～425℃)：ジャケットタイプ

●超低温（-196℃～-29℃）：真空ジャケット

●高精度制御：インテリジェント温度制御ポート付き

素材別

●一般腐食：304

●強腐食・衛生的：316L

●極高温：310S

シールで

●クリーン・低粘度：ソフトシール（PTFE/PPL）

●高温、研磨媒体：ハードシール（ステライト）

圧力とサイズ別

●高圧（≧PN40）・大型（≧DN200）：固定ボール

●高粘度：全ポート推奨

設置、運用、保守

●ジャケットの流れを妨げないように水平に設置してください。

● 熱ショックを避けるため、バルブを始動する前に予熱または予冷してください。

● 0° ～ 90° の範囲内でのみ動作します。回転させすぎないでください。

●フランジ、パッキン、ジャケット接続部の漏れがないか定期的に確認してください。

● ステムベアリングには 3 ～ 6 か月ごとに高温グリースを塗布してください。

●長期停止前にドレンジャケット中。
