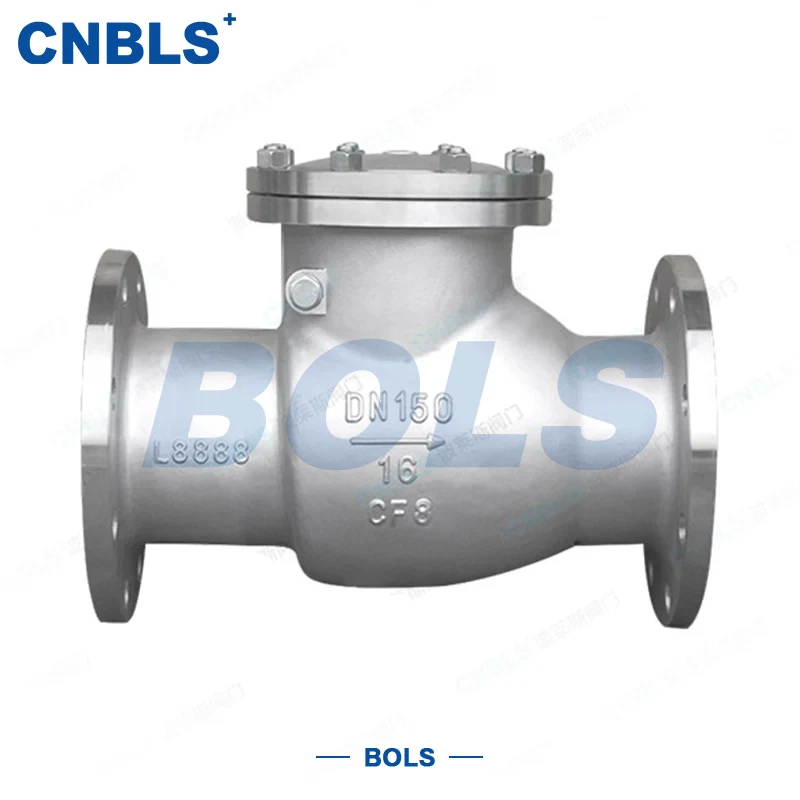

GB ステンレス製スイングフランジ逆止弁

GB ステンレス鋼製スイング フランジ逆止弁は、中国の GB 国家規格に従って設計された自動逆流防止逆止弁です。本体は 304/316/316L ステンレス鋼製で、バルブは外部電源なしで媒体の圧力によって自動的に開閉します。

順流中、ディスクはヒンジを中心に回転して開き、媒体のスムーズな通過を保証します。逆流の場合、ディスクは自重と逆圧で急速に閉じ、逆流をしっかりと遮断し、ポンプ、コンプレッサー、熱交換器、およびパイプライン システム全体を衝撃や損傷から保護します。

ステンレス鋼素材は優れた耐食性、耐高温性、耐浸食性を提供し、フランジ接続により簡単な取り付け、しっかりとした接続、強力なシール性能を保証します。

GB ステンレス鋼製スイング フランジ 逆止弁は、石油化学、都市上下水道、電力、食品、製薬業界など、腐食防止とシールに対する高い要件が求められる GB 規格の配管システムで広く使用されています。

製品の主な利点

GB規格、高い汎用性

寸法、フランジ、圧力、構造はすべて GB 規格に合わせて設計されており、設置適応の問題を発生させることなく、同じ仕様の国産バルブと直接交換できます。

オールステンレス製で耐食性・耐久性に優れています

塩素水、酸性塩基、下水、化学媒体などのさまざまな腐食環境に適しており、通常の炭素鋼バルブよりもはるかに長い耐用年数があります。

流動抵抗が少なく安定した動作を実現するスイング構造

ディスクがスイングすることで開くため、流路がスムーズで、圧力損失が低く、繊細な開閉を実現し、ウォーターハンマー衝撃を効果的に軽減します。

デュアルシーリングオプションも利用可能

高温および粒子を含む条件用の金属ハードシール。クリーン、低温、漏れゼロの要件を満たす PTFE ソフトシール。

信頼性の高いフランジ接続と容易なメンテナンス

組み立てと分解が簡単で、さまざまな産業用パイプライン、ポンプステーション、熱交換ステーション、水処理システムに適しています。

コア技術パラメータ

設計および適用基準

このバルブ シリーズの設計、材料、加工、工場テストは GB 国家標準システムに厳密に準拠しており、強力な汎用性と優れた互換性を備えています。

●スイングチェックバルブ：GB/T12236

●圧力温度定格：GB/T 12224

●面間寸法：GB/T 12221

●フランジ規格：GB/T 9113

●材質規格：GB/T1220、GB/T13401

●シール肉盛溶接：GB/T 17491

●圧力およびシールテスト: GB/T 13927

●取付仕様：GB50235

構成材料

GB ステンレス鋼スイング フランジ チェック バルブは、強化されたシール表面を備えたフルステンレス鋼ボディを特徴とし、一貫した全体的な耐食性と強度を提供します。

●ボディ/ボンネット：304/316/316Lステンレス

●ディスク：ステンレス鋼ボディ+ステライト硬質合金オーバーレイまたはPTFEソフトシールリング

●シート：ステンレス鋼ベース+超硬合金オーバーレイ層

●ヒンジ機構：鍛造ステンレス鋼。シャフトは17-4PHまたは2Cr13製

●フランジシール：316Lうず巻ガスケット

●ボルト・ナット：304/316ステンレス、本体との一貫した耐食性。

セレクションガイド

1. 圧力クラスによる選定

●PN10・PN16：都市給排水、循環水

●PN25/PN40：一般産業、石油製品、化学工学

●PN63/PN100：中高圧、高温、衝撃条件

2. 直径に応じたディスク構造による選択

●DN15～DN50：シングルディスクスイングタイプ、シンプルな構造

●DN65以上：ダブル・マルチディスクタイプでウォーターハンマーや振動を軽減します。

3. 媒体・温度に応じたシールタイプの選定

●200℃以上、パーティクル、摩耗度が高い → メタルハードシール

● ≤200℃、清浄媒体、ゼロリーク要求 → PTFE ソフトシール

4. 腐食性による材質別選定

●弱腐食性（水、空気）→304

●中腐食（塩素含有、弱酸）→316

●強腐食、極低温→316L

5. フランジ面のマッチング

パイプライン フランジのタイプ: RF 隆起面 / FM オス-メス面 / RJ リング ジョイント面を確認して、一貫性を確保します。

設置とメンテナンスv

インストール要件

● 取り付ける前に、圧力、直径、材質、フランジ面がパイプラインと一致していることを確認してください。

●矢印の流れ方向に設置してください。

● 水平設置が推奨されます。ディスク側に開口スペースを確保

●フランジボルトは斜めに均等に締め付けてください。

定期的なメンテナンス

● フランジやボンネットのシールに漏れがないか定期的に検査してください。

● ヒンジの詰まりを防ぐためにバルブキャビティ内の不純物を除去します。

●ヒンジ軸に高温グリスを塗布してください。

●摩耗したシール面は肉盛溶接で補修でき、ランニングコストを削減できます。

トラブルシューティング

● 閉まりが悪い場合：ディスク、ヒンジ、シール面に異物や損傷がないか確認してください。

●外部漏れ：ボルトの増し締めまたはガスケットの交換

● スタックアクション: 分解して内部の不純物を洗浄し、ヒンジ機構を修正します。

応用分野

GB 規格の汎用性、信頼できる耐食性、安定したシールを備えた GB ステンレス鋼スイング フランジ チェック バルブは、以下の分野で広く使用されています。

● 石油化学産業およびプロセスパイプライン

●都市給排水、塩素水処理

● 電源および発電所補助システム

●食品、医薬品、クリーン流体システム

●冶金、造船、海水、その他の腐食性媒体のパイプライン
