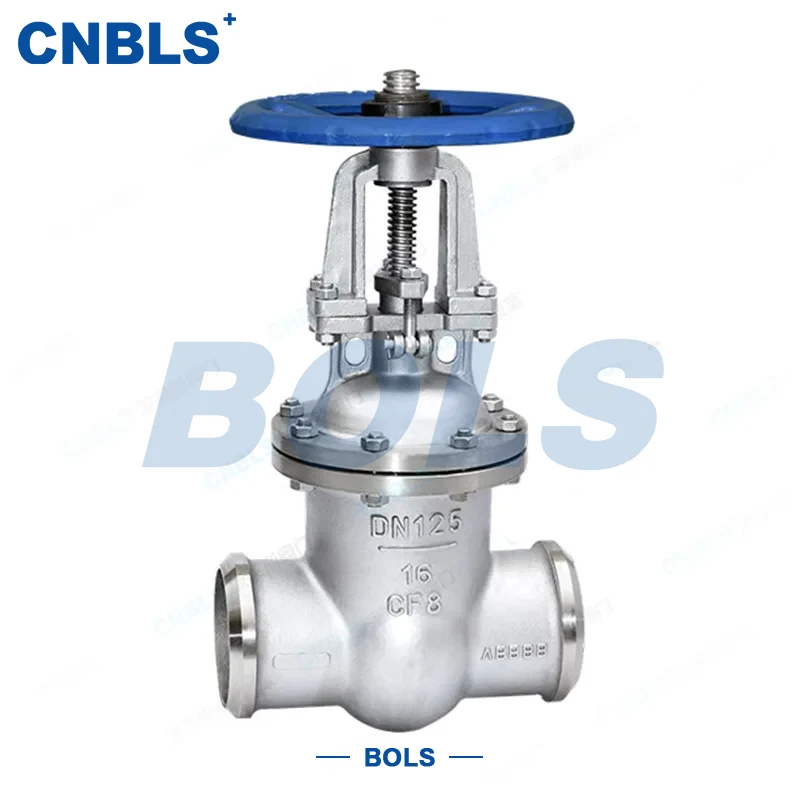

ステンレス鍛鋼製突合せ溶接式ゲートバルブ

厳格な品質管理を備えた信頼できるメーカーとして、Bolaisi は高度な鍛造および硬化技術を使用した高圧鍛造鋼製バルブの製造を専門としています。当社は、一体型鍛造ボディ、ステライトオーバーレイシール、優れた高温耐性を備えたステンレス鋼鍛造鋼突合せ溶接ゲートバルブを提供しています。当社は、厳しい産業労働条件に対応するために、カスタマイズされた圧力クラスと卸売サービスを提供しています。

技術的パラメータ

意味

Z61Y 鍛造鋼ステンレス鋼オーバーレイ ゲート バルブは、高温、高圧、高腐食性条件向けに特別に設計された手動高圧ゲート バルブです。完全鍛造ボディ、溶接接続、硬質合金オーバーレイ シール面、外側のネジとヨークのシングル ウェッジ ディスク構造が特徴です。

シール面にステライトなどの高級硬質合金をオーバーレイすることにより、耐高温性、耐摩耗性、耐かじり性、耐食性に優れています。高温、高圧、腐食性媒体のオンオフ制御を目的として、石油化学、海洋石油・ガス、製薬および化学産業で広く使用されており、高い信頼性と長寿命を備えています。

ステンレス鋼鍛造鋼突合せ溶接ゲート バルブは、一体鍛造と精密硬化技術により、過酷な使用条件に耐えることができます。

製品の利点

Z61Y ステンレス鋼鍛造鋼突合せ溶接ゲート バルブは、一体型鍛造ボディ、精密硬質合金オーバーレイ、および優れた高温耐性、耐摩耗性、耐食性を備えています。石油化学および海洋産業の厳しい条件向けに設計されており、信頼性の高い漏れゼロのシール、堅牢な構造、長い耐用年数を提供します。

API 602、ASME、その他の国際規格に厳密に従って製造されており、腐食、漏れ、耐用年数の短さなどの問題点を効果的に解決します。これらは、高温、高圧、腐食性のパイプラインのオン/オフ制御を低メンテナンスコストで行うための信頼できるソリューションです。

モデルの解釈

Z61Y-1500LB-F316 DN25 を例に挙げます。

●Z：ゲートバルブ、高温、高圧、腐食性媒体の開閉サービス用。

● 6: ソケット溶接 (SW) および突合せ溶接 (BW) を含む溶接接続。

● 1: 外側のネジとヨークのシングルウェッジディスク、スムーズな操作と簡単なメンテナンス。

● Y: 座面は硬質合金で覆われており、耐摩耗性、耐腐食性、耐高温性を備えています。

●1500LB：圧力クラス1500、高圧用途用。

●F316：鍛造316ステンレス鋼ボディ、塩化物を含む強力な腐食性媒体に適しています。

●DN25：呼び径。

コア属性

●構造：外側スクリュー＆ヨークリジッドウェッジディスク、一体鍛造ボディ、高強度、抗変形。

● 接続: 溶接 (SW / BW)、高温および高圧条件に対してしっかりと信頼性があります。

● シール: Stellite 6/12 オーバーレイを備えたメタルハードシール、漏れゼロ、API 598 / API 602 に適合。

●作動：手動標準。ギヤ、電動、空気圧、かさ歯車が利用可能です。

●材質：鍛造ステンレス鋼F304/F304L/F316/F316L/F321、耐食性・耐熱性に優れています。

●圧力とサイズ：クラス150〜2500（PN16〜PN420）、主にDN15〜DN50（NPS 1/2インチ〜2インチ）、最大DN10〜DN200。

● ボンネット: ボルト締め、溶接、または圧力自動シール式ボンネット。超高圧用のセルフシール。

構成材料

●バルブボディ/ボンネット：鍛造F304/F304L/F316/F316L/F321ステンレス鋼、一体鍛造。

●ディスク：鍛造ステンレス+ステライト6オーバーレイ、硬度≧HRC40。

●バルブシート：鍛造ステンレス鋼+ステライトオーバーレイ、安定したゼロリークシール。

●バルブステム：鍛造304/316/316L、耐摩耗性と耐腐食性のために窒化処理されています。

● グランドパッキン: 柔軟なグラファイトとニッケル線 (高温)。 PTFE とステンレス鋼 (低温)。

●ハンドル：鍛造ステンレス製、滑りにくい設計です。

●ファスナー：304/316ステンレス鋼のボルト、ナット、ガスケット。

設計および製造基準

●鍛造バルブ設計：API 602、GB/T 12224

●溶接端：ASME B16.11、ASME B16.25

●圧力温度定格：ASME B16.34

●検査＆テスト：API 598、GB/T 13927、ASTM G48

●オーバーレイ：JB/T4747

●鍛造材：ASTM A182

選定・設置・保守のポイント

選択ポイント

●一般腐食用F304/F304L。 F316/F316L 塩化物および強酸用。高温用はF321。

● 振動ラインのソケットウェルド。大口径＆高流量用の突合せ溶接。

●クラス1500以上はギアアシスト。自動化のための電気/空気圧。

設置ポイント

● 取り付ける前に、鍛造ステンレス鋼の表面を洗浄し、不動態化してください。

● 適切な溶接ワイヤ（ER316L など）を使用し、溶接後の熱処理と酸洗不動態化を行ってください。

●ステムの操作やメンテナンスのために十分なスペースを確保してください。

● 試運転前に API 598 に従ってシェルとシールのテストを実施します。

メンテナンスポイント

●パッキンにはステンレス鍛造専用潤滑剤を定期的に塗布してください。

● 6 か月ごとにシールと腐食を確認してください。

●ステライトオーバーレイによりシール面を補修し、性能を回復します。

● メディアを洗浄し、長期のシャットダウン時の腐食から保護します。
