薄肉ステンレス鋼フランジボールバルブ

ボライシは、高度な生産技術を備えた信頼できるメーカーとして、厳格な品質管理を行った省スペースの流体制御バルブを専門としています。当社は、スリムな鍛造ボディ、高い流量効率、信頼性の高いシールを特徴とする薄型ステンレス鋼フランジボールバルブを提供しています。当社は、限られたスペースの産業パイプラインシステムのニーズを満たすために、カスタマイズされたサイズと卸売サービスを提供します。

お問い合わせを送信

製品説明

薄肉ステンレス鋼フランジボールバルブスリムな鍛造ボディとフランジ接続を備えたロータリー流体制御バルブで、素早いオンオフと基本的な流量調整に使用されます。一体型の鍛造スリムボディを備えた 304 / 316 / 316L ステンレス鋼で作られており、フルボア流量、信頼性の高い双方向シール、および簡単な 90° 操作を実現します。コンパクトとしてはボールバルブ、設置スペース、重量、スイッチング効率が重要な場合に最適な選択肢です。

30-50% より薄いボディ

20-40% 軽量化

≦0.01MPa 圧力損失

425℃ 最高使用温度

製品の主な利点

省スペースのスリムデザイン

一体型の鍛造スリムボディは、従来のフランジ付きボールバルブよりも 30% ～ 50% 薄く、20% ～ 40% 軽量で、狭いスペース、スキッド、軽量機器に最適です。

高い流量効率

スムーズな流路を備えたフルボアボール。定格流量での圧力損失 ≤ 0.01 MPa、グローブバルブよりも大幅に高い流量容量。

信頼性の高い双方向シール

高温高圧サービス用の PTFE ソフトシールまたはメタルハードシール。双方向流路に対応した双方向シール。

簡単な操作と低メンテナンス

90°回転により、低い操作トルクで素早いオン/オフが可能。シンプルな構造によりコアコンポーネントの交換が容易で、汚れのリスクが最小限に抑えられます。

高品質の素材とコンプライアンス

優れた耐食性と完全な材料トレーサビリティを備えた 304 / 316 / 316L ステンレス鋼のボディ、ボール、ステム。

広い圧力と温度範囲

PN16 – PN100 (クラス 150 – 600) の動作温度範囲は、シールとシートの選択に応じて -20℃ ～ 425℃ です。

製品の定義と動作原理

薄型ステンレス鋼フランジボールバルブは、スリムな鍛造ボディとフランジ接続を備えたロータリー流体制御バルブで、素早いオンオフと基本的な流量調整に使用されます。

0° フルオープン

流れ方向に合わせたポート - 最大流量容量。

90° フルクローズ

ポートが流れに対して垂直 - 完全な絶縁。

0～90° スロットリング

中間の角度は、基本的な流量調整を提供します。

アクチュエータはステムとボールを駆動して 0° ～ 90° 回転させます。 304 / 316 / 316L 素材は、産業用途全体で幅広いメディア互換性を保証します。

コア技術パラメータ

薄型ステンレス鋼フランジボールバルブは、さまざまな温度、圧力、媒体条件に適応します。製品の安定性と信頼性を確保するために、すべてのパラメータは厳格なテストを受けており、購入者の実際の使用ニーズに直接一致しています。

パラメータ項目	パラメータ値
呼び径	DN15 ～ DN200 (NPS 1/2" ～ 8");標準: DN25、DN50、DN80、DN100
圧力クラス	PN16、PN25、PN40、PN64、PN100;クラス150、300、600
適用温度	PTFE: -20℃~120℃; FKM: -20℃~180℃; SSハードシール：-29℃～200℃。ステライト：-40℃～425℃
芯材	ボディ/ボール/ステム：304/316/316L;シール: PTFE / FKM (ソフト); SS/ステライト(ハード)
対象メディア	水、海水、食品流体、石油、作動油、化学溶剤、弱酸・アルカリ、蒸気、圧縮空気
作動	手動（レバー/ハンドル）、ウォームギア、電動（Modbusオプション）
体の構造	一体型のスリムな鍛造ボディ、30% ～ 50% 薄くなりました。フルボア

主な種類と用途のマッチング

ソフトシールマニュアル

PTFE/FKM・90°クイックオペレーション

市営水道、HVAC、食品および飲料ラインでは、迅速な手動オンオフと漏れゼロが求められます。

ハードシールウォームギヤ

金属/ステライト・高温高圧

高温と耐摩耗性が重要な石油化学、発電所の蒸気およびサーマルオイルシステム。

電動ソフトシール

電動アクチュエータ・フィードバックオプション

遠隔制御と漏れゼロを必要とする自動化された HVAC、水道ネットワーク、医薬品ライン。

完全に自動化されたパイプラインについては、ステンレス鋼電動ボールバルブ。タイトなマニホールドでのねじ接続については、当社の製品を参照してください。ステンレス鋼製雌ねじボールバルブ.

材料選択ガイド

ボディ/ボール/ステム

304 一般サービス

水、空気、油。 -20℃〜100℃;地方自治体および一般産業にとって費用対効果が高い。

316 耐食性

塩化物、海水、弱酸のサービス。耐孔食性が向上します。

316L 衛生グレード

強い腐食性と衛生的なサービス。食品および医薬品ライン向けの FDA / 3A 準拠。

シール

PTFE -20℃～120℃

強い耐食性、漏れなし。

FKM（バイトン） -20℃～180℃

耐薬品性に優れています。

SSハードシール -29℃～200℃

高圧および研磨媒体。

ステライトハードシール 425℃まで

極度の耐摩耗性。

典型的なアプリケーションシナリオ

薄型ステンレス鋼製フランジボールバルブは、スリムなデザイン、効率的なスイッチング、信頼性の高いシールを備えており、設置スペースとスイッチング効率が重要なさまざまな業界の配管システムで広く使用されています。

食品および医薬品

316L + PTFE ソフトシール、高密度生産ライン向けのスリムなデザイン。

石油化学

316 / 316L ハードシール、クラス 150 ～ 600、高温溶剤およびサワー原油用。

自治体と建設

給水、HVAC、および二次給水システム用の 304 ソフトシール。

産業および海洋

油圧、空圧、海洋システム向けのスリムで軽量。強い耐振動性。

新しいエネルギーと電力

太陽光発電、風力発電、発電所の高温冷却および蒸気ライン用のハードシール。

設置とメンテナンス

設置ポイント

双方向シール。メンテナンスの便宜上、フローの矢印に従ってください。十分な操作スペースを確保してください。
フランジをきれいにしてください。適切なガスケットを使用してください。ボルトは十字に2～3段階に分けて締めてください。
クリーンなパイプライン。ボールの回転をチェックします。設置前に電動アクチュエータをテストしてください。
試運転前にゆっくりと加圧し、空気を抜き、30 分間圧力テストを行ってください。

メンテナンスポイント

定期検査：漏れ、ボルトの締め具合、動作を確認します。毎月ステムに注油してください。
漏れが発生した場合は、ガスケット、シート、パッキンを交換してください。摩耗した硬質シールの表面を再仕上げまたは交換します。
外装をきれいにし、防錆油を塗布します。塩化物/塩環境での保護を強化します。
圧力をかけながら修理しないでください。詰まりを優しく取り除きます。アクチュエータのトラブルシューティングを安全に行います。
ライフサイクル管理のために保守記録を確立します。

ボライシバルブを選ぶ理由

検証された品質システム

認定済みGB/T 19001-2016 / ISO 9001:2015国際的な品質管理システム。

社内での鍛造および機械加工

自社の温州工場で原材料からバルブ完成品まで完全なプロセス管理を行っています。

100% 圧力テスト済み

すべての薄フランジボールバルブは出荷前にシェルテストとシートテストが行われます。

エンジニアリングサポート

当社の技術チームは、ボディの材質、シールの種類、圧力クラス、作動の選択をお手伝いします。

全製品範囲

弊社でも供給しておりますステンレス鋼製フランジ付きボールバルブ, ジャケット絶縁ボールバルブそして炭素鋼ボールバルブ.

OEMおよびODMが利用可能

カスタムサイズ、材質、フランジ規格、作動およびネームプレートのブランド化がサポートされています。

製品イメージ

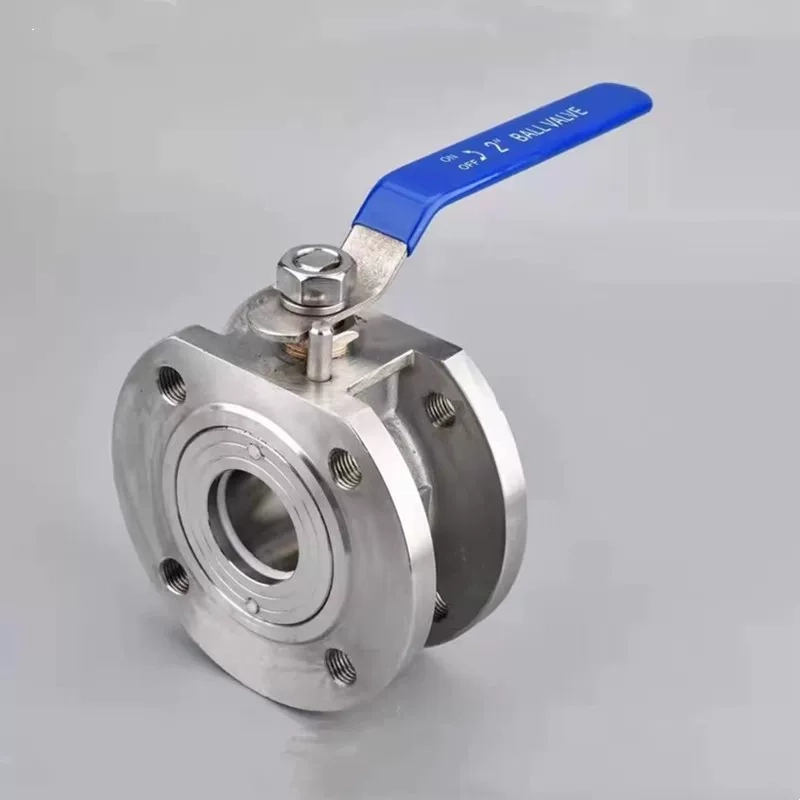

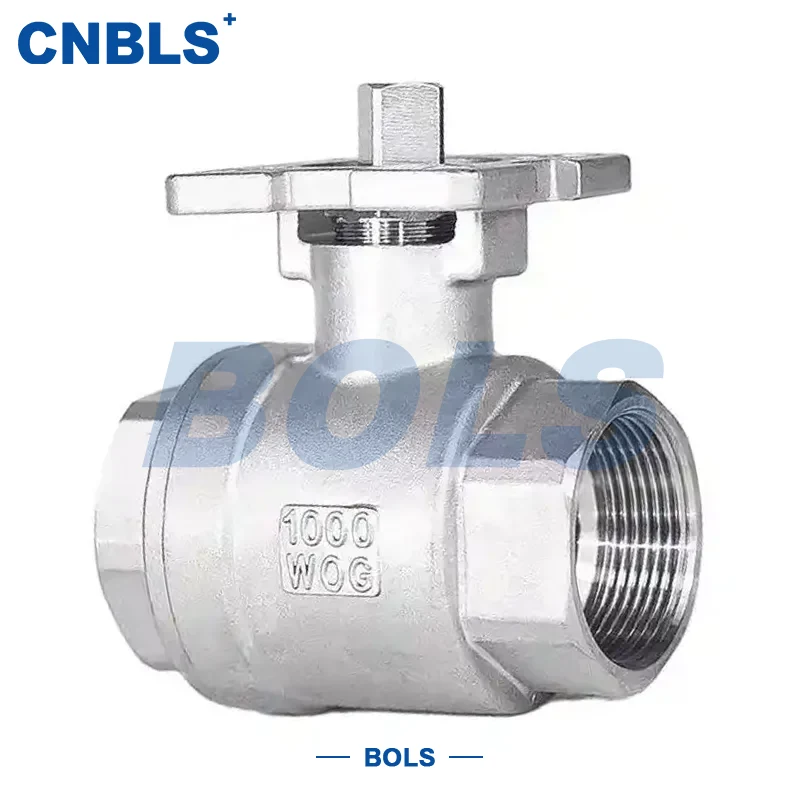

Thin Stainless Steel Flange Ball Valves – Slim Forged Flanged Ball Valve for Space-Limited Pipelines — 薄型ステンレス鋼製フランジボールバルブ — DN15～DN200、PN16～PN100 (クラス150～600)、304 / 316 / 316L、スリムな鍛造ボディ。

よくある質問

薄型ステンレス製フランジボールバルブとは？

従来のフランジ付きボールバルブと比較して30～50％の薄型化、20～40％の軽量化を実現したスリムな一体鍛造ボディのフランジ付きボールバルブです。フルボア流量、双方向シーリング、90°の素早いオンオフ操作を提供し、限られたスペース、密集した配管レイアウト、軽量機器に最適です。

スリムなデザインにより、どのくらいのスペースと重量が節約されますか?

標準的なフランジ付きボールバルブと比較して、スリムな鍛造ボディは 30% ～ 50% 薄く、20% ～ 40% 軽量です。これにより、サポート要件が軽減され、配管レイアウトが簡素化され、総設置コストが削減されます。これは、スキッド、海洋システム、モジュール式プロセスユニットにおいて特に有益です。

どのような圧力クラスとサイズが利用可能ですか?

弊社では、標準サイズ DN25、DN50、DN80、DN100 の DN15 ～ DN200 (NPS 1/2" ～ 8") の薄型ステンレス鋼フランジボールバルブを製造しています。圧力クラスには、さまざまなパイプライン定格に適合する PN16、PN25、PN40、PN64、PN100 およびクラス 150、300、600 が含まれます。

ソフトシールとハードシールの違いは何ですか?

ソフトシールは PTFE または FKM シートを使用し、-20℃ ～ 180℃ で漏れなく使用できます。水、HVAC、食品および一般化学ラインに最適です。ハードシールはステンレス鋼またはステライトシートを使用し、-29℃～425℃の高圧および研磨媒体での使用に対応します。石油化学、蒸気、サーマルオイル、発電所の用途に最適です。

電動アクチュエータでバルブを自動化できますか?

はい。すべてのモデルは、標準 ISO 5211 取り付けパッドを介して電気 (オンオフまたは変調、Modbus オプション) および空気圧アクチュエーターを受け入れます。ウォームギアと手動レバーまたはハンドホイールのオプションも利用できます。私たちのを参照してくださいステンレス鋼電動ボールバルブ参考までに。

OEM/ODM製造は可能ですか?

はい。直接工場として、カスタムボディ材質 (304 / 316 / 316L)、シールタイプ (PTFE / FKM / SS / ステライト)、フランジ規格 (GB / ANSI / DIN / JIS)、作動および顧客ブランディングをサポートします。図面または仕様書をお送りいただければ、それに応じてお見積りさせていただきます。お願いしますお問い合わせ詳細については。
