ステンレス鋼製雌ねじティーボールバルブ

Bolaisi は、産業用流量制御ソリューション向けに一貫した品質とプロフェッショナルな製造を提供します。当社は、鍛造ステンレス鋼、1000 WOG 圧力定格、信頼性の高い T/L ポート制御を備えた、API 608 および ASME 規格に準拠して構築されたステンレス鋼製雌ねじティーボールバルブを供給します。経験豊富なメーカーとして、当社は高度なねじ込み設計、安定したシール、カスタマイズされたオプションを提供し、世界中の卸売およびプロジェクト調達をサポートします。

お問い合わせを送信

製品説明

ステンレス鋼製雌ねじティーボールバルブ中高圧パイプラインに信頼性の高いマルチポート制御を提供します。高い圧力定格、柔軟な流路、ねじ込み取り付け、耐食性ステンレス鋼ボディを備えているため、配管レイアウトが効果的に簡素化され、設置とメンテナンスのコストが削減されます。マルチポートとしてボールバルブこれらは複数の業界で広く使用されており、流れの混合、分流、遮断サービスの信頼できるソリューションとして機能します。

1000 WOG 高圧定格

1000 psi (≈6.9 MPa) の定格で、水、石油、ガスのサービスで安定した性能を発揮します。

T型およびL型マルチポート制御

T ポートは混合と分流用、L ポートは切り替えと遮断用 - 1 つのバルブ、複数の流路。

めねじによる取り付け

標準の NPT / BSPT / G ネジ - 溶接は不要で、工具が軽くて取り付けが簡単です。

鍛造ステンレススチールボディ

304 / 316 / 316L のワンピースまたはツーピース鍛造構造により、強度と耐食性が向上します。

ANSI クラス VI ゼロリーク

高強度シールを備えた PTFE / PPL シートは、信頼性の高いタイトな遮断を実現します。

柔軟な作動

手動ハンドルまたはギアボックス。 ISO 5211 マウントを備えた電気および空気圧アクチュエータが利用可能です。

製品の定義

ステンレス鋼製雌ねじティーボールバルブは、1000 WOG 定格のマルチポート流量制御バルブで、水、油、ガスのサービスに適しています。 T型またはL型ボールを使用し、90°回転により流れの混合・分流・切替を実現します。

ワンピースまたはツーピースの鍛造ボディと雌ねじ接続 (NPT / BSPT / G) により、溶接を行わずに工具を使わずに取り付けることができます。 304 / 316 / 316L ステンレス鋼製で、高強度、耐食性、長寿命が特徴で、石油化学、HVAC、工業、食品、製薬システムで広く使用されています。フランジ付きパイプライン接続については、当社のステンレス鋼製フランジ付きボールバルブ.

技術的パラメータ

パラメータ項目	パラメータ値
圧力クラス	1000 WOG (1000 psi ≈ 6.9 MPa);シェルテスト: 1500 psi (≈10.3 MPa)。シールテスト: 1100 psi (≈7.6 MPa)
呼び径	1/4インチ～2インチ(DN8～DN50);主なサイズ: 1/2 インチ (DN15)、3/4 インチ (DN20)、1 インチ (DN25)、1-1/2 インチ (DN40)
ボールタイプ	Tタイプ（3方向混合・分流）、Lタイプ（2方向分流・遮断）
ボディの構造と接続	ワンピース/2ピース鍛造ステンレススチール;めねじ（NPT / BSPT / G）、溶接不要
芯材	ボディ/ボール/ステム: 304 / 316 / 316L ステンレス鋼。シート: PTFE / PPL;シール: 高強度ゴム/柔軟なグラファイト
適用温度	PTFEシート：-20℃～120℃、 PPLシート：-20℃～200℃
対象メディア	水、油、天然ガス、LPG、圧縮空気、化学溶剤、弱・強腐食性媒体
操作方法	マニュアル(バタフライ/スクエアハンドル/ギアボックス);オプション: 電気 (オンオフ / 変調)、空気圧 (単動 / 複動)、ISO 5211 取り付け

1000WOGの意味

1000 WOG は、バルブ業界における普遍的な圧力および媒体の評価です。

水

上水、循環水、水道水、微腐食性廃水。

油

鉱物油、作動油、潤滑油、ディーゼル、ガソリン。

ガス

天然ガス、LPG、圧縮空気、不活性ガス。

1000

定格圧力

中高圧パイプラインの使用圧力 1000 psi (≈6.9 MPa)。

T 型ボールと L 型ボール: コアの違い

比較項目	T型ボール	L型ボール
パス構造	T字型3ウェイ、3ポート交換可能	L字2ウェイ、2ポート接続
コア機能	混合、分流、収束	迂回、遮断
該当するシナリオ	媒体混合、液圧分配、マルチチャンネルシステム	フロー切り替え、回路遮断
シール性能	ANSI クラス VI	ANSI クラス VI (より安定した)
使用上のタブー	圧力差が大きい場合は3方全開を避けてください。	3方向接続は厳密には禁止

材料選択ガイド

304 ステンレス鋼

一般水・油・ガス用。 -20℃〜120℃;最も一般的なアプリケーション。

316 ステンレス鋼

軽度の腐食性媒体および塩化物を含む流体用。耐孔食性が向上します。

316L ステンレス鋼

強腐食性ガス、酸、アルカリ、塩化物ガス用。溶接性、耐食性に優れています。

シートマッチング

PTFE: 良好な密閉性、一般的な温度。 PPL: 200℃までの高温。

コア機能

高圧定格

1000WOG（6.9MPa）、高圧使用にも安定。

マルチポート制御

混合、分流、切り替え用のT/L型ボール。

簡単な取り付け

標準の NPT / BSPT / G ネジ、溶接は不要です。

プレミアム素材

耐食性に優れた鍛造ステンレスボディ。

確実なシール

ANSI クラス VI のゼロ漏れ性能。

柔軟な運用

手動・電動・空圧、ISO 5211搭載。

広い温度範囲

-20℃～200℃（シート材質により異なります）

設置とメンテナンス

設置ポイント

ボールの種類（T/L）、サイズ、圧力、ネジ、材質をご確認ください。
取り付ける前にネジ山とバルブキャビティを清掃してください。
PTFE テープまたはネジ山シーラントを使用してください。きちんと締めてください。
ハンドルの操作スペースを十分に確保してください。
使用前に1000WOG規格による圧力テストを実施してください。

メンテナンスポイント

漏れ、腐食、動作を定期的に検査します。
外装部品を洗浄し、防食保護を施します。
漏れが発生した場合は、シートとシールを交換してください。
電気/空気圧アクチュエータの場合: モーター、エア供給、リミットスイッチを確認してください。
圧力をかけた状態で修理しないでください。

典型的なアプリケーションシナリオ

石油化学:媒体の混合、分流、切り替え。
工業製造:油圧システムと冷却回路。
自治体の空調設備:水の混合と分配。
食品および医薬品:サニタリー液体コントロール (316L)。
ガスとエネルギー:天然ガス/LPGライン切り替え。

ボライシバルブを選ぶ理由

検証された品質システム

認定済みGB/T 19001-2016 / ISO 9001:2015国際的な品質管理システム。

社内での鍛造および機械加工

自社の温州工場で原材料からバルブ完成品まで完全なプロセス管理を行っています。

100% 圧力テスト済み

すべてのティーボールバルブは、出荷前に 1000 WOG 要件に基づいてシェルテストとシールテストが行われます。

エンジニアリングサポート

当社の技術チームは、T タイプまたは L タイプ、シート材質、ねじ規格、作動の選択をお手伝いします。

全製品範囲

弊社でも供給しておりますステンレス鋼製雌ねじボールバルブ, ステンレス鋼電動ボールバルブそして三方フランジボールバルブ.

OEMおよびODMが利用可能

カスタムサイズ、材質、ねじタイプ、作動およびネームプレートのブランド化がサポートされています。

製品イメージ

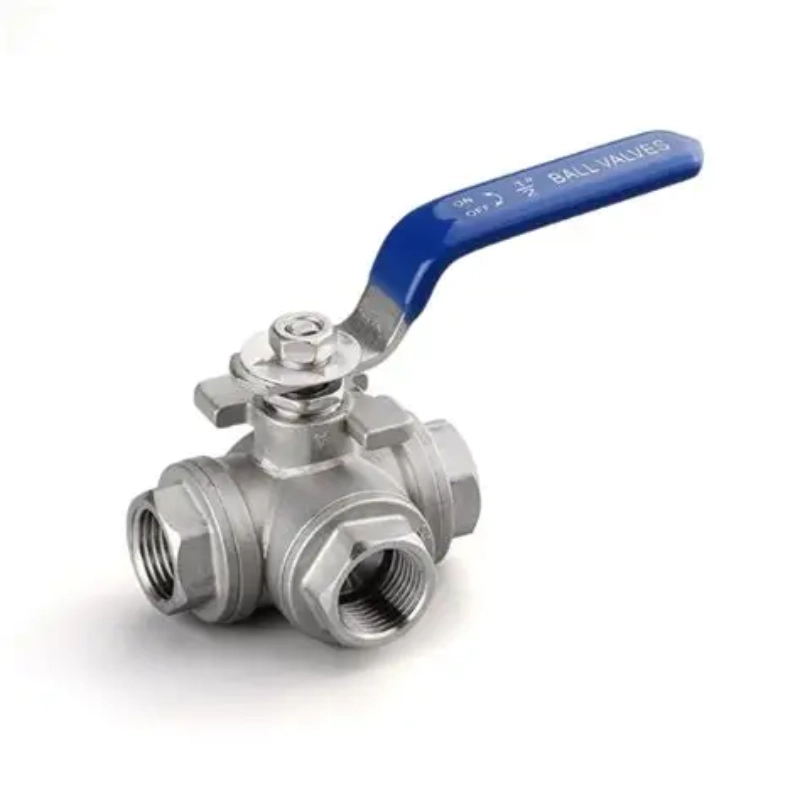

Stainless Steel Internal Thread Tee Ball Valves – 1000 WOG T-Type and L-Type Three-Way Ball Valve — ステンレス鋼製雌ねじティーボールバルブ - 1000 WOG、T タイプ / L タイプ、DN8 ～ DN50、NPT / BSPT / G ねじ付き。

よくある質問

三方ボールバルブのT型とL型の違いは何ですか？

T 型ボールには、3 つのポートを交換可能に接続する T 型通路があり、流れの混合、分流、収束に最適です。 L型ボールはL字型の流路を持ち、一度に2つのポートのみを接続するため、流れの切り替えや遮断に適しています。混合デューティの場合は T タイプを選択し、回路を分流または分離する場合は L タイプを選択します。

ボールバルブの 1000 WOG は何を意味しますか?

1000 WOG は、バルブが水、石油、ガスのサービスで 1000 psi (約 6.9 MPa) の作動圧力に耐えることを意味します。これは、ねじ付きステンレス鋼ボールバルブに対する業界の一般的な評価であり、水、石油、天然ガス、LPG、圧縮空気を扱う中高圧パイプラインへの適合性を示します。

どのようなサイズとネジ規格が利用可能ですか?

当社は、1/4 インチから 2 インチ (DN8 から DN50) までのステンレス鋼製雌ねじティーボールバルブを製造しており、主なサイズは 1/2 インチ、3/4 インチ、1 インチ、1-1/2 インチです。標準ねじオプションには、NPT、BSPT、および G (BSPP) が含まれます。ご要望に応じてカスタムねじ規格も利用可能です。

これらのバルブは電気または空気圧アクチュエータを使用して自動化できますか?

はい。すべてのモデルは、アクチュエータを直接取り付けるための ISO 5211 取り付けパッドを備えています。電気 (オンオフまたは変調) アクチュエータと空気圧 (単動または複動) アクチュエータがオプションとして利用可能で、自動プロセス制御システムに適しています。私たちのを参照してくださいステンレス鋼電動ボールバルブ参考までに。
