フランジ型ゲートバルブ

水、油、蒸気などの媒体を使用したテストにより、剛性ゲートによる極めて低い流動抵抗と漏れゼロのシール性能が確認されています。フランジ ゲート バルブは、手動、ウォーム ギア、空気圧、電気駆動などのさまざまな作動方法をサポートしています。プロのバルブサプライヤーとして、Bolaisi は鋳造、機械加工、圧力試験プロセス全体にわたる品質管理基準を厳格に遵守し、都市水道、地域暖房、石油化学、発電、冶金、ガス供給などの分野にわたる大口径パイプラインの完全遮断の要件を満たしています。

詳しい紹介

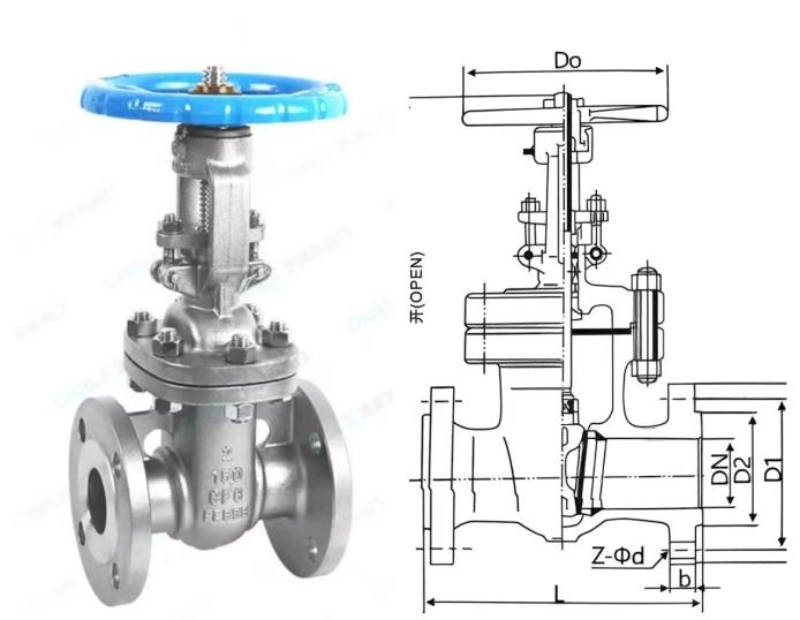

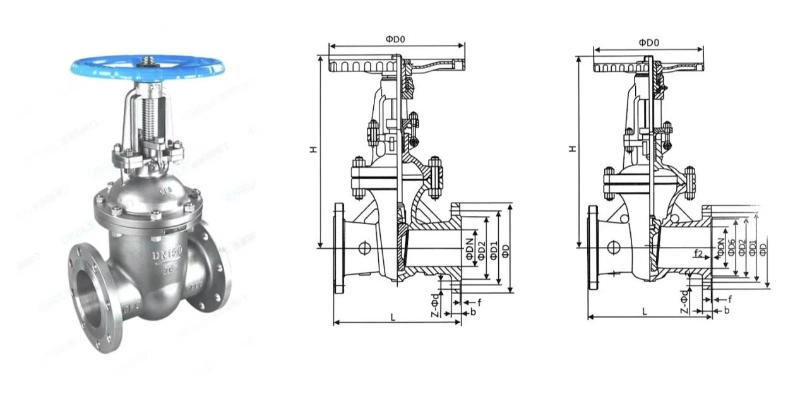

Bolaisi は工業用流体遮断バルブの研究開発と製造を専門とし、浙江省温州にステンレス鋼バルブの生産拠点を置いています。流体配管システムの信頼できるサプライヤーとして、同社は包括的なクローズドループ品質管理システムを確立しています。これには、未加工の鋼材の探傷、バルブ本体の鋳造と熱処理、精密ゲート研削、パッキンの組み立てから完成品の二段階試験（静水圧および空気圧）までのすべてが含まれます。工場から出荷される前に、すべてのゲート バルブは高温/低温での性能と圧力耐久性についての模擬テストを受けます。ゲート バルブ製造における長年にわたる深い専門知識を活かし、このブランドは、低い流れ抵抗、ゼロ漏れ、長い耐用年数を特徴とする製品に焦点を当てています。圧力定格、シール能力、および高温性能に関するすべてのデータは、長期にわたる実際のパイプラインテストから得られており、正直で正確な仕様が保証されています。製品図

製品仕様

1.ブランド/モデル: Bolaisi Z41H/W-10P/16P/25P/40P/64P

2.本体材質：WCB鋳鋼/304または316ステンレス鋼（高温耐食性）

3.呼び径：DN15–DN1200

4. シールタイプ: PTFE ソフトシールまたは金属対金属ハードシール

5.圧力定格: PN10/PN16/PN25/PN40/PN64

6. 流れの方向: 双方向の流れ。ウェッジゲートは双方向のシールを提供します

7. 接続タイプ: GB 標準フランジまたは ANSI 標準フランジ

8. バルブ構造：くさび型両板ストレートスルーゲートバルブ

9. 適用媒体：清水、油、天然ガス、高温蒸気、弱腐食性流体

10. 動作温度: ソフトシール≤150°C;メタルハードシール≤425°C

11. 作動方法: 標準手動操作。オプションでウォームギア、空気圧、または電動アクチュエーターが利用可能

12. 開閉原理: ステムがゲートを持ち上げて完全に開きます。ゲートを下げてパイプラインを完全に遮断します。スロットル損失なし

アプリケーションシナリオ

産業部門: 石油、化学処理、発電、冶金、天然ガス輸送。蒸気、油、酸・アルカリ、燃料ガスなどの流量制御（ON/OFF）に使用されます。

自治体および民間: 都市の給水、下水処理、および HVAC システム。水や蒸気の流れを遮断するために使用されます。

特殊な動作条件: 高温/高圧パイプライン、微粒子を含む媒体、腐食性の高い媒体、長距離送電パイプラインなど。

セレクションガイド 呼び径

標準サイズ：DN15–DN600; DN700 ではカスタム サイズも利用可能–DN1200。

呼び圧力

最も一般的な: PN10、PN16、PN25、PN40。高圧用途：PN64。低圧バルブを高圧用途に使用しないでください。

フランジ標準

一般蒸気、水処理、標準プロジェクト→ RF（レイズドフェイス）

高圧、ガスケットの吹き抜け防止→ FM (女性/男性顔)

有毒または危険な化学媒体→ TG（タングアンドグルーブフェイス）

高温高圧、過熱蒸気、熱媒油→ RJ（リング接合面）

バルブボディ材質

WCB (コード C) 例: Z41H-25C

温度範囲: -29°C～425°C

媒体：飽和蒸気、熱媒油、循環水、ディーゼル、潤滑油、非腐食性油

CF8 304 ステンレス鋼 (コード P) 例: Z41W-16P

温度: -20°C～425°C

媒体: 弱酸性廃水、食品グレードの媒体、水道水、弱腐食性化学流体

CF3M 316L ステンレス鋼 (コード RL) 例: Z41W-16RL

温度: -20°C～425°C

媒体: 塩化物を含む媒体、海水、弱酸/アルカリ化学原料。 304と比較して優れた耐食性

シールタイプ

Z41H (Cr13 金属対金属ハードシール)

シール面: Cr13 ステンレス鋼オーバーレイ。温度耐性≤425°C

適した用途: 蒸気、油、大きな粒子のないきれいな媒体

最高のコストパフォーマンス。標準的な熱工学プロジェクトに推奨される選択肢です。 Z41Y（ステライト合金表面硬化）

耐摩耗性、耐高温性、耐浸食性に優れています。 550℃までの温度に耐えます°C.

推奨用途：過熱蒸気、熱媒油、粉塵や炭素粒子を含む媒体、頻繁に開閉を必要とするパイプライン。

Z41Y はシール面の耐摩耗性が高いため、粉末および粒状媒体に最適です。

Z41W (バルブ本体から直接機械加工された一体シール面)

バルブ本体の素材自体がシール面として機能します (一般に 304/316 ステンレス鋼バルブに使用されます)。

硬い粒子のない、清潔で腐食性の媒体にのみ適しています。シール面に傷がつきやすいため、シルトやほこりを含む媒体にはお勧めできません。

作動方法

DN40–DN200: 手動ハンドホイール (標準構成)。

DN250以上：作動トルクを軽減し開閉を容易にするため、ベベルギヤ駆動を推奨します。

遠隔自動制御の場合：電気式または空圧式のアクチュエータを取り付けることができます。

プリセールスサービス |専門的なコンサルティングとリスクのない選択

無料のプロフェッショナル選択サービス: お客様のパイプライン媒体、温度、圧力、動作条件、フランジ規格、およびアプリケーションシナリオに基づいてバルブモデルを正確にマッチングし、モデル、材料、またはシール構造の選択の誤りによって引き起こされるプロジェクトのリスクを排除します。

正確な見積りとソリューション計画: お客様のパラメータ、数量、カスタマイズ要件に応じてコストを 1 対 1 で計算し、詳細な見積りと最適なソリューションを提供します。—恣意的な値上げや材料の手抜きをせず、透明性のあるリーズナブルな価格設定を提供します。

技術データと認定書類の提供: 製品図面、寸法仕様、材料の詳細、圧力/温度定格、工場認定、ワークショップ機能への販売前アクセスを無料で提供し、プロジェクトの開始、承認申請、入札登録を容易にします。

無料のサンプル検査、工場訪問、およびビデオ検査: サンプルのレビュー、生産ラインのオンラインビデオツアー、およびリアルタイムのワークショップの映像をサポートしており、お客様は現場で生産、圧力試験、品質管理プロセス全体を検査できます。

インセールスサービス |エンドツーエンドの追跡、厳格な品質およびスケジュール管理

注文詳細の検証: モデル、材質、圧力定格、規格、接続タイプ、梱包要件、出荷日を再確認して、エラー、欠落、パラメータの不一致を排除します。

生産の追跡と更新: プロセス全体にわたるリアルタイムの写真とビデオの更新—スケジュール、機械加工、バルブの組み立て、シールの調整、最終圧力テストをカバーします。—クライアントに生産の進捗状況を常に知らせます。

包括的な品質管理と個別の圧力テスト: すべてのバルブは工場から出荷される前に、1.5 倍のシェル静水圧テストと低圧エアシールテストを受けます。漏れがなく、完璧なユニットのみが倉庫に保管され、受け入れ基準が厳格に遵守されます。

標準化された輸出梱包:防錆処理、耐衝撃梱包、無垢材パレットまたは輸出グレードの木箱を使用して、海上輸送および物流中の錆、損傷、変形を防ぎます。

完全な文書パッケージ: 契約書、請求書、梱包リスト、品質検査報告書、圧力試験報告書、材料証明書、通関書類を同時に提供します。すべてのデータは一貫性について相互検証され、顧客の調整、会計、通関、税還付、プロジェクトの承認が容易になります。

オンタイム納品:確立された生産スケジュールにより、大量注文とカスタム注文の両方で安定した納品が保証されます。スケジュールは恣意的な遅延なく厳密に維持されます。

アフターサービス |迅速な対応、安心の保証

長期保証範囲: 工場で製造された純正バルブには正式な保証が付いています。人為的ミスや誤操作が原因でない問題については、保証期間内であれば無料の修理、交換、技術サポートが提供されます。

24 時間の迅速な対応: インストールに関する質問、操作上の不具合、またはアプリケーションの互換性の問題に対する即時の相談、対応、および解決—遅延やバックパッシングはありません。

設置ガイダンスと技術サポート：正しく動作させるための設置方法、使用上の注意、メンテナンス手順などについて無料でアドバイス（例：ゲートバルブの絞り厳禁、ハードシールバルブの高温適性の説明など）。

アフターセールス問題の適切な処理: 輸送中の損傷、製品の欠陥、または互換性の問題が発生した場合は、直ちに検証、交換、または修正を行い、クライアントのプロジェクトや輸出注文のスムーズな受け入れを保証します。輸出貿易の包括的なアフターサポート：海外のお客様の通関手続き、書類提出、目的地港の調整をサポートし、国際注文をスムーズに履行できるようにします。

Bolaisi GB-Standard ゲート バルブを選択する理由?

大口径、低流量抵抗、高温耐性、自動化対応性を備えた GB 規格のシャットオフ ゲート バルブをお探しですか? Bolaisi Z41 シリーズ ゲート バルブを選択してください。これらのバルブは、成熟したステンレス鋼鋳造プロセスを使用して構築され、さまざまな動作条件下で広範なパイプラインテストを通じて検証され、あらゆる段階で厳格な品質管理を受けています。産業用バルブの専門サプライヤーとして、当社はあらゆる仕様と圧力定格を備えたワンストップソリューションを提供します—DN15 ～ DN1200 のパイプサイズをカバー—メインパイプラインの遮断がより安全になり、メンテナンスの心配がなくなりました。 Bolaisi GB 標準ゲート バルブを選択すると、超低流量抵抗、双方向ゼロ漏れ、高温耐性、自動化の容易な統合という 4 つの主要な利点が得られます。

FAQ（よくある質問）

Q1: ゲートバルブを使用して流量を調整したり、部分的に開いた位置で長期間動作させたりすることはできますか?

A: ゲートバルブは全開/全閉遮断サービス用に設計されています。スロットル（部分的に開く）に使用することはお勧めできません。部分的に開いた状態が長く続くと、ゲートのシール面が高速の流体浸食にさらされ、急速なシールの摩耗と内部漏れが発生します。流量調整にはグローブバルブまたはコントロールバルブを推奨します。

Q2: 高温（400℃）用にどのようなタイプのシールを選択すればよいですか？°C) 蒸気パイプライン?

A：蒸気温度が150℃を超える場合°C、金属対金属のハードシールされたゲート バルブを使用する必要があります。周囲温度の水、ガス、または油には、PTFE ソフトシールが適しており、よりコスト効率が高くなります。

Q3: WCB 鋳鋼製バルブ本体は、海水や塩化物イオン含有量の高い媒体に使用できますか?

A: WCB 炭素鋼は、きれいな水、蒸気、油にのみ適しています。塩化物イオンレベルが高い腐食環境用—海水や酸洗工程など—ステンレス鋼 (304 または 316) のバルブ本体が必要です。

Q4: バルブステムにわずかな漏れが発生した場合、修理のためにバルブをパイプラインから取り外さなければなりませんか?

A: バルブ本体を取り外す必要はありません。修理は上部グランドを緩め、内部のフレキシブルパッキンを交換するだけで完了します。プロセスは簡単で、ダウンタイムが最小限に抑えられます。

Q5: 手動ゲートバルブに電動アクチュエータを後付けできますか?

A: はい。バルブ本体は標準化された拡張ステムを備えているため、バルブを適切なトルクの電気または空圧アクチュエータと組み合わせるだけで自動化のアップグレードを実現できます。—バルブ本体自体を交換する必要はありません。

Q6: PN16 と PN25 のフランジは嵌合できますか?

A: 混合することはお勧めできません。圧力定格が異なるフランジは、厚さ、ボルトの仕様、耐圧基準が異なります。これらを混合すると、高圧漏れやフランジの変形などの安全上のリスクが生じます。選択はパイプラインの設計圧力と一致する必要があります。

Q7：大口径ゲートバルブ（DN600以上）の操作のしにくさはどうすればよいですか？

A： 大口径ゲートバルブにはウォームギヤ機構を標準装備しており、手動操作時のトルクを低減しています。自動化プロジェクトの場合、電気または空気圧アクチュエータが取り付けられており、遠隔からのワンタッチ開閉が可能です。

Q8: ゲートバルブのメンテナンス頻度はどれくらいですか?摩耗部品は定期的に交換する必要がありますか?
