ステンレス製電動ウエハー型ナイフゲートバルブ

選定と設置のポイント

正確な選択と標準的な設置は、耐用年数、安定性、メンテナンスコストに直接影響します。

材料の選択

1.強腐食性媒体（酸、アルカリ、スラリー）：316ステンレス鋼で耐食性に優れています。

2.一般的な粒子を含む媒体または弱腐食性媒体: 実用性と経済性を備えた 304 ステンレス鋼。

アクチュエータのマッチング

汚れた媒体や高粘度の媒体の場合は、ゲートの詰まりやコンポーネントの損傷を防ぐために、トルク保護機能を備えた高トルク電動アクチュエーターを使用してください。

設置基準

ウェハータイプのインストールを使用します。バルブがパイプライン フランジと同軸に位置合わせされていることを確認します。本体の変形を防ぐため、ボルトは左右対称に均等に締め付けてください。

パイプラインの準備

ゲートの詰まりを防ぐために、設置前に不純物、溶接スラグ、破片を取り除きます。保護を強化するために、上流と下流にストレーナを使用することをお勧めします。

電気配線

配線図に厳密に従ってください。危険な場所では、適切に接地された防爆アクチュエータを使用してください。

技術的パラメータ

コア属性

構成材料

ステンレス製電動ウエハータイプナイフゲートバルブは、すべてステンレス鋼で構成されており、各部品は厳密に選択された材料で作られています。これらの材料は、耐食性、耐摩耗性、シール性のバランスが取れており、不純物や強い腐食を含む複雑な使用条件に適しており、長期間安定したバルブ動作を保証します。具体的な材料は以下の通りです。

設計および製造基準

ステンレス鋼製電動ウエハータイプ ナイフ ゲート バルブは、厳しい国家基準および業界基準に従って設計、製造、テストされています。すべてのプロセスが仕様を満たし、製品の品質、安定した性能、さまざまな業界の複雑な作業条件への適合性が保証されます。具体的な基準は以下のとおりです。

●一般設計：JB/T 8528、CJ/T 282

●ウェハ寸法：GB/T 12221

●電動アクチュエーター：GB/T 28270

●圧力-温度定格: GB/T 12224

● 試験および検査: GB/T 13927、JB/T 9092

●材質：ASTM A182

モデルの解釈 (PZ973H)

●P：スラッジ排出・ナイフ式構造

●Z：ゲートバルブ

●9：電気作動

● 7: ウェハ接続

●3：外ネジ＆ヨーク（OS&Y）

● H: シール面の硬質合金オーバーレイ

製品の定義

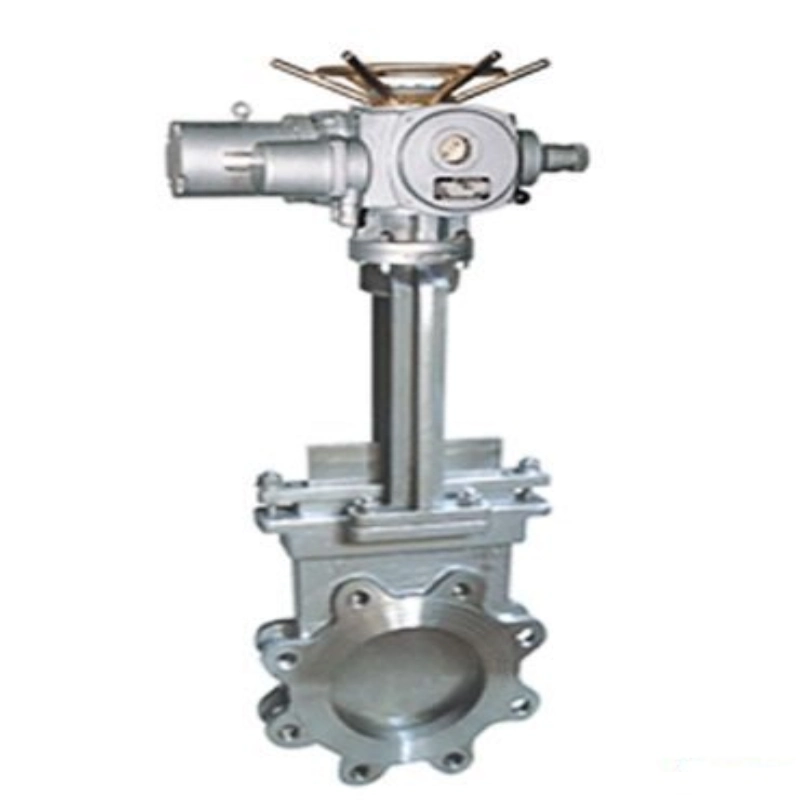

ステンレス製電動ウエハ型ナイフゲートバルブ（PZ973H）は、電動アクチュエータを搭載したウエハ型遮断弁です。鋭いナイフゲートにより閉止時に固形物、繊維、粒子を切断し、パイプラインの閉塞を効果的に防止します。

コンパクトな構造、フルボア流路、オールステンレス鋼構造により、優れた耐食性を提供し、高粘度、粒子を多く含む腐食性媒体用に特別に設計されています。

廃水処理、鉱業、紙パルプ、化学スラリーシステムなどで広く使用されています。遠隔自動制御により自動化の効率が向上し、人件費が削減され、パイプラインの安定した運用が保証されます。
