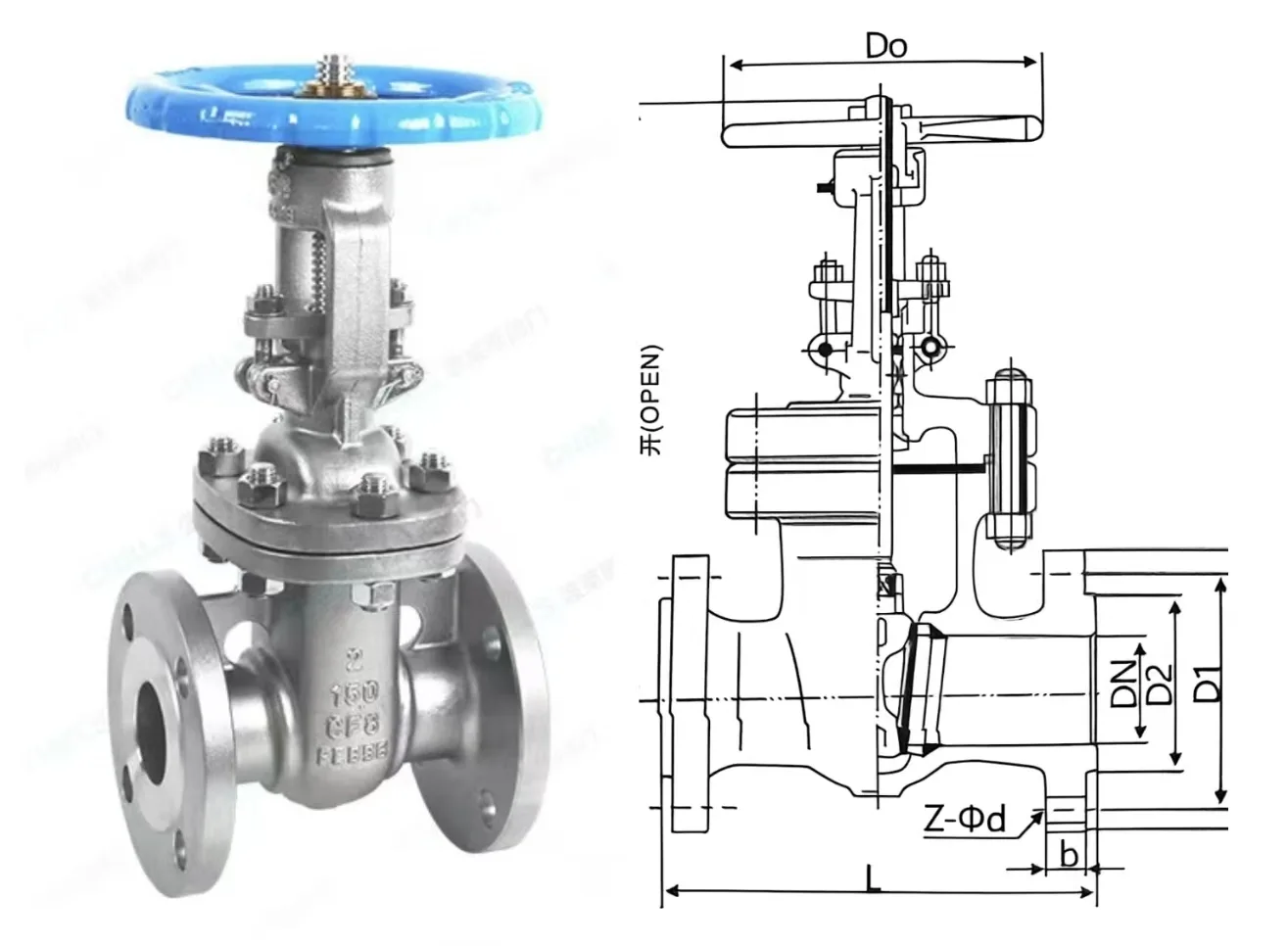

ANSI フランジ付きゲート バルブ

ANSI フランジ ゲート バルブは、パイプラインの設置にフランジ接続を利用します。それらの主な機能は、媒体の全開または全閉の制御を提供することです。流量の調整や絞りのために設計されていません。これらのバルブには、低い流れ抵抗、優れたシール性能、双方向互換性などの明確な利点があります。開閉要素としてゲートディスクを採用しており、その動作方向は流体の流れの方向に対して垂直です。ハンドルまたはアクチュエータを介してバルブを作動させると、流路を完全に開いたり閉じたりすることができます。構造的にはウェッジタイプとパラレルゲートタイプに分類されます。ステムの設計に基づいて、ライジングステムバルブまたはノンライジングステムバルブに分類されます。利用可能な作動方法には、手動、ギア駆動、空気圧、および電気駆動が含まれており、自動化システムや高頻度の動作環境に最適です。

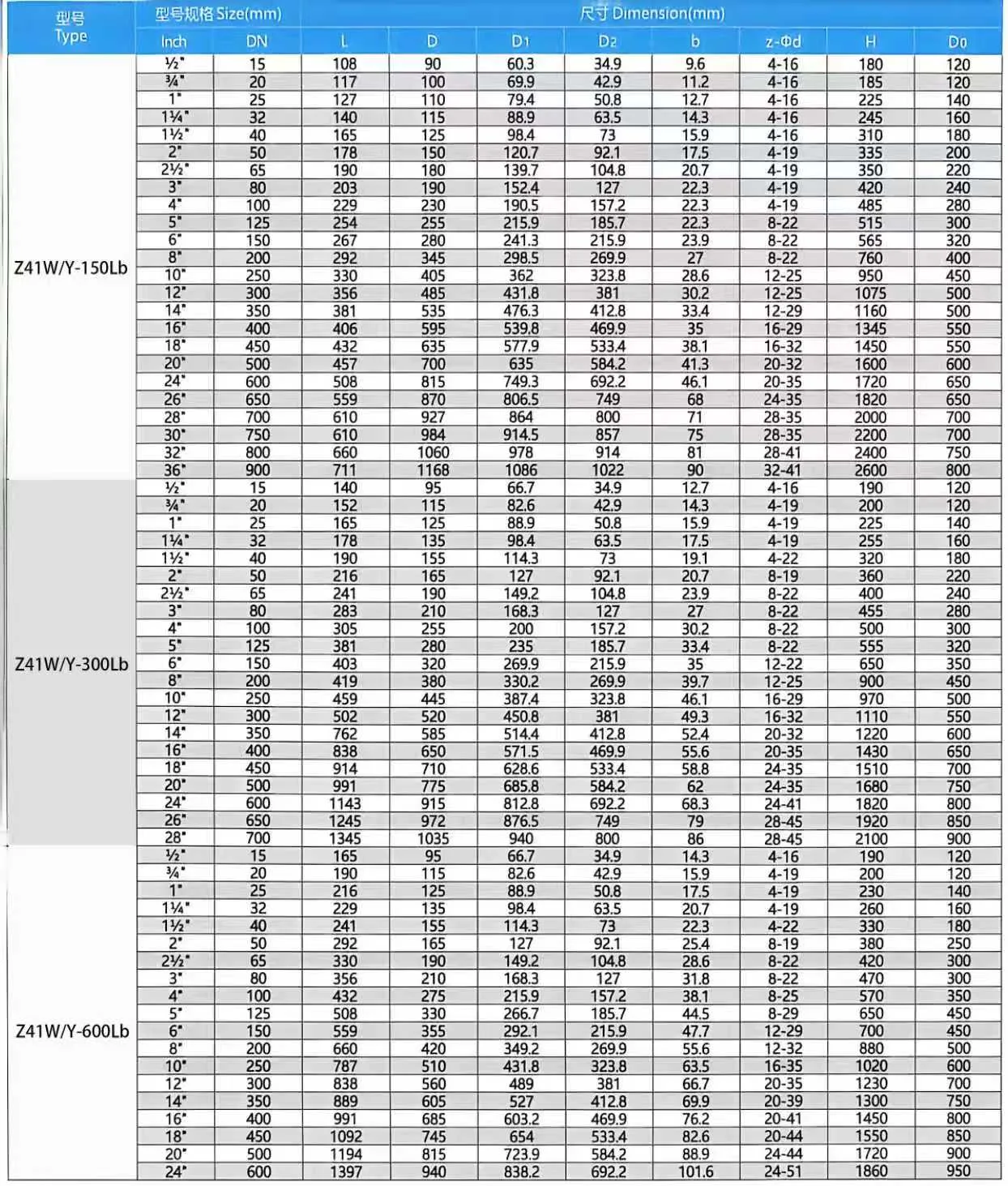

製品仕様

主な用途

● エネルギー分野: 石油抽出、天然ガス長距離輸送パイプライン、精製装置で広く使用されており、蒸気、石油製品、燃料ガス、硫化水素を含む酸性媒体と完全に互換性があります。

●工業および化学処理：化学、電力、冶金産業に適しており、酸、アルカリ、腐食性の高い媒体、固体粒子を含む高温媒体を輸送するパイプラインに適用されます。

● 都市インフラ: 低圧のクリーンメディアパイプラインへの優れた適応性を備え、都市の給排水、暖房換気および空調 (HVAC) システムに最適です。

動作原理

Bolaisi ANSI フランジ ゲート バルブは、流体の流れ方向に対して垂直なゲート プレートの上昇運動を通じて媒体のオン/オフと流れを制御します。

1.オープニング操作

ハンドルを時計回りに回すと、バルブステムのネジ山が回転し、ゲートプレートが上方に持ち上げられます。ゲートプレートが弁座流路から完全に離れると配管が完全に接続され、媒体は極めて低い圧力損失でスムーズに流れます。

2.閉動作

ハンドルを反時計回りに回すと、バルブステムがゲートプレートを駆動して下方に移動します。ウェッジタイプのゲートプレートが両側のバルブシートのシール面に徐々にしっかりと押し付けられ、パイプライン媒体の漏れゼロの遮断を実現します。
