ステンレス製フランジゲートバルブ

Bolaisi は、厳格な品質管理と高度な生産プロセスにより、高品質の米国標準バルブの生産に取り組んでいる専門メーカーおよびサプライヤーです。当社の主力製品はステンレス鋼製フランジゲートバルブで、信頼性の高いフランジ接続、金属ハードシール、優れた耐食性を備えています。さまざまな産業パイプラインのオンオフのニーズを満たすために、カスタマイズされた仕様と卸売サービスを提供します。

コア技術パラメータ

製品概要

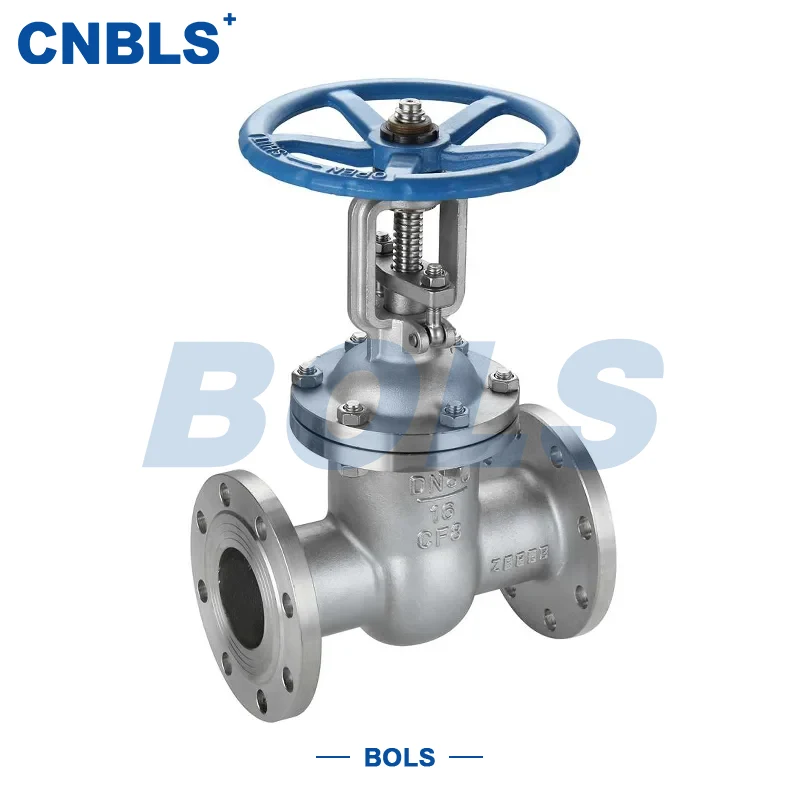

Z41H ステンレス鋼フランジゲートバルブは、主接続部がフランジとなっているフルステンレス鋼製の強制シールバルブです。その閉鎖部材はゲート ディスクであり、その移動方向は流れの方向に対して垂直です。ゲートディスクを持ち上げることによりバルブが開閉し、媒体の遮断または接続の機能を正確に実現します。

ステンレス鋼フランジゲートバルブは、さまざまな作業条件に適しており、化学、石油、水処理、冶金およびその他の産業における水、蒸気、油、腐食性媒体および一般ガスのパイプラインシステムで広く使用されています。安定した性能と幅広い応用性により、さまざまな産業のパイプラインシステムに不可欠な基本制御機器となっています。

このバルブは合理的な構造と信頼性の高いシールを備えており、さまざまな媒体の長期にわたる侵食や腐食に耐えることができ、工業生産における厳しい要件を満たしています。

コア属性

●構造タイプ：外側スクリュー＆ヨーク、リジッドウェッジディスク。安定した構造、スムーズな開閉、動作状況の観察が容易で、メンテナンスに便利です。

● 接続タイプ: GB/T 9113 および HG/T 20592 に準拠した RF 面上げ設計のフランジ接続。しっかりとした接続と優れたシール性能により、媒体の漏れを効果的に防ぎます。

● シーリングタイプ: シーリング表面に硬質合金のオーバーレイを備えたメタルハードシール、耐摩耗性と耐浸食性、安定したシーリング、水圧試験での漏れゼロ、高圧および不純物を含む条件に適しています。

●公称圧力:PN10/PN16/PN25/PN40/PN63/PN100をカバーし、低圧から高圧のパイプラインまで柔軟に選択できます。

● 材料グレード: ステンレス鋼ボディ、オプションで 304/06Cr19Ni10、316/06Cr17Ni12Mo2、さまざまな媒体に対して優れた耐食性。

●動作モード：手動（ハンドル）、電動、空気圧。さまざまな自動化レベルに合わせて柔軟に選択できます。

モデルの解釈

モデル Z41H の各文字と数字には、購入者が仕様をすぐに特定できるように明確な定義があります。

● Z: ゲート バルブ。オン/オフ サービスのメイン バルブ タイプを定義します。

●4：工業用フランジ取付規格に準拠したフランジ接続です。

●1：外ネジ＆ヨーク、シングルウェッジディスクでスムーズな操作性とメンテナンスの容易さが特徴です。

●H：硬質合金をコーティングした座面で、確実なシール性、耐摩耗性、耐浸食性を実現します。

構成材料

ステンレス鋼フランジ ゲート バルブのすべての主要コンポーネントは、耐食性、耐摩耗性、構造強度を考慮して厳密に選択されています。

●バルブ本体・ボンネット：304(06Cr19Ni10)または316(06Cr17Ni12Mo2)ステンレス鋼製で高強度、耐食性に優れています。

●バルブステム：304/316ステンレス鋼、焼入れ焼き戻しにより強度と耐摩耗性が向上。

●ディスク：硬質合金オーバーレイを施したステンレス鋼基板、丈夫で耐摩耗性。

●バルブシート：硬質合金オーバーレイ、ディスクと正確に一致し、安定したゼロリークを実現します。

● グランドパッキン: 柔軟なグラファイトまたは PTFE、高温耐性、耐腐食性。

●ボルト・ナット：ステンレス・合金ボルト、高強度・防錆。

設計および製造基準

●ゲートバルブ一般仕様：GB/T12234

●面間寸法：GB/T 12221

●フランジ寸法：GB/T9113

●圧力温度定格：GB/T 12224

●バルブ試験・検査：GB/T 13927

選定と設置のポイント

選択ポイント

● 腐食性の高い媒体の場合は、316 ステンレス鋼が推奨されます。塩化物を含む培地には 316L を推奨します。

● 高温高圧条件 (> 400℃、≥ PN40) の場合は、GB/T 12224 に基づく圧力温度定格を確認してください。

● 動作モードの選択: 小規模/低周波数パイプラインの場合は手動。大規模/自動システム向けの電気/空気圧。

設置ポイント

●干渉を避けるため、ステムを持ち上げるのに十分なスペースを確保してください。

●フランジボルトは漏れを防ぐため左右対称に均等に締め付けてください。

●設置前に配管内の不純物、溶接スラグ、油などを除去してください。

●設置後は圧力テストを実施し、漏れがないことを確認してから試運転してください。

製品の利点の概要

Z41H ステンレス鋼フランジ ゲート バルブは、完全なステンレス鋼構造、安定した金属ハード シール、柔軟な動作モード、広い圧力範囲を備えています。これらは化学、石油、水処理およびその他の産業で広く応用されています。

このバルブは信頼性の高いシール、簡単な操作、長い耐用年数を提供し、漏れ、摩耗、操作不良などの問題点を効果的に解決します。国家規格および工業規格に厳密に従って製造されており、さまざまな圧力および媒体条件下での産業パイプラインのオン/オフサービスに信頼できる選択肢です。
