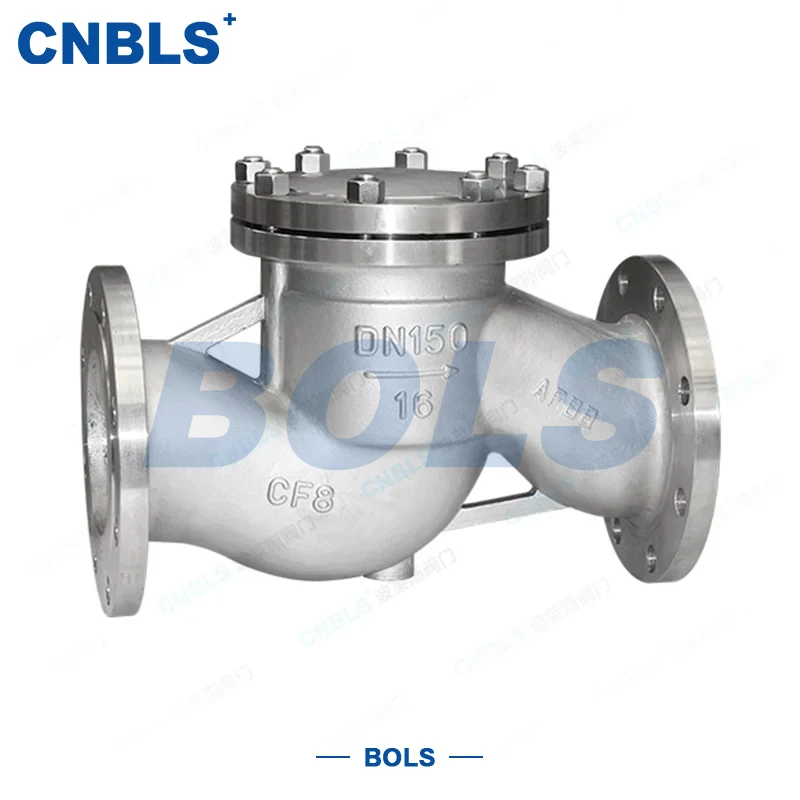

ステンレス製リフトチェックバルブ

ステンレス鋼製リフトチェックバルブ（H41Hシリーズ）は、GB/T 12235に従って専門的に設計された自動リフトタイプチェックバルブです。本体は304/316/316Lステンレス鋼製で、ディスクとシートの両方がタングステンカーバイドで覆われたメタルハードシール構造です。逆流を防止し、パイプラインと機器を保護するように特別に設計されています。

バルブは中圧を使用して自動的に開閉します。

●順流によりディスクが持ち上げられ、スムーズな通過が可能です。

● 逆流によりディスクが重力と逆圧によって素早く閉じられ、漏れのないしっかりとしたシールが形成されます。

直流流路と垂直ガイド機構により、安定した動作、高速応答、低流量抵抗を実現しています。腐食、高温、粒子を含む媒体などの過酷な条件での長期動作に適しています。

これらのバルブは、石油化学、都市の給排水、電力、食品および製薬、冶金およびその他の産業、特に腐食性媒体を含む低圧から高圧のパイプラインで広く使用されています。

コア技術パラメータ

構造と材料構成

ステンレス鋼リフトチェックバルブシリーズ全体は、耐食性ステンレス鋼ボディと強化されたキーシール面を備えており、全体の寿命と信頼性が大幅に向上しています。

1. 主な構成部品と材質

●ボディ・ボンネット：304、316、316Lステンレス（GB/T1220）

●ディスク：ステンレスボディ＋ステライトハードフェーシング

●シート：ステンレスベース+ステライト硬化処理

●ガイド：鍛造ステンレス、詰まりがなくスムーズな昇降。

●ガスケット：316Lうず巻ガスケット（GB/T 4622.1）

●ボルト/ナット：腐食マッチング用304/316ステンレス鋼

2. 構造上の特徴

●垂直リフトガイド、たわみのない安定したディスク移動

●ストレート流路、低圧損

● メタルハードシール: 耐高温、耐浸食性、耐摩耗性

● 取り付けとメンテナンスが簡単なフランジ接続

●完全自動運転で、電気・空気圧による作動は不要です。

設計および製造基準

ステンレス製リフトチェックバルブは、設計、製造、検査に至る全プロセスを通じて国家規格に準拠しており、互換性と安全性を確保しています。

●バルブ構造：GB/T 12235（リフトチェックバルブ）

●圧力および温度定格: GB/T 12224

● 対面: GB/T 12221

●フランジ：GB/T9113(RF)

●材質：GB/T1220、GB/T13401

●ハードフェーシング：GB/T 17491

●圧力＆シールテスト：GB/T 13927

●NDT：JB/T6439

●取り付け：GB 50235

主な利点

強い耐食性

オールステンレスボディなので塩素水、弱酸・アルカリ、海水、化学薬品などにも長期間使用できます。

信頼性の高い密閉性と長寿命

ディスクとシートはステライト合金で覆われており、耐摩耗性と耐高温性があり、漏れと交換頻度を大幅に削減します。

敏感なアクションと優れた逆流防止機能

垂直リフト構造は素早く閉じ、ポンプ、コンプレッサー、熱交換器をウォーターハンマーや逆流による損傷から効果的に保護します。

低い流動抵抗と省エネ

ストレートスルー設計によりスムーズな流れが保証され、連続的な産業パイプラインに最適です。

GB規格＆互換性あり

寸法、フランジ、圧力定格は国家規格に準拠しており、同じ仕様のバルブと直接交換できます。

セレクションガイド

1. 圧力と型​​式から選ぶ

●PN16：常圧給水、循環水

●PN25：一般工業油、化学メディア

●PN40/63：中高圧、高温、重衝撃

接尾辞の意味:

●P:304ステンレス

●R：316ステンレス

2. 腐食から選ぶ

●清水、空気、弱腐食→304(P)

●塩化物、弱酸・アルカリ→316(R)

●強腐食、高塩分、高温→316L

3. 温度で選ぶ

●常温：オールステンレス

●高温 ≤550°C: ステライトハードシール

●低温用≧-40℃：低温用ステンレス鋼

4. インストールに関する重要な注意事項

● 水平設置のみ

● 流れの矢印は中間方向と一致する必要があります

●垂直に設置しないでください。

設置、運用、保守

1. インストール

●取り付ける前に、モデル、圧力、サイズ、材質を確認してください。

● パイプラインをきれいにして、破片がディスクに詰まるのを防ぎます。

● フランジボルトを十字に締めます。うず巻形ガスケットを使用する

●設置後に静水圧試験を実施してください。

2. 定期点検

● フランジとボンネットに漏れがないか確認してください。

●異常な音や振動がないか観察してください。

●高温・腐食性のサービスでは検査頻度を増やしてください。

3. メンテナンス

● シャットダウン中にキャビティとガイドを清掃します

● ディスクとシートが摩耗していないか検査します。必要に応じて再オーバーレイする

● 長いダウンタイムの後に再起動する前に、ディスクの持ち上げの柔軟性を確認します。

4. トラブルシューティング

●漏れ：シール面、ガスケット、ボルトのトルクを確認してください。

● スタックディスク: 分解、清掃、ガイドの位置調整

● シール不良: シール面を修復し、ディスクの戻りを確認します。

アプリケーションと産業

ステンレス鋼製リフトチェックバルブは、安定した構造と強い耐食性を備え、以下の用途に適しています。

● 石油化学: プロセスパイプライン、溶剤、石油輸送

●自治体：上下水道、塩素水処理

● 動力: 補助システム、蒸気、凝縮水ライン

● 食品および医薬品: きれいな媒体、衛生的なパイプライン

● 冶金および造船: 高温、腐食性、高圧のパイプライン
