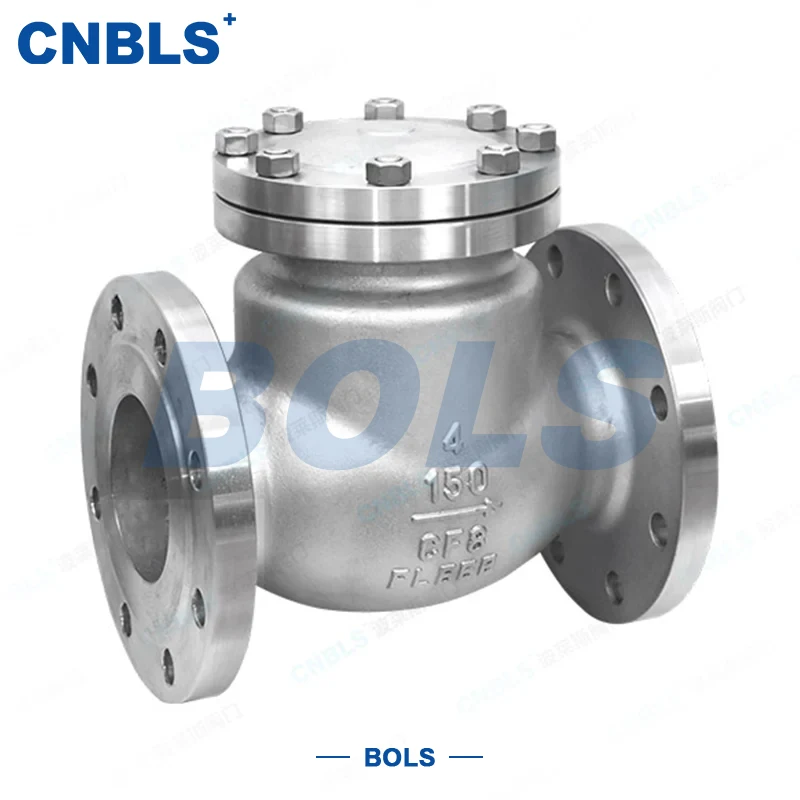

ANSI ステンレス鋼スイング フランジ逆止弁

ANSI ステンレス鋼製スイング フランジ チェック バルブは、ANSI/ASME 規格に厳密に従って設計、製造された自動遮断弁です。ステンレス鋼の耐食性とスイング型構造の利点を組み合わせており、主にステンレス鋼の本体、ボンネット、スイング ディスク、ヒンジ機構、フランジ付き端部で構成されています。

動作原理はシンプルで信頼性が高く、順流時は中圧によりディスクがヒンジを中心に回転して開き、スムーズな流れが保証されます。逆流の場合、ディスクは自重と逆圧で自動的に閉じ、逆流をしっかりと防止し、配管システムと下流の機器を保護します。

これらのバルブは、しっかりとしたメンテナンスが容易なフランジ接続と優れた耐食性を備えており、石油化学、天然ガス、食品および医薬品、水処理、発電所などの業界の ANSI 配管システムで広く使用されています。特に、自動逆流防止、高いシール性、耐食性を必要とする中低圧から中高圧の用途に最適です。コンプライアンスと実用性により、ANSI ステンレス鋼製スイング フランジ 逆止弁は、ANSI 配管の一方向の流れを確保する重要なコンポーネントとなっています。システム。

コア技術パラメータ

製品の主な利点

ANSI規格準拠、高い適応性

ANSI/ASME、API、その他の米国規格に厳密に従って設計および製造されています。追加の変更を加えることなく、さまざまな ANSI 配管システムに直接適用できるため、調達コストと設置コストが削減されます。ANSI ステンレス鋼製スイング フランジ逆止弁は、ANSI パイプラインにおける逆流防止の重要なコンポーネントです。

オールステンレス製で耐食性・耐久性に優れています

耐食性、耐高温性、耐摩耗性に優れたF304/CF8、F316/CF8MなどのANSIステンレス鋼を採用し、酸性、塩素系などの腐食性媒体においても長期安定稼働を実現し、交換頻度とメンテナンスコストを削減します。

スイング構造、高い流動効率

シングル/ダブル/マルチディスク設計は、さまざまな直径に適しています。スムーズな流路、低抵抗、高感度の操作。0.5 秒という速い閉止応答により逆流を素早く遮断し、下流のポンプ、コンプレッサー、機器をウォーターハンマーから効果的に保護します。

確実なシール性、広い適用範囲

高温、粒子の多い、摩耗の多い条件用のハードシール。中低温および清浄な媒体用のソフトシール。API 598 クラス IV に準拠したしっかりとしたフランジ接続で、目に見える漏れがなく、低圧から中高圧の条件に適しています。

外付けドライブ不要、簡単操作

中圧とディスクの重力によって自動的に開閉します。余分な動力は必要ありません。シンプルな構造、安定した性能、設備投資とエネルギー消費量の削減が可能です。

構成部品の材質と構造

（品質を重視し、安定したパフォーマンスを保証します）

コア構成材料

(ANSI準拠、品質管理可能)

● ボディ/ボンネット: ASTM A182 F304/F316 (鍛造)、ASTM A351 CF8/CF8M (鋳造)、どちらもさまざまな腐食条件に対する ANSI 材料規格を満たしています。

●ディスク：ボディと同素材＋ステライト合金オーバーレイ（ハードシールはASTM A417）、またはステンレス鋼＋PTFEソフトシールリング（ソフトシール）により、シール性と耐久性のバランスをとりました。

●ヒンジ機構：鍛造316ステンレス鋼。ヒンジ シャフトは 17 4PH 析出硬化型ステンレス鋼 (ASTM A193 630) 製で、耐摩耗性と強度が大幅に向上し、詰まりを防ぎます。

● シール: 高温用インコネル合金リング。中低温のクリーンな媒体用の PTFE/パーフルオロエーテルゴム。フランジシール用の 316L うず巻形ガスケット (ANSI B16.20)。

●ボルト/ナット：ASTM A193 B8/B8M（ステンレス鋼ボルト）、ASTM A194 8/8M（マッチングナット）、ANSI高圧締結規格に準拠し、ボディ材質とマッチングして一貫した耐食性を実現します。

構造上の特徴

(ANSI条件に合わせた科学的設計)

スイングタイプの構造で、直径に応じてシングル/ダブル/マルチディスクを柔軟に選択できます。さまざまな設置ニーズに対応するフランジ付きウェーハ/ユニタリ構造。メンテナンスが容易な外部ヒンジ。低抵抗と高感度の操作を保証するストレートフロー設計。科学的な構造により、ANSI ステンレス鋼製スイング フランジ 逆止弁は、さまざまな ANSI パイプライン アプリケーションに実用性と安定性を提供します。

設計および製造基準

選定ガイドライン

ANSI圧力クラスに正確に一致

低圧用クラス150 (PN20)。中圧用クラス300(PN50)。中高圧用のクラス600 (PN100)。過圧を避けるためにパイプラインのクラスに厳密に一致します。安全な操作のためには、ANSI ステンレス鋼製スイング フランジ 逆止弁を適切に選択する必要があります。

直径でディスク構造を選択

小径（NPS 1/2"～2"）：シングルディスクスイングタイプ、低抵抗、繊細なアクション。大径（NPS 3"以上）：ダブル/マルチディスク、振動やウォーターハンマーのリスクを軽減。

使用条件に応じてシールタイプを選択してください

高温 (>200℃)、粒子または摩耗が激しい → メタルハードシール (ステライトオーバーレイ)。中低温 (≤200℃)、清浄な媒体 → ソフトシール (PTFE/パーフルオロエーテル) で漏れがほぼゼロ。

材料を中程度の腐食に適合させる

一般的な非腐食性媒体 → 304 (F304/CF8)。塩素系、酸性または腐食性媒体 → 316 (F316/CF8M)。重度の腐食 → 耐用年数を長くするために特殊ステンレス鋼にアップグレードします。

ANSI フランジ仕様に適合

シール不良を防ぐために、対面タイプ (RF/RJ) と材料グレードがパイプライン フランジと完全に一致していることを確認します。

運用と保守

（耐用年数の延長、安定した動作の確保）

インストールに関する注意事項

● 取り付ける前に、クラス、材質、直径、フランジ面が ANSI システムと一致していることを確認してください。本体、ディスク、ヒンジに損傷がないか確認してください。ディスクの動きがスムーズかどうかを手動でテストします。

● 流れ方向の矢印に従って取り付け、順方向の流れでディスクが開くようにします。逆取り付けは固く禁止します。

● パイプや壁による障害物を避け、完全に開くためにディスク側に十分なクリアランスを確保してください。

定期的なメンテナンス

● フランジとボンネットのシールを定期的に検査してください。漏れが発生した場合はボルトを締め直すか、ガスケットを交換してください。

●定期的に分解して内部のゴミを掃除し、ヒンジ軸に高温グリスを塗布して詰まりを防ぎます。

●大流量や大型の場合は下流側にウォーターハンマーアレスタを設置してください。ショックを軽減するために上流側のバルブをゆっくりと閉じます。

長期シャットダウン後の再起動

再起動する前に: ディスクの動きを手動で確認し、内部に詰まりやシールの損傷がないか検査してください。詰まりやシールの破損を避けるために、媒体をゆっくりと開き、徐々に圧力と流量を増やしてください。

応用分野

ANSI 準拠、耐食性、信頼性の高いシーリング、高感度の操作を備えた ANSI ステンレス鋼製スイング フランジ 逆止弁は、以下の ANSI 配管システムで広く使用されています。

●石油化学:薬液、サワー油、酸・アルカリなどの腐食性媒体、低圧〜中高圧。

●天然ガス：天然ガスおよびLPGパイプライン、強力な耐食性、確実な逆流防止。

●食品および医薬品:クリーンな媒体パイプライン、高精度シール、衛生グレード。

●水処理：塩素水、下水、腐食性媒体の処理システム。

● 電力産業: 発電所の補助システムおよび蒸気パイプライン、高温および耐摩耗性に優れています。
