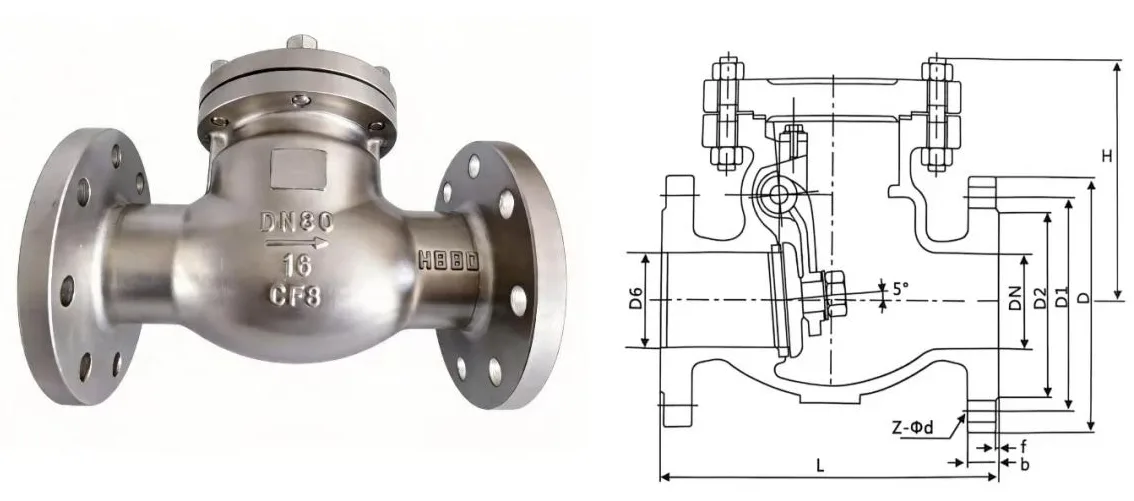

GBスイングチェックバルブ

逆止弁または一方向弁とも呼ばれる GB スイング チェック バルブは、手動操作や外部電源を必要とせず、中圧によって完全に開閉する全自動パイプライン保護バルブです。

一体型ビルトインロッカースイング構造を採用し、ディスク、ピンシャフト、ロッカーアームなどの主要な開閉コンポーネントをすべてバルブボディ内に収め、伝達部品を露出させず、外部漏れを効果的に低減し、優れたシール性能を実現します。ストレートスルー流路設計により、流路抵抗と圧力損失が低減され、大流量パイプライン条件に最適です。耐摩耗性、耐腐食性、耐浸食性を大幅に向上させ、耐用年数を延ばすために、シートシール面の硬質合金表面仕上げをオプションで選択できます。国家規格に完全準拠して製造されており、パイプライン システム用の標準的な一方向保護アクセサリです。

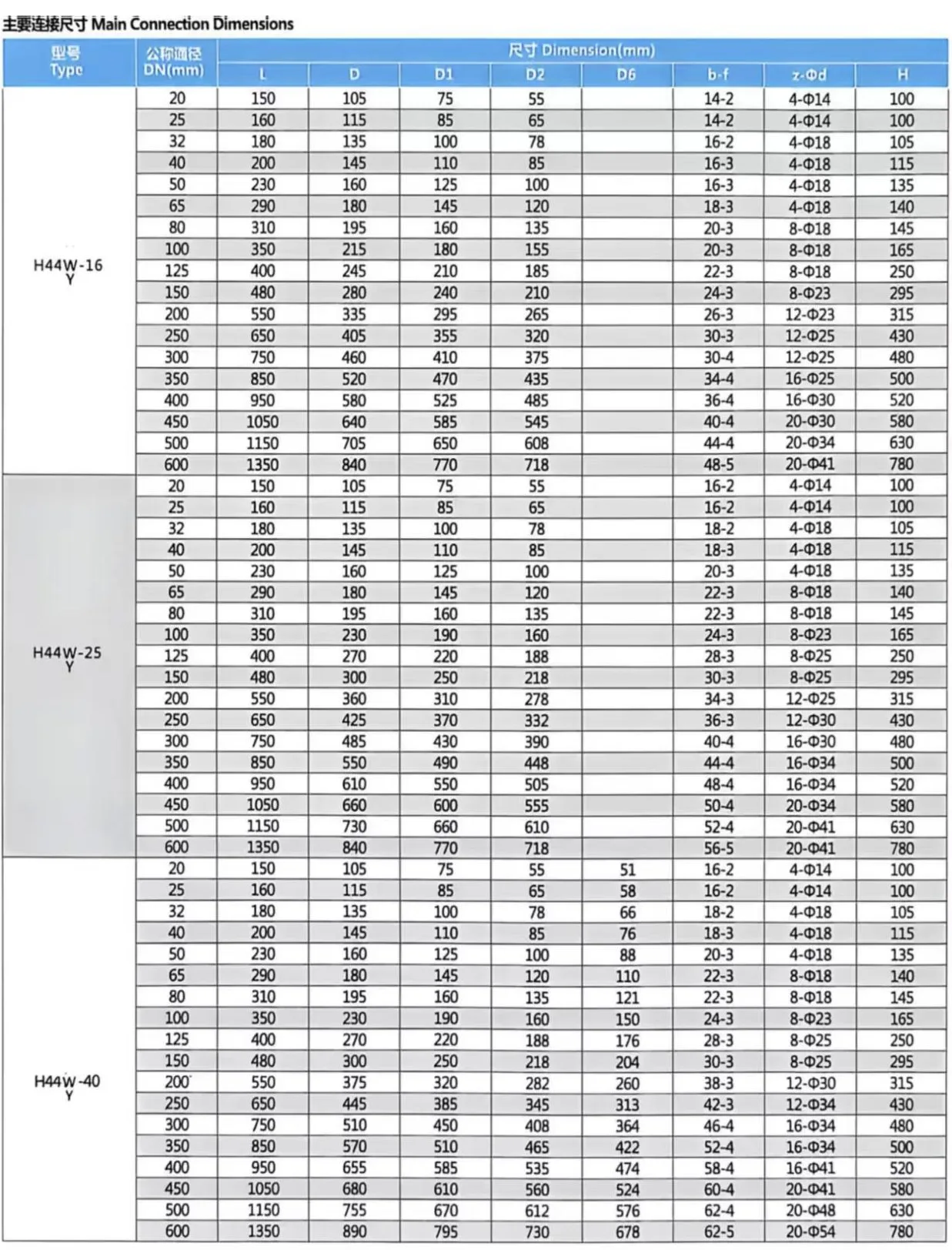

製品コアパラメータ

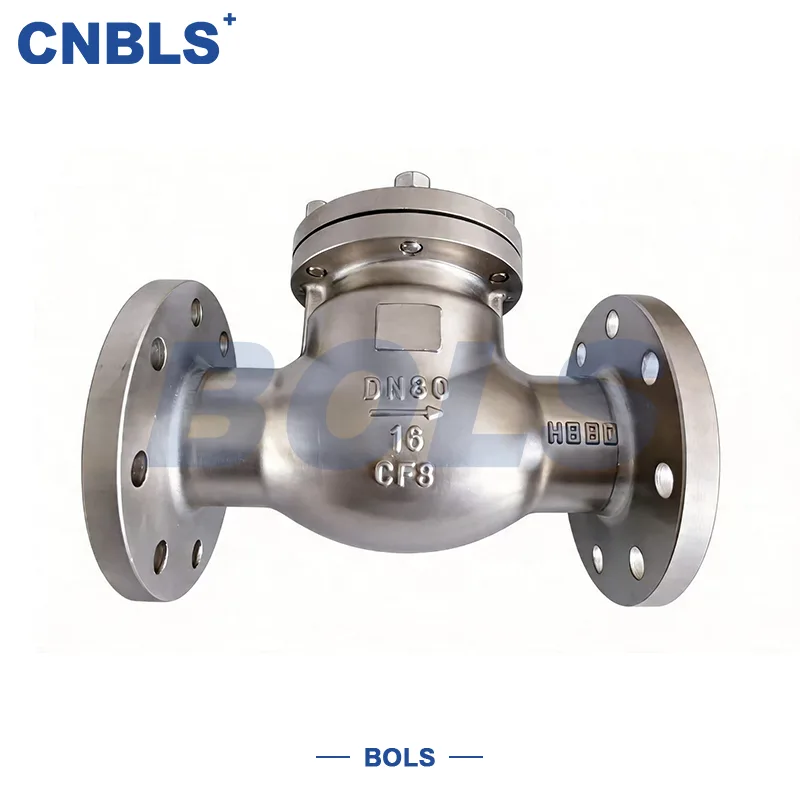

Bolaisi が開発したこの GB スイングチェックバルブシリーズは、H44W/Y-16P/25P/40P のフルモデルをカバーしています。高品質のステンレス鋼製で、取り付けが簡単なフランジ接続を備えており、産業および民間パイプライン システムの中核となる逆流防止保護バルブとして機能します。安定した信頼性の高い動作により、さまざまな作業条件下での流体輸送に適応します。

コアアプリケーションシナリオと主な用途

GB スイング逆止弁は、強力な汎用性を備えており、さまざまな業界の流体パイプライン システムに広く適用されています。

都市および建物の給排水

都市の給排水ネットワーク、二次給水および下水排水システムの構築に使用されます。断水時やポンプ停止時の媒体の逆流を防ぎ、水質汚染やパイプネットワークの圧力不均衡を防ぎます。

石油化学産業

原油、精製油、化学媒体の輸送パイプラインに適しています。ポンプの逆回転や逆流による原料の二次汚染を防ぎ、安全で安定した生産プロセスを実現します。

電力および熱電産業

発電所のボイラー蒸気水システム、循環冷却水システム、熱と電力を組み合わせたパイプネットワークに適用されます。蒸気や凝縮水の逆流を防止し、蒸気タービンや水ポンプなどの基幹機器を保護します。

HVAC および防火システム

セントラル空調の水循環、暖房パイプネットワーク、消火用スプリンクラーおよび消火栓システムと適合します。媒体の逆流による系統圧力の乱れを解消し、火災緊急時の作動の信頼性を保証します。

冶金産業

循環水システムや冶金生産ラインのプロセス流体パイプラインで広く使用されています。逆流流体からの衝撃に耐え、ポンプやバルブを保護し、高温や不純物を伴う複雑な作業条件に適応します。

動作原理

Bolaisi ステンレス鋼 GB スイング逆止弁は、外部電源や手動介入を必要とせず、中程度の圧力差とディスクの自重に基づいて完全に自動開閉を実現し、敏感な応答と信頼性の高い保護を備えています。

前方開放と伝導

入口圧力が出口圧力より高い場合、流体の前方への推力がディスクの自重と逆の圧力差に打ち勝ち、ディスクを押し開きます。ディスクは固定された内部ピン シャフトの周りを回転および上昇し、パイプラインの詰まりを完全に取り除き、安定した前方への流体供給を実現します。

自動逆閉（逆流防止機能）

フロントウォーターポンプが停止するか、流体の流れが遮断されるか、出口圧力が入口圧力を超えると、逆圧力差とディスクの自重が組み合わさった力によってディスクが駆動され、すぐにリセットされ、バルブシートにしっかりとフィットして完全に遮断されます。流体の逆流を徹底的にブロックし、逆流によって引き起こされる機器の損傷、プロセスの故障、潜在的な安全上の問題を自動的に回避します。

よくある質問

Q1:GB標準スイングチェックバルブとは何ですか?その主な機能は何ですか?

GB 標準スイング逆止弁は、中国の GB 規格に従って設計、製造されたフランジ付き自動逆止弁です。一般的なモデルには、H44H、H44W、H44Y、H44X シリーズがあります。

中流圧力を使用してディスクを開き、流れが停止または逆転すると自動的に閉じて逆流を防ぎます。ポンプ、コンプレッサー、ボイラー、パイプラインシステムを逆流、ウォーターハンマー、圧力損失から保護するために広く使用されています。

Q2: 一般的な GB PN 圧力定格はどれくらいですか?

GB PN 定格はバルブの公称圧力を表します。常温での一般的な圧力レベルは次のとおりです。

PN10:1.0MPaなので給排水、防火設備に適しています。

PN16:1.6MPa。工業用水や一般パイプラインで最もよく使用されるグレードです。

PN25:2.5MPa、高圧水およびプロセスシステムに適しています。

PN40:4.0MPa、化学、熱、油、蒸気用途に使用されます。

PN64/PN100:6.4MPa/10.0MPa、高圧産業用および発電所システムに使用されます。

高温用途では、圧力温度定格曲線に従って圧力を検証する必要があります。

Q3: H44H、H44W、H44Y、H44X とは何を意味しますか?

H44H:蒸気、高温油、高圧水に適したハードシール設計です。

H44W:ステンレス鋼のシール構造で、清水および一般的な腐食性媒体に適しています。

H44Y:ステライト合金ハードシールにより、電力および石油化学産業に高温耐性と耐摩耗性を提供します。

H44X:漏れのないゴム製ソフトシール設計で、給水および防火システムに適しています。

Q4: GB 標準スイングチェックバルブはどこでよく使用されますか?

これらは以下の分野で広く適用されています。

• ポンプ出口パイプラインとポンプ場
• 都市の給水および下水システム
• 蒸気、熱、石油のパイプライン
• 粒子や不純物が含まれる産業用パイプライン
• 中圧および高圧プロセスシステム

Q5: GB PN と ANSI クラス規格を混合することはできますか?

No. GB PN および ANSI クラス規格では、フランジの寸法、ボルト パターン、厚さ、圧力定格が異なります。これらを混合すると、取り付けの問題、シール不良、安全上のリスクが発生する可能性があります。

GB パイプライン システムでは、適合する GB 標準バルブとコンポーネントを使用する必要があります。
