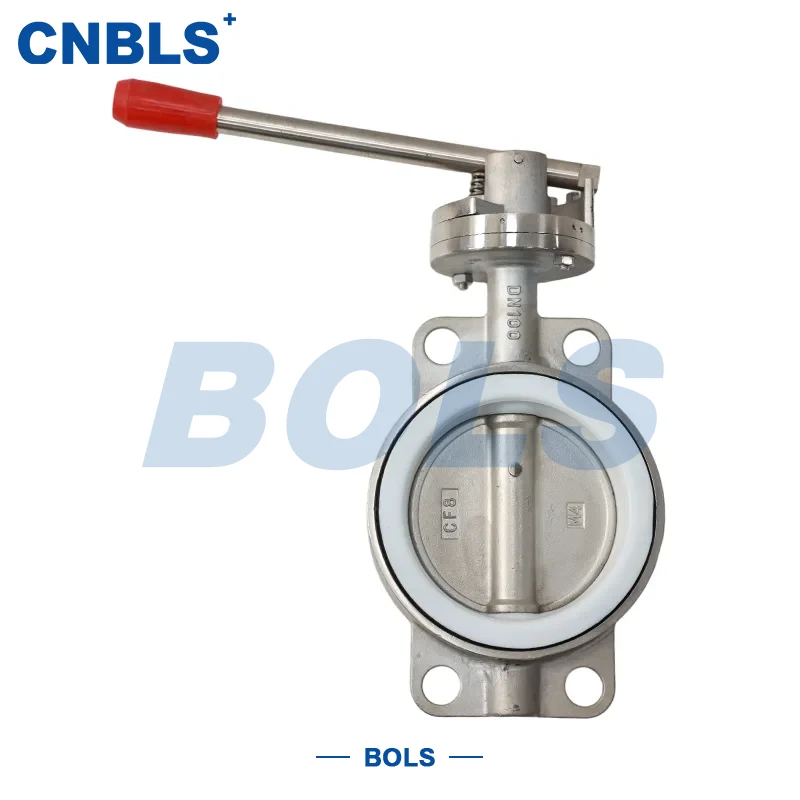

ステンレス製電気ウエハー型メタルハードシールバタフライバルブ

ステンレス鋼 D973H 電気ウエハタイプメタルハードシールバタフライバルブは、304/316/304L/316L ステンレス鋼または 2205 二相ステンレス鋼で製造されたトリプルオフセットバタフライバルブです。電動アクチュエーターを搭載しており、遠隔からのバルブのオンオフ操作や連続調整が可能です。

ウェハタイプのボディを特徴とするこのバルブは、独立したフランジを必要とせずに、貫通ボルトを介してパイプラインのフランジの間にクランプされます。この設計により、全体の構造がコンパクトになり、軽量になり、設置とメンテナンスが容易になります。

トリプルオフセットメタルハードシールを中核設計として採用したこのバルブは、開閉時のディスクとバルブシート間のほぼ摩擦のない接触を実現し、シール面の摩耗を大幅に軽減します。中高圧、高温、粒子含有、腐食性媒体条件下でも安定したシール性能と長寿命を維持するため、自動制御システムでの長期稼働に適しています。 国際プロジェクトや自動化されたパイプラインでは、このバルブ (一般にステンレス鋼電気ウエハータイプ金属ハードシール バタフライ バルブと呼ばれます) は、スペースの制約、頻繁な設置要件、またはリモート制御の必要性がある用途に最適です。

構造と動作原理

1. トリプルオフセット構造設計

バルブはアキシャルオフセット、ラジアルオフセット、シール面コーン角オフセットのトリプルオフセット構造を採用しています。この設計により、ディスクは初期の開放段階でバルブシートから外れ、最終の閉鎖段階でのみ弾性圧縮を達成することができ、従来のバタフライバルブによく見られるこすれの問題を効果的に排除できます。

2.電動アクチュエーター駆動

電動アクチュエータは制御システムからの信号（スイッチ信号または4～20mA信号）を受信し、減速機構を介して安定したトルクを出力し、ステムを駆動してディスクを回転させ、正確なオンオフ操作や流量調整を行います。

3. ウェハタイプの接続

バルブ本体はパイプラインフランジの間にクランプされ、貫通ボルトによって完全に固定されるため、設置スペースの要件が軽減されます。これは、機器が密集した施設や改修プロジェクトに特に適しています。

主な特長

自動化されたパイプライン システムでは、ステンレス鋼電気ウエハー タイプ メタル ハードシール バタフライ バルブは、優れたシール性能を確保しながら設置コストと運用コストを削減します。

技術的パラメータ

材料構成

代表的な用途

このバルブは以下のシステムで広く使用されています。

●石油化学プラント、石炭化学プラント

● 電力産業における蒸気および高温水システム

● 冶金産業における排ガスと粉塵のパイプライン

● 都市暖房および地域エネルギー供給システム

● 自動制御パイプネットワークと改修プロジェクト

スペースに制約があるシステムや頻繁な操作が必要なシステムでは、ステンレス鋼電気ウエハタイプ金属ハードシール バタフライ バルブは、構造上および制御上の明確な利点を提供します。

選択と使用上の注意

1.媒体の腐食性に基づいてステンレス鋼または二相ステンレス鋼の材質を選択します。

2.ウェハタイプ構造の場合、確実なシールを確保するために十分なクランプマージンを確保してください。

3.大径・高圧用途には高トルク電動アクチュエータとの組み合わせが可能です。

4.自動化システムでは、信号の互換性とアクチュエータの保護クラスを主要な優先事項として検証します。

メンテナンスと信頼性に関する注意事項

メタルハードシール構造により、長時間の高温使用に適しています。ただし、クランプボルトの締り具合、ステムパッキン、アクチュエータの動作状態などを定期的に点検することをお勧めします。適切なメンテナンスにより、ステンレス鋼電気ウエハータイプ金属ハードシール バタフライ バルブの耐用年数を効果的に延長し、ダウンタイムのリスクを軽減できます。
