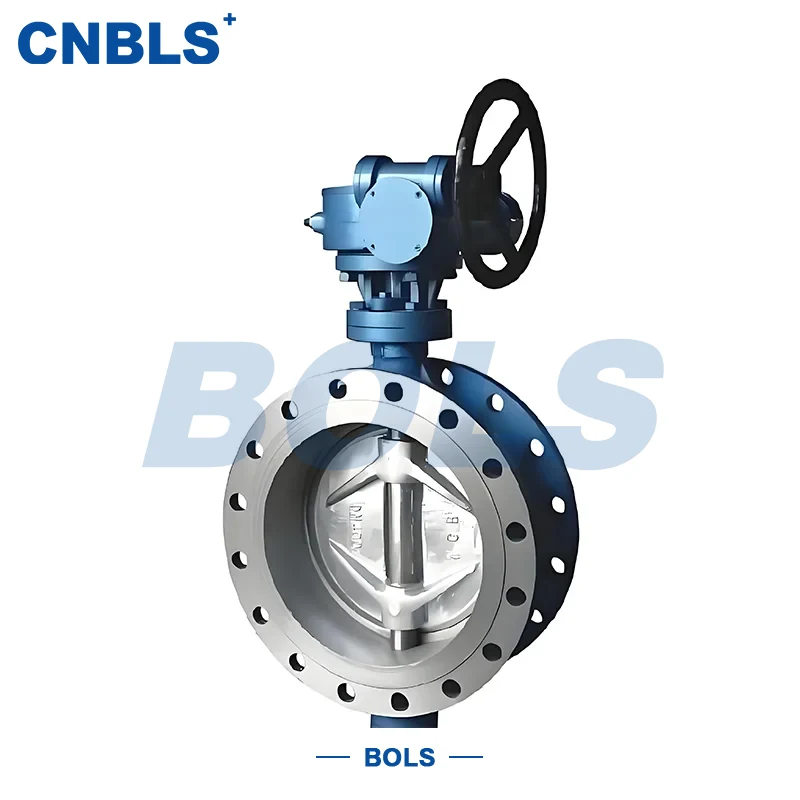

ステンレス鋼電動フランジ付きメタルハードシールバタフライバルブ

ステンレス製電動フランジメタルハードシールバタフライバルブは、トリプルオフセット構造、電動アクチュエータ駆動、フランジ接続を特徴とする工業用バタフライバルブです。バルブ本体と主要な耐圧コンポーネントは、304、316、304L、316L ステンレス鋼、または二相ステンレス鋼で製造されており、金属間のハードシール設計が施されています。

制御信号を受信する電気アクチュエータによって作動するバルブは、ステムを駆動してディスクを回転させ、遠隔からのオンオフ操作やパイプライン内のメディアの継続的な調整を可能にします。トリプルオフセット構造によりシール面の摩擦を効果的に低減し、高温、高圧、粒子を含む媒体条件下でも安定したシール性能を維持します。

この電動ステンレス鋼製フランジ付き金属ハードシール バタフライ バルブは、耐食性、耐摩耗性、構造的耐久性のバランスが取れており、高度な自動化を必要とし、過酷な条件下での動作を必要とする産業システムに最適です。

構造と動作原理

1.トリプルオフセット構造設計

D943H シリーズは、古典的なトリプル オフセット バタフライ バルブ構造を採用しています。

最初のオフセット: ステム軸はバルブ本体の中心からオフセットされます。

2 番目のオフセット: ステム軸はシール面の中心からオフセットされています。

3 番目のオフセット: シール ペアは傾斜した円錐構造を形成します。

この設計により、開閉の初期段階でディスクがバルブシートから外れ、シール面の傷が防止され、摩耗が効果的に軽減され、耐用年数が延長されます。

2.電気駆動モード

バルブには電動アクチュエーターが装備されており、次の 2 つのタイプがあります。

●オンオフタイプ（2位置制御）

●調整式（4～20mA信号による比例制御）

アクチュエータは電気信号を機械的トルクに変換し、ステムとディスクの協調動作を駆動して、安定した繰り返し可能なオンオフまたは調整動作を実現します。

3. 主な特徴

オールステンレス耐圧構造

バルブ本体、フランジ、および主要な耐圧コンポーネントはステンレス鋼から一体的に鋳造または鍛造されており、以下の機能を備えています。

●耐食性に優れています。

●安定した高温強度

● 酸性、アルカリ性、塩化物含有、または硫黄含有媒体との適合性

メタルハードシール設計

金属対金属のシールペアは、オプションでステライトまたはニッケルベースの合金で覆うことができ、次のような特徴があります。

●高温下でも軟化や老化がありません。

●頻繁な開閉や粒子を含む媒体への適応性

● API 609 クラス V 漏れ定格要件に準拠

フランジ接続

標準的なフランジ接続を採用しており、国内または米国の規格に準拠しており、設置とメンテナンスが容易で、中～大口径のパイプラインシステムに適しています。

自動化システムとの互換性

このステンレス鋼電気フランジ付き金属ハードシール バタフライ バルブは、DCS、PLC、およびその他の制御システムに直接統合でき、リモート制御とステータス フィードバックをサポートし、連続運転および集中制御シナリオに適しています。

技術的パラメータ

材質仕様

バルブ本体

バルブディスク

ステム＆バルブシート

●ステム：A182 F304 / F316 / F51

●バルブシート：ステンレス鋼、ステライト、ニッケル基合金

アプリケーション

このステンレス鋼電気フランジ付き金属ハードシール バタフライ バルブは、次の分野で広く使用されています。

●石油化学プラント

● 電力および暖房システム

● 冶金および高温排ガスパイプライン

● 石炭化学および合成ガスシステム

● 都市暖房および産業用蒸気パイプネットワーク

典型的な媒体には、高温蒸気、過熱蒸気、粉塵を含んだ排ガス、石油製品、腐食性化学媒体、高温水などがあります。

選定ガイドライン

材料の選択

中程度の腐食性と温度に基づいて、304、316、または二相ステンレス鋼を選択します。粒子を含む条件の場合は、硬質合金肉盛溶接を備えたディスクを選択してください。

圧力とトルクのマッチング

大口径または高圧の用途では、バルブに高トルク電動アクチュエータを装備し、確実な開閉を保証します。

制御モードの確認

単純な開閉作業の場合はオンオフタイプを選択します。流量または圧力調整のニーズに合わせて調整タイプを選択してください。

フランジ規格の均一性

バルブ フランジが圧力クラスとシール面のタイプに関してパイプライン フランジと完全に一致していることを確認してください。

簡単な操作とメンテナンス

●試運転前にバルブ本体、フランジ、アクチュエータ、信号配線を点検してください。

● 高温で使用する場合は、熱衝撃を避けるためゆっくり加熱してください。

●シール性能やアクチュエータの動作状態を定期的に確認してください。

● 漏れや詰まりが発生した場合は、システムを減圧してからメンテナンスを行ってください。

技術概要

トリプルオフセット構造、オールステンレス製耐圧設計、メタルハードシール技術を組み合わせたこの製品は、高温、高圧、複雑な媒体条件下でも安定した動作を実現します。ステンレス鋼電気フランジ付き金属ハードシール バタフライ バルブは、信頼性、自動化、耐用年数に対する厳しい要件を持つ産業パイプライン システムに適しています。
