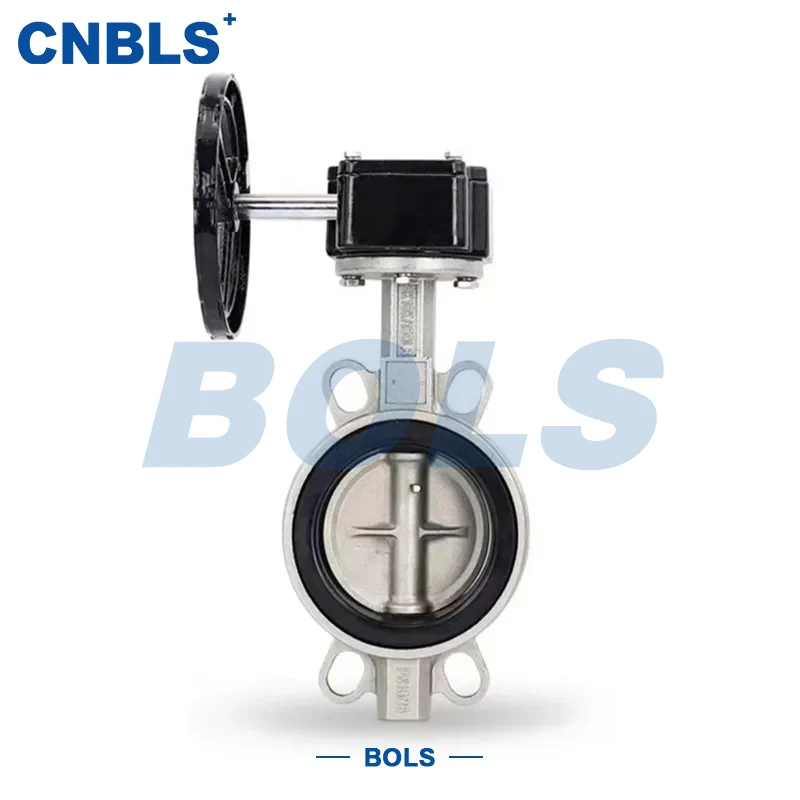

ステンレス鋼管ネットワークバタフライバルブ

ステンレス鋼パイプネットワークバタフライバルブは、さまざまな流体輸送パイプラインシステム用に特別に設計された汎用制御バルブです。バルブ本体と主要な圧力ベアリング、シール部品はすべてステンレス鋼材料 (304、316、304L、316L、2205 二相ステンレス鋼など) で作られています。バルブは、アクチュエーターを介してステムを回転させ、バルブ本体内のディスクの開閉または調整を可能にし、それによってパイプラインネットワーク内の媒体の遮断と流量制御を実現します。

コンパクトな構造と高いボア利用率を特徴とするこのバルブは、流路が妨げられず、開放状態での圧力損失が低いため、スペースに制約があるパイプライン システムや高密度のパイプラインへの設置に最適です。ステンレス鋼素材は優れた耐食性、耐酸化性、耐媒体浸食性を備え、複雑な媒体や過酷な環境でも長期にわたる安定した動作を保証します。

ステンレス鋼パイプネットワークバタフライバルブは、都市の給排水、工業用循環水、石油化学、食品および医薬品、環境処理などのパイプラインシステムで広く使用されています。これは、メディアの清浄度、耐食性、および動作の信頼性に対する高い要件が求められるエンジニアリング シナリオに特に適しています。

構造と動作特性

1. 弁体の構造構成

パイプライン ネットワークの圧力クラスと動作条件に基づいて、ステンレス鋼パイプ ネットワーク バタフライ バルブをさまざまな構造タイプで構成できます。

●中心線型構造：ディスクの回転中心とバルブ本体の中心線が一致しています。シンプルな構造で流量抵抗が少ないため、低圧大流量のパイプラインネットワークに適しています。

● オフセット タイプの構造: シングル オフセット、ダブル オフセット、トリプル オフセットのデザインが含まれます。シールペアは開閉中に素早く外れるため、中高圧、高頻度の開閉、または高温の作業条件に適しています。

バルブ本体は通常、全体の強度と寸法安定性を確保するために、精密鋳造または溶接成形プロセスによって製造されます。ディスクとステムはリジッドコネクションを採用し、確実な伝達を保証します。

2. シール構造の設計

さまざまなパイプライン媒体や作業条件の要件に適応するために、バルブには次のシーリング タイプを装備できます。

●ソフトシール構造：ステンレス鋼骨格にEPDMまたはフッ素ゴムを配合した構造で、低圧、クリーン、衛生グレードの媒体に適しています。

● メタルハードシール構造: ステンレス鋼の金属シール面またはステライト合金肉盛溶接で、高温、高圧、粒子を含む媒体、または腐食性媒体に適しています。

合理的なシール構成により、シール性能を確保しながら開閉時の摩耗を軽減し、バルブの寿命を延ばします。

3. 駆動・制御方法

パイプラインネットワークの制御モードに応じて、バルブにはアクチュエータを柔軟に装備できます。

● 手動ドライブ: 小径、低圧、または手動制御のパイプライン ネットワークに適しています。

●エア駆動：高頻度開閉や現場の自動制御システムに適しています。

●電気駆動:正確な流量調整が必要な遠隔制御、集中管理、またはパイプラインネットワークに適しています。

製品の主な特長

●安定した耐食性、耐エロージョン性を備えたオールステンレス製構造です。

● 異なる圧力や作業条件のパイプラインネットワークに適応するために複数の構造タイプが利用可能

●流路が妨げられず、開閉抵抗が低いため、パイプラインネットワークのエネルギー消費量の削減に役立ちます。

● 強力な設置適応性を備えた複数の接続方法

● 自動制御システムに対応した柔軟な駆動モード

●日常点検やオーバーホールに便利な明確なメンテナンス体制

複雑なパイプライン ネットワーク システムにおいて、ステンレス鋼パイプ ネットワーク バタフライ バルブは、シールの信頼性を確保しながら、動作の安定性とメンテナンスの利便性のバランスを保つことができます。

代表的な用途

技術的パラメータ

ステンレス部品の材質構成

選定ガイドライン

ステンレス鋼パイプ ネットワーク バタフライ バルブを選択するときは、次の重要な要素に注目してください。

1.中特性: 腐食性と粒子含有量に基づいて、適切なステンレス鋼グレードとシールのタイプを選択します。

2.圧力と温度: 高圧および高温のパイプライン ネットワークの場合は、オフセット構造と金属ハードシールを優先します。

3.接続方法: スペースに制約のあるシナリオではウェーハタイプを選択します。大口径または振動が発生しやすい作業条件では、フランジタイプまたは溶接タイプを選択してください。

4.制御要件: 遠隔制御または自動調整の必要性により、アクチュエータの構成が決まります。

5.業界の仕様: 地方自治体、食品、製薬業界は、対応する衛生基準と材料基準に準拠する必要があります。

アプリケーションの価値の概要

ステンレス鋼パイプネットワークバタフライバルブは、構造の最適化と材料構成により、マルチメディアおよびマルチコンディションのパイプラインネットワークでの安定した動作を実現します。シール性能を確保しながら、システムの抵抗とメンテナンスコストを効果的に削減するため、長期連続運用のパイプラインネットワークエンジニアリングプロジェクトに適しています。

耐食性、動作信頼性、システム互換性のバランスが必要なパイプライン システムにおいて、ステンレス鋼パイプ ネットワーク バタフライ バルブは、安定した予測可能な性能を実現します。
