ステンレス鋼製ボールバルブはどのように機能しますか?

抽象的な： ステンレス製ボールバルブ耐久性、耐食性、信頼性の高いシール性能により、産業システムで広く使用されています。この記事では、ステンレス鋼ボールバルブの機能、その構造コンポーネント、利点、選択基準、一般的なアプリケーションの課題について包括的に説明します。これは、エンジニア、調達スペシャリスト、プロジェクト マネージャーがこれらのバルブを選択および保守する際に情報に基づいた意思決定を行えるように設計されています。

目次

• 1. ステンレス製ボールバルブの概要
• 2. 動作原理
• 3. 主要なコンポーネントと構造
• 4. 主な利点
• 5. 一般的なアプリケーション
• 6. 適切なバルブの選び方
• 7. メンテナンスとトラブルシューティング
• 8. 技術的パラメータ
• 9. よくある質問
• 10. 結論

1. ステンレス製ボールバルブの概要

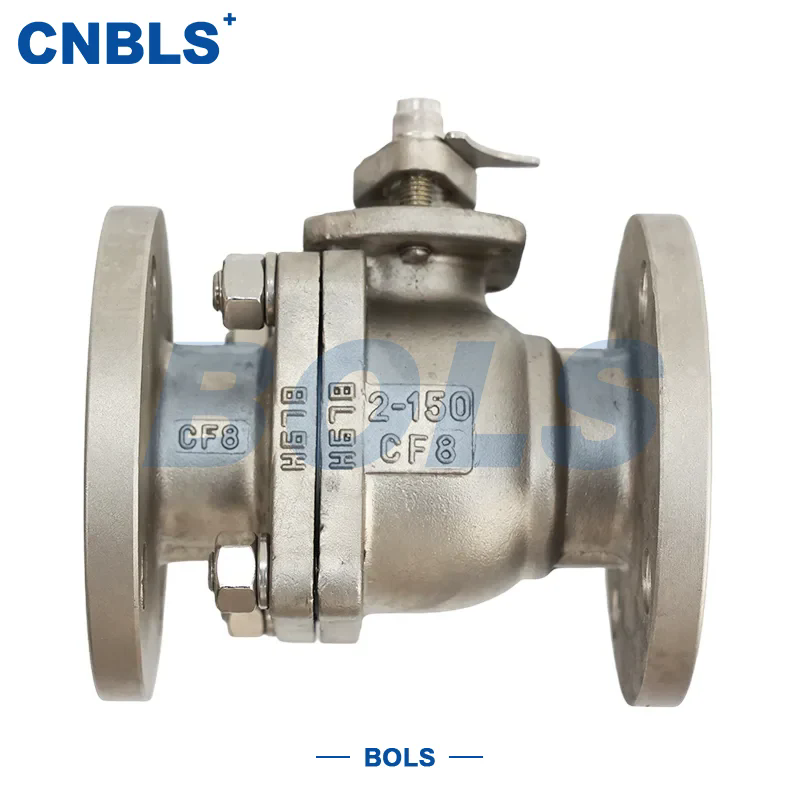

ステンレス鋼ボールバルブは、回転する球状ディスク (ボール) を使用して流体の流れを制御するように設計された 4 分の 1 回転バルブです。これらのバルブは、耐食性や耐高圧性に優れているため、石油・ガス、化学処理、水処理、食品グレードのシステムなどの業界で広く使用されています。

ステンレス鋼製ボールバルブの主な魅力は、その堅牢な構造と長い耐用年数にあります。他の材料と比較して、ステンレス鋼は錆び、スケール、化学劣化に対する優れた耐性を備えているため、要求の厳しい環境に最適です。

2. 動作原理

ステンレス製ボールバルブの作動機構はシンプルでありながら非常に効果的な設計に基づいています。バルブ本体の内部では、中央に穴のある中空ボールが回転して流体の流れを制御します。

• バルブハンドルを90度回すとボールが回転します。
• 穴がパイプラインと一致している場合、流体は自由に流れます。
• ボアがパイプラインに対して垂直である場合、流れは完全にブロックされます。

この素早い 4 分の 1 回転操作により、素早い開閉が保証され、緊急停止の場合に特に有益です。

ボール表面に押し付けられる PTFE またはその他の弾性素材で作られたシートによって密封が実現され、高圧下でも漏れを防ぎます。

3. 主要なコンポーネントと構造

適切な選択とメンテナンスには、内部構造の理解が不可欠です。主なコンポーネントは次のとおりです。

• バルブ本体:通常はステンレス鋼 (304 または 316) で作られており、構造強度を提供します。
• ボール：精密に加工されたボア付き球体。
• 席:漏れ防止動作を保証する柔らかいシール材。
• 幹：ハンドルをボールに接続して回転させます。
• ハンドルまたはアクチュエーター:手動または自動の制御メカニズム。

高度な設計には、安全性と信頼性を高めるために、静電気防止装置、防火構造、防爆ステムが含まれる場合があります。

4. 主な利点

ステンレス鋼ボールバルブは、業界の一般的な問題点に対処するいくつかのパフォーマンス上の利点を提供します。

• 耐食性:過酷な化学環境に適しています。
• 高い耐久性:最小限の摩耗で長寿命。
• 優れた密閉性:ほぼゼロの漏れ性能。
• 低メンテナンス:シンプルな構造によりメンテナンスコストを削減します。
• 高速操作:1/4回転制御により効率が向上します。

これらの利点により、信頼性が交渉の余地のない重要なアプリケーションにとって好ましい選択肢となります。

5. 一般的なアプリケーション

ステンレス鋼ボールバルブはその多用途性により、さまざまな業界で広く使用されています。

• 石油とガスのパイプライン
• 化学処理プラント
• 水と廃水の処理
• 食品および飲料の製造
• 医薬品製造

衛生環境では、衛生基準を維持し、汚染を防ぐために、研磨されたステンレス鋼のバルブが不可欠です。

6. 適切なバルブの選び方

正しいステンレス鋼ボールバルブを選択するには、いくつかの要素を慎重に評価する必要があります。

• 材料グレード:腐食要件に応じて 304 ～ 316 からお選びください。
• 圧力定格:システム圧力との適合性を確保します。
• 接続タイプ:ネジ接続、フランジ接続、または溶接接続。
• バルブサイズ:パイプラインの直径を一致させます。
• 動作温度:材料公差を確認します。

のような企業ボライシは、さまざまな産業ニーズを満たすように設計されたステンレス製ボールバルブを幅広く提供し、性能と信頼性の両方を保証します。

7. メンテナンスとトラブルシューティング

ボールバルブの耐用年数を延ばし、システムの故障を防ぐには、適切なメンテナンスが不可欠です。

• シールとシートが摩耗していないか定期的に検査してください。
• ハンドルやアクチュエーターのスムーズな動作を確保します。
• ステムやボディの周囲に漏れがないか確認してください。
• 液体にゴミが含まれている場合は、内部コンポーネントを掃除してください。

一般的な問題には、漏れ、操作の困難さ、腐食などが含まれます。ほとんどの問題は、タイムリーな検査と摩耗部品の交換によって解決できます。

8. 技術的パラメータ

9. よくある質問

Q1: なぜ真鍮やプラスチックではなくステンレス鋼を選ぶのですか?

ステンレス鋼は、優れた耐食性、高強度、極端な温度下での優れた性能を備えているため、産業用途に適しています。

Q2: ステンレス製ボールバルブは高圧に対応できますか?

はい、ほとんどのステンレス鋼製ボールバルブは、高圧システム、特に強化された本体構造を備えたシステムに耐えるように設計されています。

Q3: メンテナンスはどれくらいの頻度で行えばよいですか？

メンテナンスの頻度は使用条件によって異なりますが、一般的には6～12か月ごとの定期点検を推奨します。

Q4: これらのバルブは食品グレードの用途に適していますか?

はい、適切な研磨と認証を受けたステンレス鋼のボールバルブは、食品および飲料業界で広く使用されています。

10. 結論

ステンレス鋼のボールバルブは、比類のない耐久性、信頼性、効率を提供する最新の流体制御システムに不可欠なコンポーネントです。シンプルなデザインと高性能素材の組み合わせにより、最小限のメンテナンスで長期間の稼働が保証されます。

信頼性の高いバルブソリューションを求める業界にとって、ボライシは、さまざまな運用要件に合わせた高品質のステンレス鋼ボールバルブを提供します。高度な設計を検討し、システムが最高のパフォーマンスで動作することを確認します。

お問い合わせ今日次のプロジェクトに向けて、専門家の指導、カスタマイズされたソリューション、競争力のある価格設定を得ることができます。
