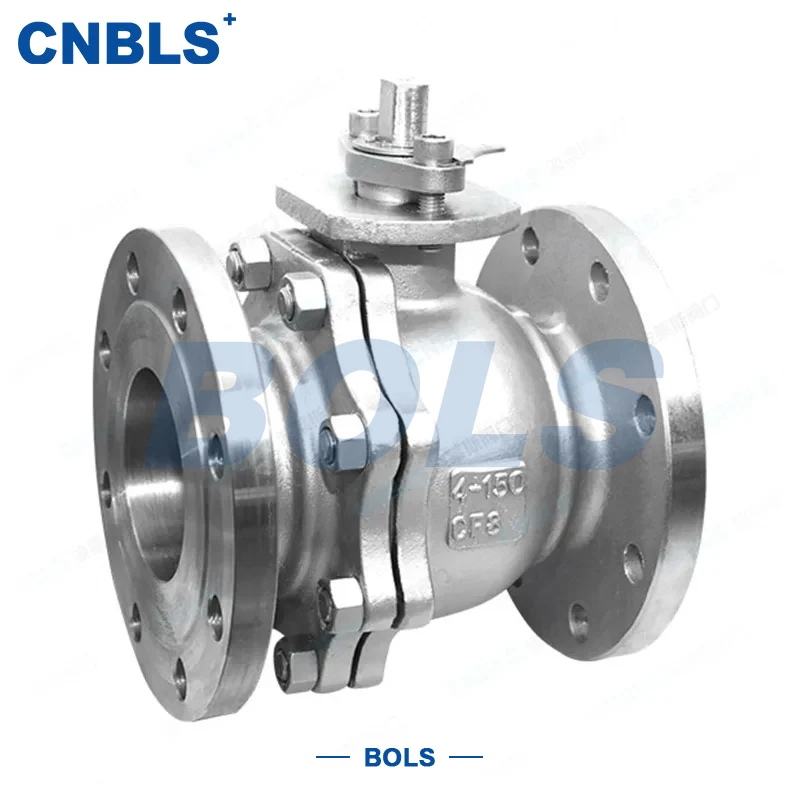

ANSI ステンレス鋼フランジ ボール バルブ

ANSI ステンレス鋼フランジ ボールバルブは、ANSI/ASME 規格に従って設計および製造された 1/4 回転遮断バルブです。フルステンレス鋼の本体と ANSI フランジ接続を特徴としており、国際的なパイプライン システムで広く使用されています。

バルブはボールの 90 度回転によって動作し、素早い開閉と流量制御を実現します。その主なコンポーネントには、ステンレス鋼のボディ、ボール、ステム、シート、およびオプションのアクチュエーター (手動、空気圧、または電動) が含まれます。ステンレス鋼の優れた耐食性、耐熱性、機械的強度のおかげで、ANSI ステンレス鋼フランジ ボール バルブは、要求の厳しい腐食性の使用条件でも確実に機能します。

これは、石油・ガス、石油化学、発電、および一般産業用配管システムに一般的に適用されます。

動作原理

ANSI ステンレス鋼フランジ ボール バルブは、ステムを介してボールを回転させることによって機能します。

全開: ボールボアがパイプラインと一致し、スムーズで低抵抗の流れを実現します。

全閉：ボールが90°回転して流れを完全に遮断

スロットル位置: 中間位置 (0°～90°) では、制限された流量調整が可能

このシンプルな 4 分の 1 回転設計により、ANSI ステンレス鋼フランジ ボール バルブは高速動作、確実な遮断、最小限の圧力降下を実現します。

主な特長

ANSI/API規格への準拠

API 608 および ANSI B16.34 に従って設計されており、明確な圧力温度定格を保証し、国際プロジェクトに簡単に統合できます。

フルステンレススチール構造

塩素化水、酸、アルカリ、サワーサービスなどの腐食性媒体を処理するために、F304、F316、および F316L 材質が用意されています。

信頼性の高いフランジ接続

ANSI B16.5 RF または RTJ フランジは、安全な取り付け、簡単なメンテナンス、および標準化されたパイプライン互換性を提供します。

オプションのボール構造

クラス 150 / 300: 通常はフローティング ボール設計

クラス 600 以上: 通常、低トルクのためにトラニオンに取り付けられたボール

この柔軟性により、ANSI ステンレス鋼フランジ ボール バルブは幅広い圧力範囲をカバーできます。

柔軟な座席オプション

主な技術仕様

設計とテストの基準

信頼性とトレーサビリティを確保するために、ANSI ステンレス鋼フランジ ボール バルブは以下に準拠しています。

代表的な用途

ANSI ステンレス鋼フランジ ボール バルブは、以下の分野で広く使用されています。

石油および石油化学プラント

天然ガス輸送

ファインケミカル処理

動力および蒸気システム

医薬品および食品のパイプライン (適切な材料を使用)

腐食性の産業用パイプライン

中圧から高圧の使用において信頼性の高い遮断性能を提供します。

選定ガイドライン

最適なパフォーマンスを得るには、次の点を考慮してください。

①圧力クラスマッチング

パイプラインの設計圧力と ANSI B16.34 の定格に従って、クラス 150 / 300 / 600 を選択します。

② 材質の適合性

③ 座席タイプの選択

クリーンサービス→ソフトシート

高温または固体 → 金属シート

④ フランジフェーシングの選択

標準サービス→RF

高圧または高シール要件 → RTJ

設置とメンテナンスのヒント

耐用年数を延ばすには:

ANSI B16.5 に従って十字締めでフランジを取り付けます。

設置前にモデルと定格を確認してください

厳密に 0° ～ 90° の範囲内で動作してください

ステムパッキンとフランジシールを定期的にチェックしてください

必要に応じて耐食グリースを塗布してください

長時間停止する前にバルブキャビティを排出する

適切なメンテナンスにより、ANSI ステンレス鋼フランジ ボール バルブの長期安定した動作が保証されます。
