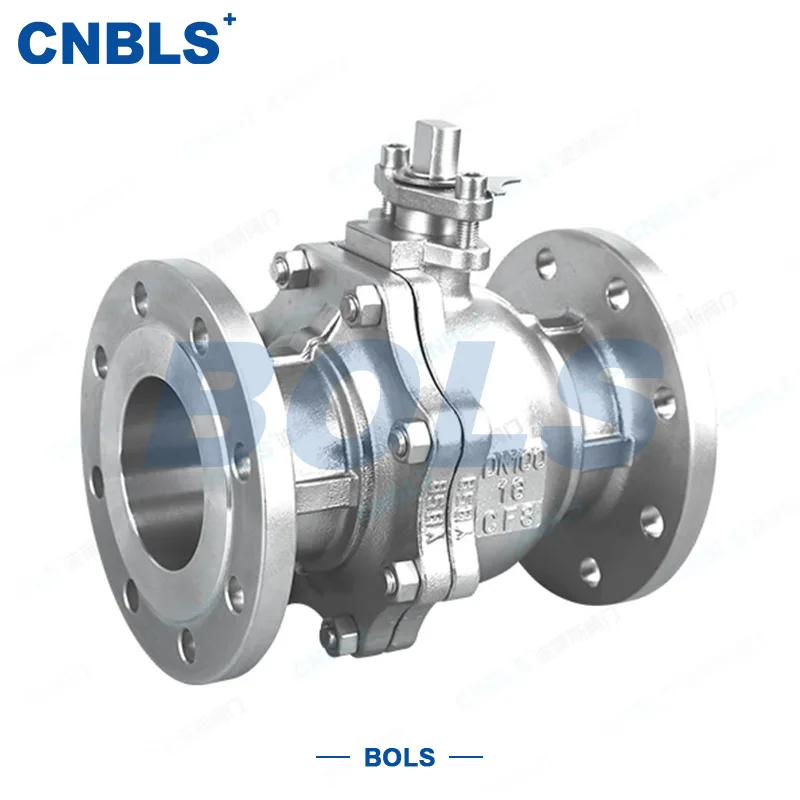

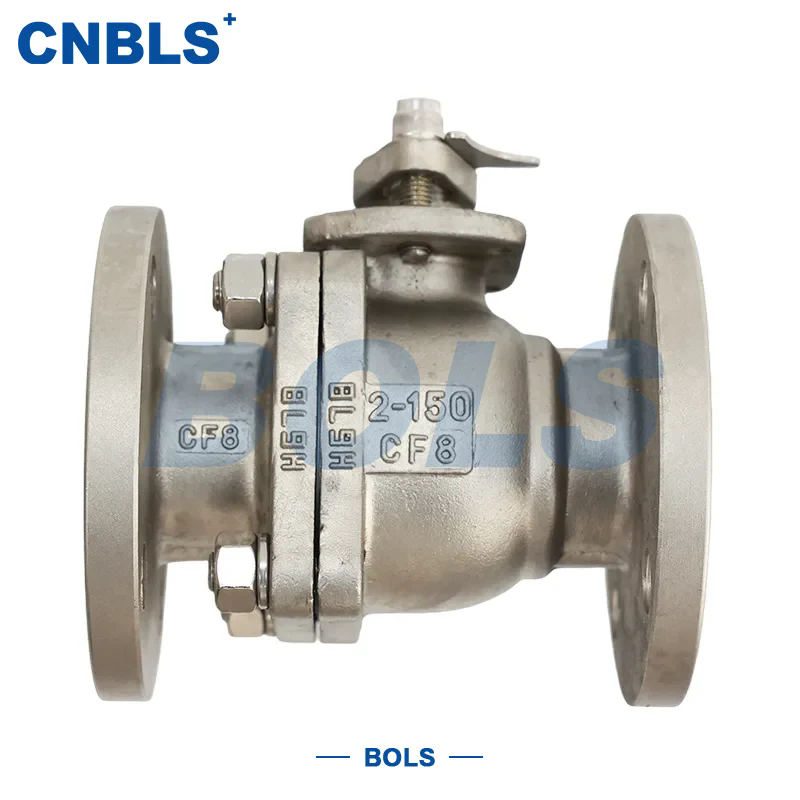

GB フランジボールバルブ

GB フランジ ボール バルブは、国家標準のフランジ接続を備えたコア工業用流体制御バルブで、ボール コアの 90° 回転によりパイプラインのオンオフと流量調整を実現し、世界の工業パイプライン システムで最も広く使用されている主流の遮断バルブの 1 つです。

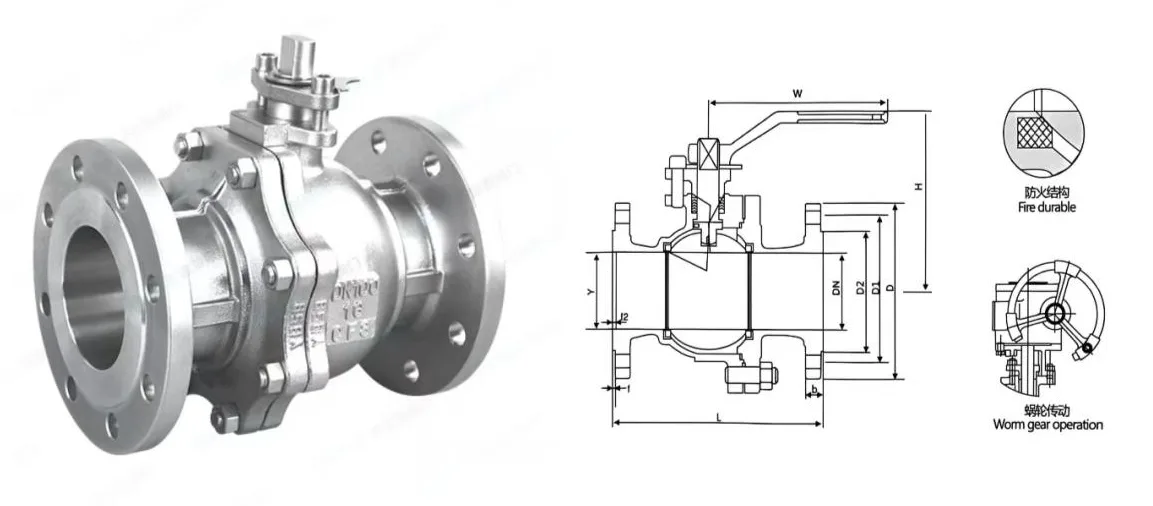

このバルブは主に、バルブ本体、フローティングボール、バルブステム、バルブシート、シーリングアセンブリ、国家標準フランジエンドなどのコアコンポーネントで構成されています。標準的な手動作動に加えて、さまざまな産業作業条件の自動制御要件を満たすために、ウォームギア、空圧、電気、油圧作動装置を装備することもできます。素早い開閉、極めて低い流体抵抗、コンパクトな構造、信頼性の高い双方向シール、幅広い媒体互換性、便利な設置とメンテナンスという主要な利点を備えています。 GB フランジ ボール バルブは、長期にわたる安定した動作性能と複雑な使用条件への強力な適応性により、産業用流体伝達および制御システムに不可欠なキーコンポーネントとなっています。

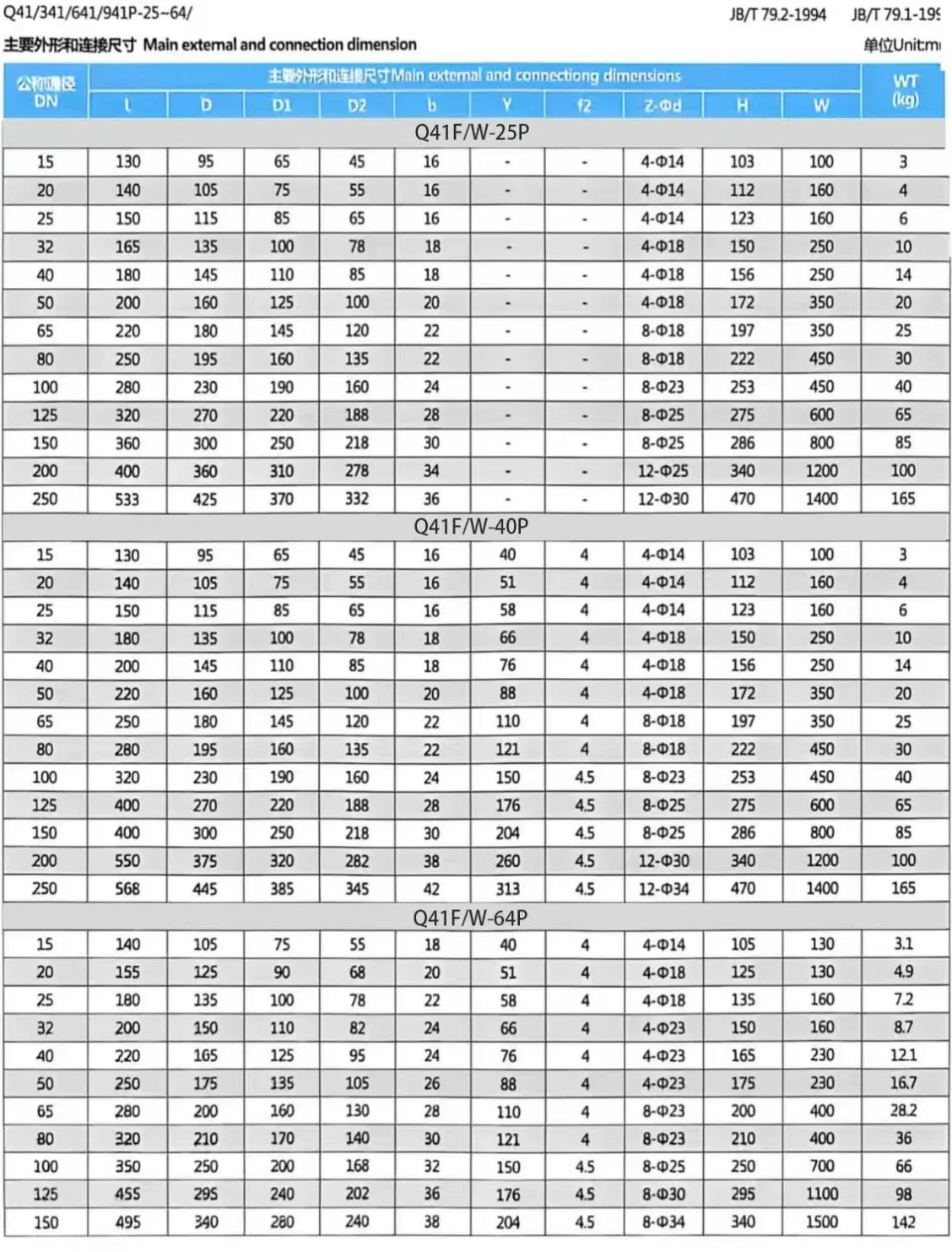

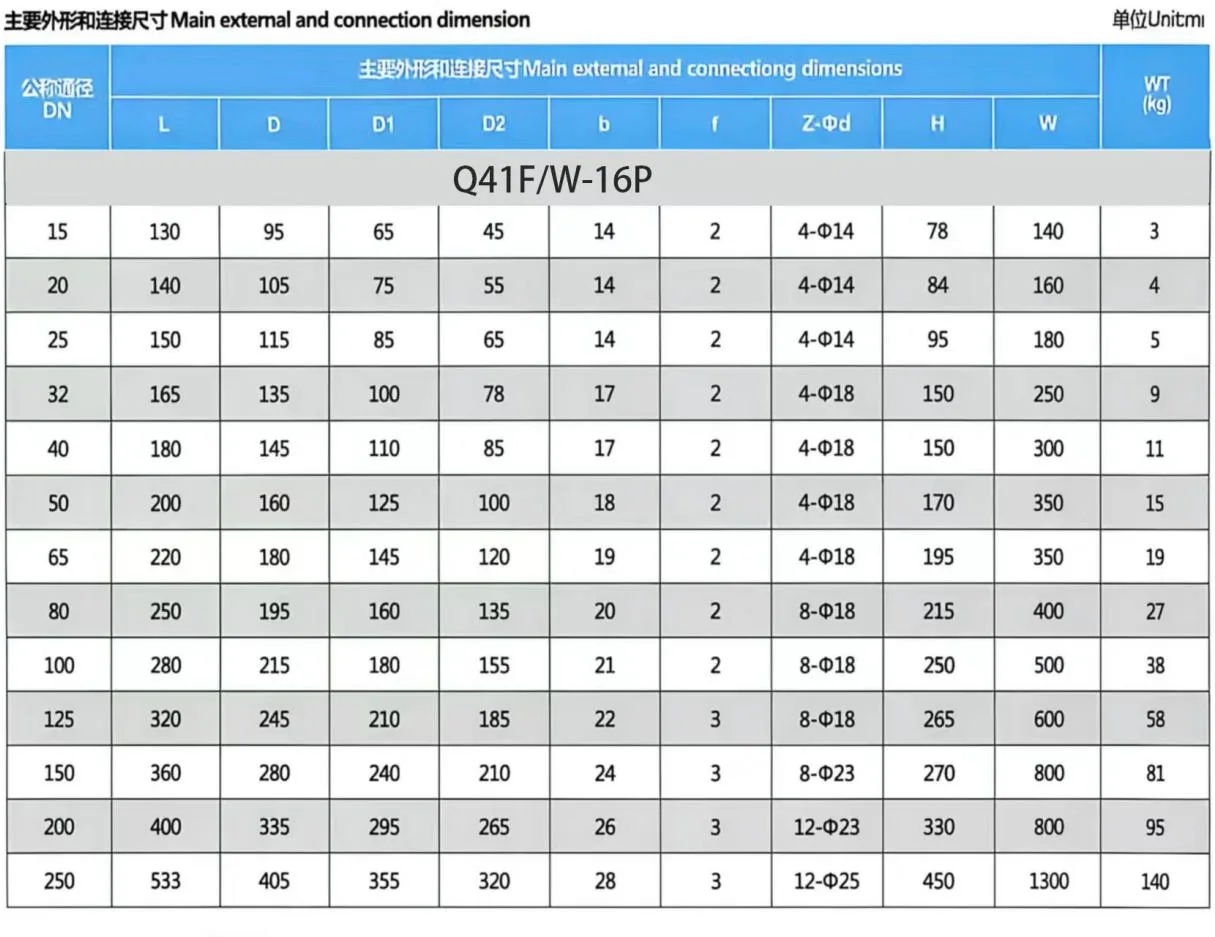

製品仕様

適用基準

主な応用産業

● 石油・ガス、石油化学精製、長距離パイプライン送電

● 発電（火力発電所および原子力発電所の水、蒸気、油回路）

● 冶金、製紙、繊維製造

● 市の上水道、地域暖房、下水処理

動作原理

GB フランジ ボール バルブの動作原理は、バルブ ステムによって駆動されるボール コアの 90° 回転運動に依存しており、パイプラインの全開、全閉、および正確な流量制御を実現します。

フルオープン状態

バルブステムがボールを駆動して 90°回転させ、ボールの貫通穴がパイプラインの軸と完全に位置合わせされると、流路が完全に接続されます。このとき流体抵抗は極めて小さく、媒体はほとんど圧力損失なく弁体を通過できます。

全閉状態

バルブステムがボールを駆動して逆方向に 90°回転すると、ボールの貫通穴はパイプラインの軸に対して完全に垂直になります。ボールコアはパイプラインの中圧によってバルブシートにしっかりと押し付けられ、信頼性の高いゼロ漏れシールを形成し、媒体の流れが完全に遮断されます。

フロー制御状態

ボールを0°から90°までの任意の角度に回転させると、ボールの貫通穴とパイプラインの間の有効流路面積を無段階に調整でき、媒体流量とパイプライン圧力の正確な制御を実現し、工業プロセスのさまざまな作動条件要件を満たします。
