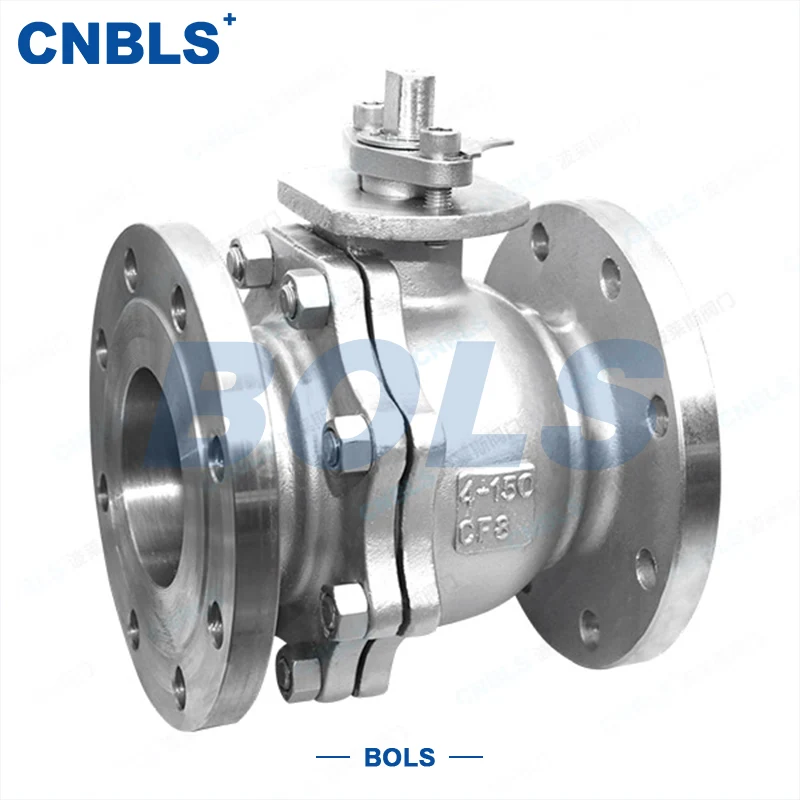

ANSI フランジ付きボールバルブ

ANSI フランジ付きボールバルブ (ブランド: Bolaisi) は、フランジ付き接続とコア開閉要素としてのボールを特徴とする工業用遮断バルブです。主に産業用パイプラインにおける流体の急速なオン/オフ制御と流れ方向の切り替えに使用されます。この製品には、フローティング ボール バルブとトラニオン マウント ボール バルブの 2 つの主な構造タイプがあります。さまざまな材質、シールタイプ、作動モードを作業条件に応じて柔軟に選択できるため、従来のさまざまな産業用パイプライン用途に幅広く適しています。

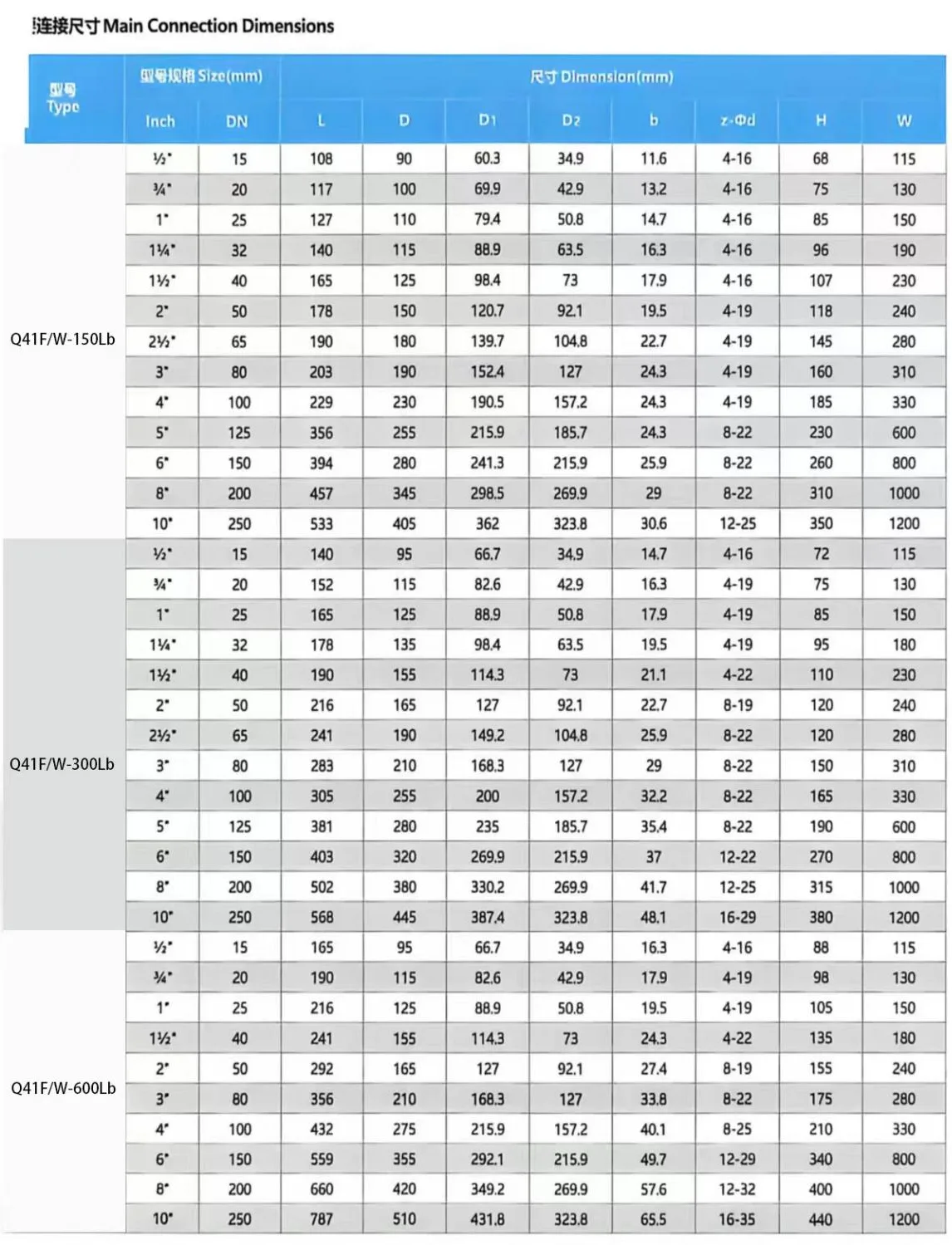

コア技術パラメータ

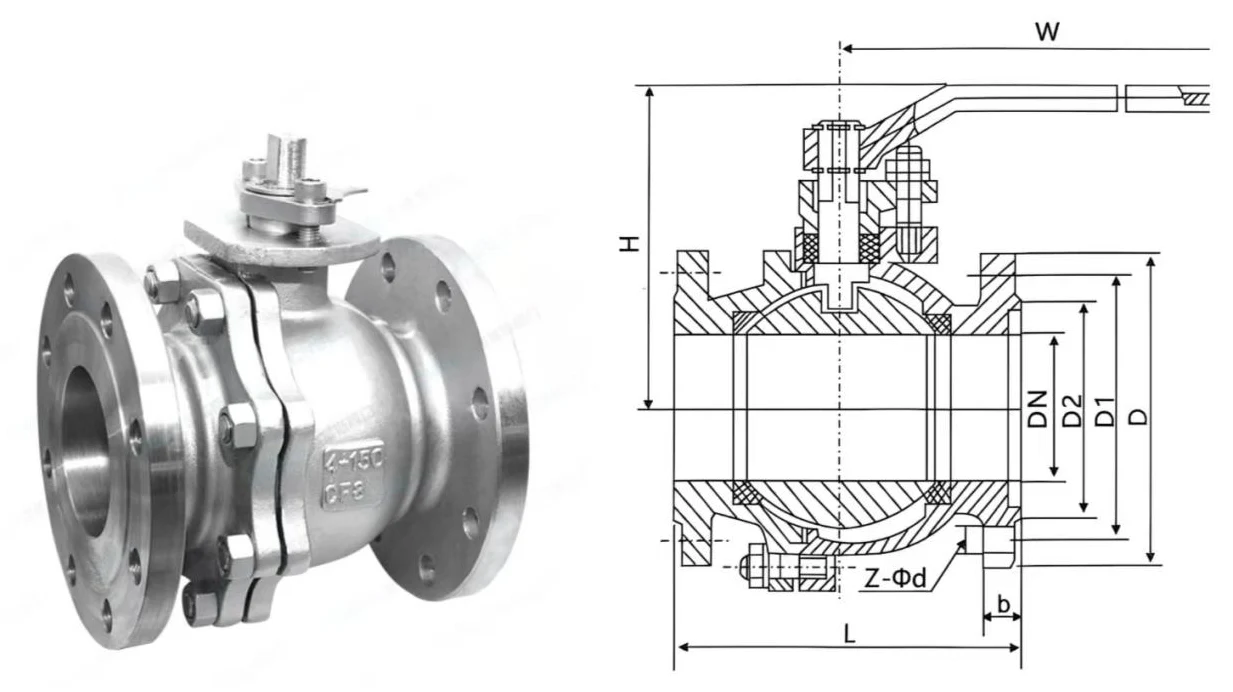

コア構造コンポーネント

この製品はモジュール設計を採用しており、作業条件に応じて柔軟に適合できる 6 つのコア モジュールで構成されています。

● バルブ本体: 2 ピース、3 ピース、およびワンピース構造で利用可能で、さまざまなメンテナンスおよび設置要件を満たす主な耐圧および設置基盤を提供します。

●ボールクロージャエレメント：同軸貫通穴を備えた回転ボールで、流量調整の中核となる制御部品であり、回転によりフル開閉を実現します。

● シーリングアセンブリ: ボールと内部シールを形成するソフトシール (PTFE) およびハードシールシートタイプが含まれます。適合するパッキンにより、ステムとバルブ本体の間の外部シールが確保され、媒体の漏れが防止されます。

● バルブステム：アクチュエータとボールを接続する伝達部品で、ボールを 90°回転させて開閉します。

● アクチュエータ: 標準構成は手動レバーです。ウォームギア、空気圧および電気アクチュエータは、さまざまな自動化制御ニーズに対応するオプションです。

動作原理

バルブは、ステム軸を中心にボールを 90 度回転させることにより、パイプラインの完全な開閉を制御します。

●全開：ボール穴はパイプラインの流路と完全に同軸であり、非常に低い流抵抗で妨げられることなく流体が通過できます。

●全閉：ボール穴が管路流路に対して垂直であり、ボールがシートにしっかりとフィットすることで媒体を完全に遮断し、確実なシールを実現します。

異なる作業条件に合わせて 2 つのコア シール構造が利用可能です。

●フローティングボール構造：中圧下でボールがわずかに浮遊して下流側シートを押し付け、自動締付シールを実現します。圧力が高いほど安定したシール性能が得られ、小径から中径および中低圧条件に適しています。

●トラニオンマウントボール構造：ボールは上下のトラニオンでラジアル方向のズレなく支持されています。このシートは、シールのためにボールを自動的にフィットさせる弾性補償機能を備えており、低い操作トルクと長期安定した性能を備え、大径および高圧条件に適しています。

製品の主な機能

● 標準化されたフランジ接続: 米国標準フランジ寸法に厳密に準拠し、RF、FF、MFM、TG、RJ およびその他のフランジ面タイプをサポートします。設置と取り外しが簡単で、現場での変更を必要とせずに、同じ規格のパイプラインや機器との高い互換性が得られます。

●効率的かつ制御可能な操作：手動全開閉は90°回転するだけで、緊急遮断に適した素早い操作が可能です。開口角度を正確に調整して流れ方向を切り替えることができます。

●最適化された流路設計：フルボア構造により、全開状態での流路抵抗損失がほとんどなく、パイプラインのエネルギー消費を削減し、高粘度媒体や微粒子を含む媒体にも適応します。

● モジュール式の柔軟な構成: バルブ本体、シール、アクチュエーターはモジュール式に設計されています。 ANSI フランジ付きボールバルブは、現場の圧力、媒体、温度の要件に基づいて、材料、シールタイプ、作動モードをカスタマイズできます。

● 双方向の流れの互換性: 厳密な入口/出口の制限がなく、一方向または双方向の流れ構造がオプションで選択できるため、設置と運用の柔軟性が向上します。

製品性能の利点

●幅広い作業条件をカバー：DN15～DN200の呼び径と150LB～600LBの呼び圧力で、ほとんどの一般的な産業パイプライン用途をカバーします。

●高い耐食性:炭素鋼、ステンレス鋼 304、316、316L を含む複数の本体材料オプションは、水、油、蒸気、酸、アルカリ、その他の媒体による腐食や浸食に耐え、耐用年数を延ばします。

● 安定した信頼性の高いシール: ソフトシールは、常温でクリーンなメディアに対してゼロ漏れ性能を実現します。ハードシールは、蒸気や粒子を多く含む媒体の高温や摩耗に耐えます。どちらのタイプも長期安定したシールを確保し、内部および外部の漏れを最小限に抑えます。

●安全＆省力操作：最適化されたステムとレバーの設計により操作トルクが大幅に軽減され、手動操作が容易になりました。ステムの噴出防止と静電気防止構造により、中程度の摩擦やステムの排出による静電気の蓄積を防止し、石油や化学工学などのリスクの高い産業における安全要件を満たします。

●メンテナンスが便利：2ピースおよび3ピースの本体設計により、パイプラインを分解することなくオーバーホールやシール交換が可能となり、現場でのメンテナンスの負担とダウンタイムを大幅に削減します。

主なアプリケーションシナリオ

安定したオン/オフ制御と媒体や作業条件への幅広い適応性を備えた ANSI フランジ付きボールバルブは、主要産業のパイプライン システムで広く使用されています。

● 石油・ガス産業: 石油・ガス探査、長距離パイプライン、収集ステーション、精製石油の保管および輸送における中程度の遮断および切り替え。

● 化学産業: 過酷な化学生産条件下での酸性/アルカリ性媒体、有機溶媒、ポリマー、添加剤のプロセス管理。

● 電力産業: ボイラーシステム、蒸気パイプライン、冷却水循環、補給水システムにおけるパイプラインのオンオフ制御により、ユニットの安定した動作を確保します。

● 製紙・冶金産業: 耐衝撃性と耐摩耗性の構造を備えた製紙黒液、冶金スラリー、水循環システムのパイプライン制御。

●水処理産業：都市給排水、工場廃水処理、再生水再利用、循環水システムにおけるパイプラインの開閉と流量調整。
