ステンレス製スプロケット ウェーハナイフ ゲートバルブ

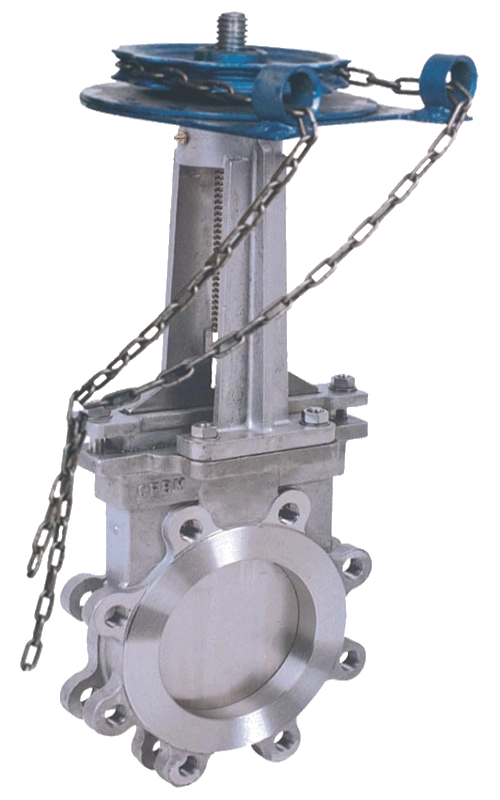

PZL73H ステンレス製スプロケット ウェーハ ナイフ ゲート バルブは、不純物を含む媒体の搬送用に特別に設計された遮断バルブです。鋭いナイフ型ゲートを備えたスプロケット駆動のデザインが特徴です。スプロケットを回転させてバルブステムを昇降させることにより、閉じた状態で媒体中の固体粒子や繊維状不純物を効率的に遮断し、パイプラインの詰まりを根本的に防ぎます。

このバルブは、優れた耐食性を備えた 304/316 ステンレス鋼で完全に作られており、高粘度および不純物を含む媒体を含む低圧から中圧および腐食性の作業条件に適しています。コンパクトな構造、軽量、省力操作を備えており、狭い設置スペースや高い手動操作トルクが必要なシナリオに特に最適です。

廃水処理、鉱山尾滓、製紙パルプ、建材粉末などの業界の中大パイプラインで広く使用されています。信頼性の高い性能により、PZL73H ステンレス鋼スプロケット ウェーハ ナイフ ゲート バルブは、さまざまな業界の不純物を含む媒体パイプラインの遮断装置として好まれています。

コア技術パラメータ

コア属性

●構造タイプ：ナイフ形ゲートディスク、外ネジ＆ヨーク、短い面間設計、設置スペースを節約し、狭い作業条件に適しています。

●接続タイプ：ウェーハ接続、ウェーハバルブの設置に関するGB/T 12221規格に厳密に準拠しており、特別に大きなスペースがなくても設置が簡単で、パイプラインの建設コストを削減します。

● シールタイプ: 金属ハードシール、ゲートディスクとシートのシール面に硬質合金オーバーレイ、安定したシール性能、硬質粒子を含む媒体からの浸食に耐性、耐用年数が延長されています。

●操作方式：スプロケット駆動、チェーン伝動によりトルクを増幅、手動操作の省力化、大口径バルブの手動操作の難しさを解決。

●ボディ材質：ステンレス鋼（304/316）、耐食性に優れ、さまざまな腐食レベルの媒体や腐食性の高い条件での長期使用に適しています。

●フローチャネルの特徴：フルボアストレートチャネル、絞り抵抗なし、スムーズな媒体の流れ、強力な詰まり防止能力、バルブの動作に影響を与える不純物の蓄積を回避します。

モデルの解釈

モデル PZL73H の各文字と数字には明確な意味があり、購入者が仕様を迅速に特定し、要件を正確に一致させるのに役立ちます。

● P: スラグ排出 / ナイフ型構造。ナイフ ゲート バルブと明記されており、不純物を含む媒体用に特別に設計されています。

● Z: ゲート バルブ。メイン バルブ カテゴリを定義します。

●L：スプロケットドライブ。省力化の利点を強調する動作モードを示します。

● 7: ウェーハ接続。一般的なウェーハの取り付け用の取り付け接続タイプを定義します。

● 3: 外側のネジとヨークは、設置後のメンテナンスに便利な構造タイプをマークします。

● H: 硬質合金でオーバーレイされたシート面。シール面のプロセスを示し、シールの信頼性を強調します。

構成材料

ステンレス鋼製スプロケット ウェーハ ナイフ ゲート バルブのコアコンポーネントは、耐食性、耐摩耗性、耐用年数を考慮して厳密に選択されています。

● バルブボディ/バルブプレートフレーム: 304/316 ステンレス鋼、高強度と耐食性、中程度の腐食性に応じてオプション。

●ナイフゲートディスク：ステンレス鋼基材+ステライトオーバーレイ、エッジ硬度≧HRC 55、固体不純物を効率的に切断する高い切れ味、耐摩耗性と耐浸食性。

●バルブシート：硬質合金オーバーレイを施したステンレス鋼、特に硬質粒子媒体用、耐摩耗性シール面により長期安定したシールを保証します。

●バルブステム：304ステンレス鋼、クロムメッキ表面、耐摩耗性と耐食性が向上し、長期使用中の錆や詰まりを回避します。

●グランドパッキン：柔軟なグラファイトパッキン、高温耐性、耐腐食性、優れたシール性で漏れを防ぎます。

●チェーンホイール・チェーン：ステンレス製で、腐食条件下での長期使用に適しており、錆びにくく、傷つきにくく、安定した伝動を実現します。

設計および製造基準

生産全体は国家および業界の基準に準拠し、厳格な品質管理が行われています。

●ナイフゲートバルブの一般設計：JB/T 8528、CJ/T 282

●ウェハ接続寸法：GB/T 12221

●スプロケット伝達パーツ：GB/T1243

●圧力温度定格：GB/T 12224

●バルブ試験・検査：GB/T 13927、JB/T 9092

●ステンレス材質：ASTM A182

選定・設置・保守のポイント

選択ポイント

● 腐食性の高い媒体（酸・アルカリのスラリー）の場合は、316 ステンレス鋼が推奨されます。 304 ステンレス鋼は、安定性を確保しながらコストを削減するために、一般的な粒子含有媒体に使用できます。

● 大口径バルブ（DN ≧ 500）の場合、手動操作の労力をさらに軽減するために、1:10 の高比スプロケットを推奨します。

設置ポイント

●本体の変形や漏れを防ぐため、配管フランジと同軸を保ち、ボルトを対称かつ均等に締め付けてください。

●スプロケット作動側の回転スペースを十分に確保し、スムーズな動きを実現します。

● 設置前にパイプライン内の不純物や溶接スラグを除去します。保護を強化するために上流と下流にフィルターを設置します。

メンテナンスポイント

●スプロケットやチェーンには定期的に注油して錆や噛み込みを防止してください。

●不純物を含む状態では定期的にバルブを開閉して、ディスクとシートの間に蓄積したスラグを除去し、シールと操作の柔軟性を維持します。

製品の利点

PZL73H ステンレス鋼スプロケット ウェーハ ナイフ ゲート バルブは、オールステンレス鋼構造、高効率ナイフ ゲート、省力化スプロケット ドライブを特徴としており、不純物を含む腐食性の高い用途に完全に適合します。 コンパクトで設置とメンテナンスが簡単で、パイプラインの詰まり、難しい操作、シール漏れなどの業界の問題点を効果的に解決します。これらは業界全体の中規模および大規模パイプラインで広く使用されており、不純物を含む媒体システムの信頼できる遮断ソリューションとして機能します。
