ステンレス製三方フランジボールバルブ

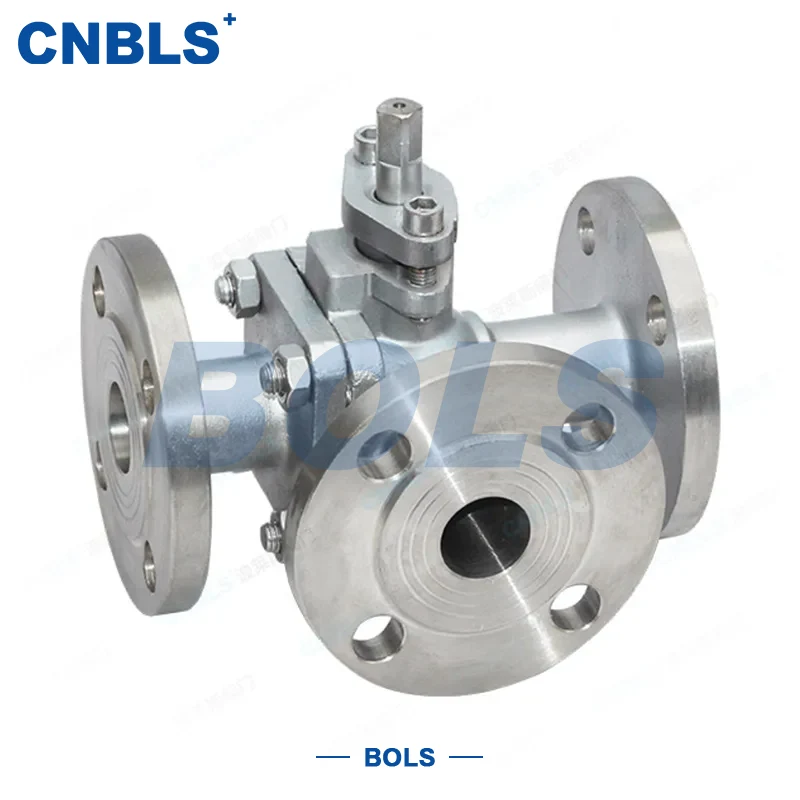

ステンレス鋼三方フランジボールバルブは、304、316、304L、316L などのステンレス鋼材料で製造され、フランジ端接続を備えたマルチポート制御バルブを指します。このバルブは一体型のボールとステム構造を採用しており、T ポートまたは L ポートの流れパターンで利用可能で、媒体の混合、分流、または方向の切り替えが可能です。

このバルブは、耐食性ステンレス鋼と信頼性の高いフランジ付きシールの組み合わせにより、要求の厳しい産業環境において安定した性能を提供します。信頼性の高い接続の完全性と長期にわたる耐久性を必要とするシステムに適しています。

構造と動作原理

バルブはステムを介してボールを回転させ、異なるポート間の流路を切り替えることによって動作します。

T ポート: 流れの混合または方向転換に使用されます。

L ポート: 2 つの回線間の方向切り替えに使用されます。

フランジ付き端部: 正確な位置合わせと確実なシールを確保します。

流線型の内部流路により、コンパクトな全体寸法を維持しながら圧力損失を低減します。

主な特長

一体型高強度設計

ボールとステムは一体的に製造されているため、組立公差が低減され、動作の安定性と耐用年数が向上します。

優れた耐食性

酸、アルカリ、塩化物含有媒体、および一般的な腐食性流体の処理に使用できる複数のステンレス鋼グレードが用意されています。

信頼性の高いフランジ付きシール

フランジは GB/T 9113 および ANSI B16.5 規格に準拠しており、取り付けが簡単で実証済みのシール性能を提供します。

柔軟な座席オプション

さまざまな温度と圧力の要件を満たすために、ソフトシートとメタルシートが利用可能です。

オートメーションの互換性

バルブには手動、ウォームギア、空気圧、または電気アクチュエータを装備できるため、自動化システムに簡単に統合できます。

技術仕様

主な材質オプション

ボディ＆フランジ

シート

代表的な用途

ステンレス鋼製三方フランジ ボール バルブは、流れの迂回または切り替えを必要とする次のような産業システムに適しています。

石油および石油化学プラント

ファインケミカル処理

水処理システム

食品および医薬品のパイプライン

動力および蒸気システム

天然ガス輸送

シールの信頼性が重要なマルチポート制御アプリケーションで優れたパフォーマンスを発揮します。

選定ガイドライン

マテリアルマッチング

304/304L 一般腐食用

316/316L 塩化物またはより強力な腐食性媒体用

高圧過酷なサービス向けの Duplex 2205

ポートの選択

混合または分流用の T ポート

方向スイッチング用の L ポート

温度マッチング

常温用ソフトシート

高温使用用メタルシート

フランジ標準

パイプラインの仕様に従って GB または ANSI フランジ シ​​ステムを選択し、RF または RTJ の向きを確認します。

作動の選択

頻繁な操作や遠隔操作には、空気圧または電動アクチュエータをお勧めします。

設置とメンテナンス

操作上の注意

設置前にバルブのモデル、圧力定格、フランジ規格を確認してください。

ウォーターハンマーを避けるため、バルブはゆっくりと操作してください

自動バルブへの安定したエアまたは電源の供給を確保

長時間シャットダウンした後は、再開する前にパイプラインをフラッシュしてください

メンテナンスノート

フランジとパッキンのシールを毎週点検してください

ステムとトランスミッション部品に四半期ごとに注油してください

漏れが発生した場合は、速やかにシール部品を交換してください。

フランジボルトを十字に均等に締め付けます

適切なメンテナンスにより、ステンレス鋼製三方フランジ型ボールバルブの耐用年数が延長され、一貫したシール性能が維持されます。
