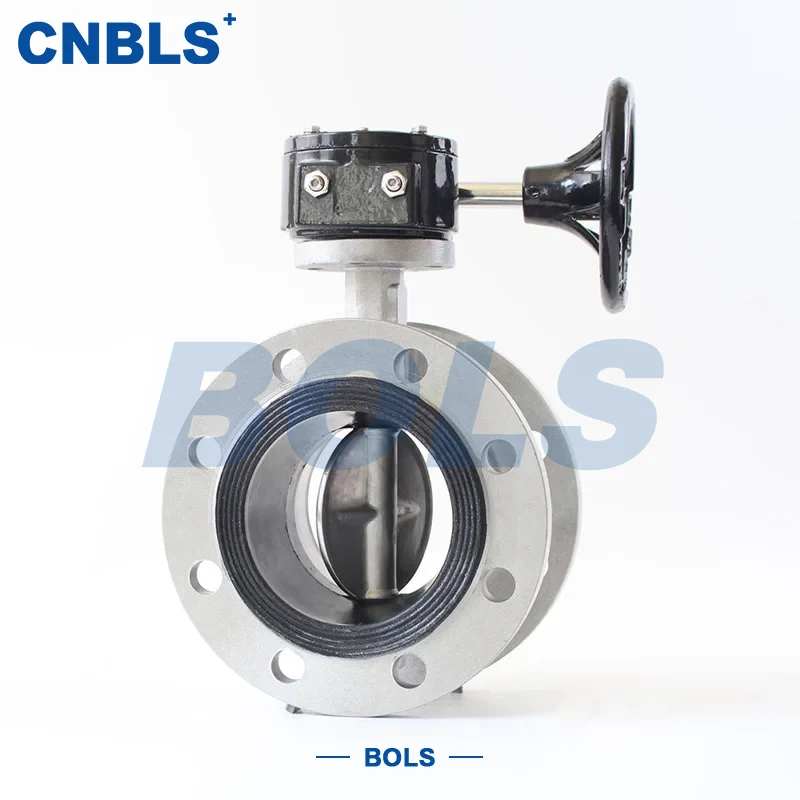

ステンレス製ウォームギヤ駆動ウェハタイプ金属製ハードシールバタフライバルブ

ステンレス鋼製 D373H ウォームギア駆動のウェハータイプ金属ハードシールバタフライバルブは、中高圧、高温、複雑な中程度の作業条件向けに設計された工業用バタフライバルブです。 D373シリーズのトリプルオフセット構造を採用し、ウォームギヤ伝達機構とウエハタイプ接続の組み合わせにより、設置スペースと動作の安定性を両立させながらシールの信頼性を確保しています。

この製品はステンレス鋼（304、316、304L、316L、2205二相ステンレス鋼など）を主材料として使用し、シールペアは金属ハードシール構造を採用しており、高温、粒子を含む、腐食性媒体などの使用条件に長期間適応できます。ウォームギアハンドルにより駆動するため、スムーズな開閉と正確なバルブ調整を実現し、特に中・大口径（DN≧200mm）のパイプラインシステムに最適です。

石油化学、電力、冶金、石炭化学産業、水処理などの業界では、このステンレス鋼製ウォームギア駆動ウェーハタイプ金属ハードシールバタフライバルブは、主要なパイプラインセクションの遮断または調整によく使用され、安全性と安定性に対する高い要件が求められるシステムに特に適しています。

構造とデザインの特徴

1. トリプルオフセットメタルハードシール構造

このバルブはトリプル オフセット設計を採用しており、開閉時にバタフライ ディスクがバルブ シートから素早く外れ、シール面の摩擦を軽減します。

●開閉トルクの低減

●シール面の摩耗を大幅に低減します。

●高温下でも焼き付きを起こしにくい。

金属製のバルブシートとバタフライディスクを精密加工し、ラッピング加工したメタルツーメタルシール構造により、高温高圧条件下でも安定したシール性能を維持します。

2. ウェハータイプのバルブボディの設計

バルブボディはステンレス鋼の一体鋳造であり、ウェハータイプの接続構造により次のような特徴があります。

●独立フランジが不要でコンパクトな構造です。

●取付厚が薄く、配管スペースを節約できます。

●GB/ANSI規格フランジシステムに対応

● 既存パイプラインの改修やメンテナンス交換が容易になります。

この設計により、中型および大口径システムの全体重量と設置コストを効果的に削減できます。

3. ウォームギヤ伝達機構

ウォームギア伝動はバルブの中核的な動作方式の 1 つであり、次のような利点があります。

●伝達比が大きく、作業の省力化が可能です。

●開閉動作が安定し、微調整が可能です。

●セルフロック性能に優れ、位置決めが確実です。

●高頻度の規制や高トルクの作業条件に適しています。

DN≧200mmまたは高圧条件のシステムでは、ウォームギア伝動により操作の安全性と制御性が大幅に向上します。これが、このステンレス製ウォームギア駆動ウェハタイプ金属製ハードシールバタフライバルブが広く採用されている重要な理由です。

技術的パラメータ

ステンレス鋼の材料構成に関する指示

主要な耐圧部品の材質

合理的な材料の組み合わせにより、バルブの耐用年数を効果的に延長できます。これは、エンジニアリングの選択における重要な焦点でもあります。

アプリケーション

このシリーズのバルブは主に次のような作業条件および業界で使用されます。

● 石油化学産業: 高温の石油製品および腐食性媒体のパイプライン

●動力方式：主蒸気方式、過熱蒸気方式

● 冶金産業: 高温の排ガスおよび粉塵を含むガス

● 石炭化学産業: 合成ガスおよび硫黄含有媒体

●水処理：高温水、工業用循環水。

このようなシナリオでは、このステンレス鋼ウォームギア駆動ウェハータイプ金属ハードシールバタフライバルブは、通常、高い信頼性が必要とされる重要な遮断または調整タスクを引き受けます。

選定・使用上の注意

1.中程度の腐食性に応じて、304 / 316 / 2205などの適切なステンレス鋼材料を選択します。

2.ウェハータイプ構造の場合、ボルトの強度がフランジの厚さに適合していることを確認してください。

3.高温使用条件下では、ウォームギヤボックス内の潤滑グリースの耐熱性に注意してください。

4.粒子を含む媒体の場合は、ステライト合金肉盛溶接によるバタフライ ディスク ソリューションを優先してください。

まとめ

ステンレス鋼 D373H ウォームギア駆動のウェハータイプ金属ハードシールバタフライバルブは、中高圧、高温、複雑な中程度の作動条件向けに構造設計、材料構成、伝達モードが最適化されています。このステンレス製ウォームギア駆動ウェハータイプ金属ハードシールバタフライバルブは、その安定したシール性能、信頼性の高い動作特性、コンパクトな設置方法により、複数の業界のパイプラインシステムで一般的に使用されるバルブタイプの1つとなっています。
