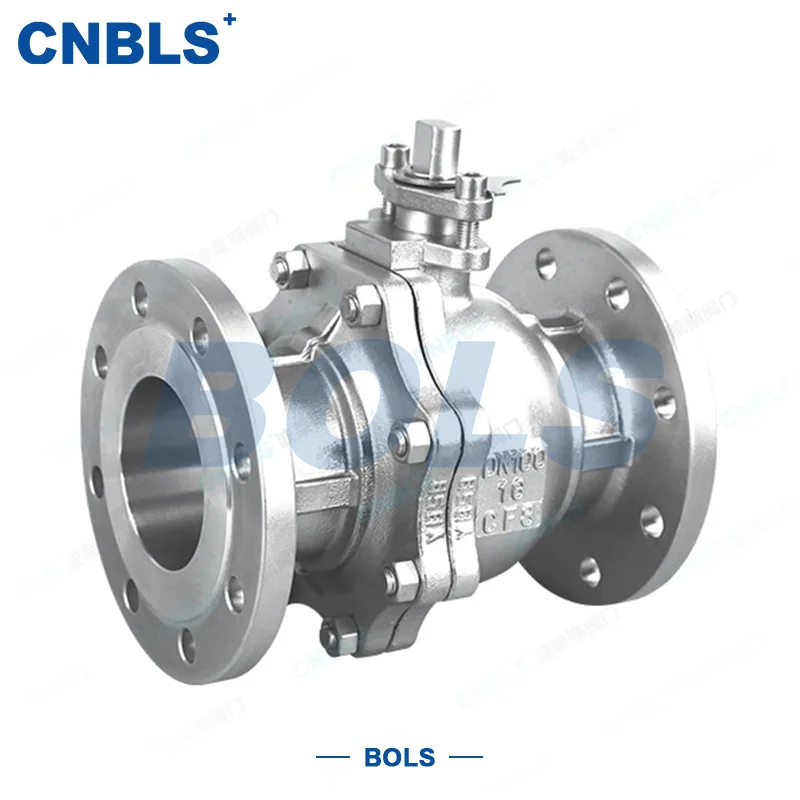

ステンレス製フランジ型ボールバルブ

Bolaisi Valve Co., Ltd. は、工業用流体制御において 20 年近くの経験を持つバルブ専門ブランドです。 「中国のポンプとバルブの首都」として知られる浙江省温州にある同社は、幅広いステンレス鋼バルブの製造に注力しています。 Bolaisi Valve は、低品質の製品を避け、ハイエンド市場戦略を追求しています。同社のステンレス鋼製フランジ付きボールバルブは、シリカゾル鋳造プロセスを使用して製造されており、バルブ本体には二次サンドブラスト処理が施されています。流体配管システムの信頼できるサプライヤーとして、同社は厳格な品質検査システムを採用しています。すべてのバルブは、工場から出荷される前に、原材料の分析と機械加工からシールの組み立てと二重圧力試験 (静水圧と空気圧) に至るまで、すべてをカバーする複数の模擬試験を受けます。ステンレス製フローティングボールフランジバルブの製造における豊富な経験を持つ同社は、低流量抵抗、ゼロ漏れ、メンテナンスの容易さを特徴とするバルブを専門としています。圧力、温度、シール能力を含むすべての性能指標は実際のパイプライン動作条件から導き出され、定格を膨らませることなく正確な仕様を保証します。

実際の動作条件での性能試験

1. パイプライン循環試験

・試験時間：数時間にわたる連続循環負荷試験（水、油、蒸気）。

·テストシナリオ: 化学物質輸送パイプライン、都市の給排水ネットワーク、ガス輸送パイプライン、発電所の水/蒸気配管、冶金および製紙における流体システム。

●対応媒体：淡水、石油製品、天然ガス、高温蒸気、弱腐食性流体。

·重要な結論: 産業用パイプライン遮断バルブでは、シールの信頼性、高流量容量 (大口径)、およびアクチュエータの互換性が最も重要です。このフランジ ボール バルブは、低い流れ抵抗と迅速な開閉機能を提供するように特別に設計されています。

2. フローティングボールシール構造の比較試験

標準の基本フランジ ボール バルブと Bolaisi GB 準拠のステンレス鋼製フランジ ボール バルブを比較する 30 日間の高温/低温サイクル圧力テスト:

·ベーシック フランジ ボール バルブ: シートは媒体の流れに長時間さらされると摩耗や漏れが発生しやすくなります。標準外のフランジ寸法は主流の工業用配管と互換性がありません。手動操作のみをサポートします。

·Bolaisi GB 準拠フランジ ボール バルブ: 双方向の自動締め付けシールを備えたフローティング ボールが特徴です。シールの完全性は熱サイクル後も安定しています。標準化された GB フランジ寸法により、幅広い互換性が保証されます。バルブ本体により、自動制御用のウォームギア、空気圧、または電気アクチュエータを直接取り付けることができます。

主な構造上の利点:

1. フローティングボールのストレートスルー流路: フルボア設計により流れ抵抗が最小限に抑えられ、スムーズな媒体の流れが確保され、破片の蓄積による詰まりが防止されます。

2. GB 準拠のフランジ接続: 標準化されたボルト穴構成により、主流の産業用パイプラインとの互換性が確保され、取り付け、取り外し、メンテナンスが容易になります。

3. マルチアクチュエータ対応ステム設計: 標準の拡張ステムにより、ハンドル、ウォームギア、または空圧/電動アクチュエータを直接取り付けることができます。

4. 双方向圧力シール: 流れの方向に関係なく確実に密閉するため、順方向または逆方向の流れのパイプラインに適しています。

3. 高温および低温媒体のシール性能試験

バルブは、周囲温度の流体と高温の蒸気という 2 つの異なる動作条件に対して模擬シール テストを受けます。

·ソフトシール条件テストパラメータ:媒体温度≤150°C。水、ガス、油を720時間連続循環。テスト結果: PTFE シートに磨耗なし。気密耐圧試験時の内部漏れゼロ。きれいな水、ガス、常温の油（粒子のないもの）に適しています。

·強化シール状態試験パラメータ:媒体温度 ≤ 200°C。高温蒸気と微量不純物を含む媒体を使用した連続試験。テスト結果: 強化されたシール表面は高温の浸食や粒子の衝撃に耐えます。高温条件下でも内部または外部の漏れがありません。

二重互換性のシーリング ソリューションは、工業用流体アプリケーションの大部分をカバーします。単一のバルブ本体に媒体の温度に基づいて適切なシールを取り付けることができるため、1 つのバルブで複数の動作条件に対応でき、企業の調達コストと在庫コストを削減できます。

アプリケーションシナリオ

化学工業

ケミカルパークにおける酸性・アルカリ性流体、化学原料パイプライン、反応器配管、給排水設備の輸送。耐食性ステンレス鋼のフランジボールバルブは、さまざまな腐食性媒体に対応し、迅速な遮断を実現します。

石油およびガス産業

油田パイプライン、ガス輸送ネットワーク、石油ガス分離装置、精製石油パイプライン。高い耐圧性と密閉性を備えており、中高圧条件と安全な流体隔離に適しています。

水処理と環境保護

都市水道本管、下水処理場の配管、浄水設備、再生水システム、雨水排水プロジェクト。大口径のステンレス鋼製フランジ付きボールバルブは、広範囲のパイプラインネットワークにおける流量制御を容易にします。

製薬および食品産業

医薬品精製水ライン、食品加工液ライン、飲料製造/輸送システム。サニタリーグレードの素材は清潔さと純度を保証し、クリーンな生産基準を満たしています。

HVAC と熱エネルギー

セントラル空調の本管、住宅用暖房パイプライン、熱エネルギー伝送ネットワーク、ボイラー室のバルブ。高温耐性があるため、熱水や蒸気の用途に適しています。

電力と新エネルギー

発電所の循環水システム、新エネルギー機器の流体ライン、エネルギー貯蔵システムの配管、工業用冷却水ライン。安定した耐久性のある動作を保証します。地方自治体の建設

複合施設の主要なパイプライン、自治体のネットワーク更新、工場敷地の産業用配管、大規模施設の給排水システム。安全なフランジ接続が特徴で、将来のメンテナンスや分解が容易になります。

海洋および海洋産業

船上の給排水、船倉流体配管、海上プラットフォーム移送ライン。耐振動性と耐腐食性があり、厳しい屋外環境向けに設計されています。

製品仕様

1.ブランド/モデル: Bolaisi Q41F/W-10P/16P/25P/40P/64P

2.本体材質：ステンレス鋼。耐腐食性と耐浸食性があり、長期にわたる工業用流体の使用に適しています

3. 呼び径：DN15～DN400（小規模支線から産業用幹線までカバー、カスタマイズ可能）

4. シールタイプ: PTFE ソフトシール/強化高温シール

5. 圧力定格: 複数のオプションが利用可能 (PN10/16/25/40/64)

6. 流れの方向: 双方向の流れ。フローティングボールセルフシール設計

7. 接続タイプ: GB 標準フランジ接続;ユニバーサルフランジ寸法規格に準拠

8. バルブタイプ: フローティングボール、ストレートスルーデザイン

9. 適用媒体：淡水、油、天然ガス、高温蒸気、軽度の腐食性流体

10.動作温度:ソフトシール≤150°C;ハードシール ≤280°C

11. 作動: 標準的な手動操作。ウォームギア、空圧、電気、または油圧アクチュエーターと互換性があります

12. 操作: ステムはボールを 90 度回転させて完全に開閉します。低い流れ抵抗と迅速な動作

主な利点

1. 検証済みのパフォーマンス: 実際のテストで仕様を確認します。シーリング、耐熱性、耐圧性能は 720 時間のパイプライン サイクル テストを通じて検証されており、定格の膨張はありません。

2. 包括的な範囲: サイズ (DN15 ～ DN400) と圧力定格 (PN10 ～ PN64) を完全にカバーします。複数の圧力定格をサポートします。単一の製品ラインでさまざまなサイズの産業パイプラインに適合します。

3. 自動化を簡単にアップグレードできる柔軟なドライブ オプション: 標準の拡張ステムを備えているため、アダプタ ブラケットが不要になり、さまざまなアクチュエータを迅速に取り付けて遠隔制御が可能になります。

4. 漏れ防止の安全性を確保する双方向シールを備えたフローティング ボール設計: 流れの方向に関係なく確実に密閉し、石油、ガス、燃料ガスなどの危険媒体に対して高い安全性を提供します。

5. 高い汎用性を実現する標準化された GB フランジ: 均一なフランジ ボルト穴寸法により、追加の機械加工を必要とせずにパイプラインの改修中に直接接続できます。

6. 工場での厳格な品質検査により、一貫した品質が保証されます。ステンレス鋼ボディの探傷と静水圧/空気圧の二重圧力テストが含まれます。出荷前に砂穴や漏れなどの欠陥を除去し、より長い耐用年数を保証します。

Bolaisi ステンレス鋼フランジ型ボールバルブを選ぶ理由?

自動化のアップグレードをサポートしながら、さまざまな媒体と圧力定格に対応するステンレス製の遮断ボール バルブをお探しですか? Bolaisi Q41F/W シリーズ ステンレス鋼フランジ ボール バルブをお選びください。成熟したステンレス鋼の鋳造および機械加工プロセスに裏付けられ、さまざまな条件下での数時間にわたる実際のパイプライン テストを通じて検証され、包括的な品質管理によって保証されています。そして、Bolaisi を選ぶ理由:

20年以上のバルブ製造経験

20 年以上にわたりバルブ業界に深く関わってきた当社は、高品質のバルブ ソリューションを提供するための専門知識と製造能力を備えています。

厳格な品質管理

原材料の調達から最終製品の納品まで、製造工程全体で厳格な品質検査を実施し、安定した性能と長寿命を保証します。

プロフェッショナルなカスタマイズサービス

当社は、さまざまなプロジェクトの多様なニーズを満たすために、お客様の図面、サンプル、特定の用途要件に基づいたカスタムバルブの製造を提供します。

高度な生産能力

専門的な製造設備と経験豊富な技術チームにより、高い生産効率と安定した供給能力を確保しています。

信頼できるグローバルサプライヤー

当社のバルブは世界中の顧客から信頼されており、多くの国や地域に輸出されており、世界中の顧客との長期にわたる安定したパートナーシップに裏付けられています。

包括的な顧客サポート

当社はパートナーシップ全体を通じて、製品のお問い合わせやサンプルの承認から生産進捗状況の追跡やアフターサービスに至るまで、あらゆるものをカバーする専門的なサポートとサービスを提供します。

よくある質問

Q1: このステンレス製フランジ付きボールバルブは流量を調整できますか?半開状態で長時間使用できますか?

A: この製品は主にオン/オフサービス用に設計されており、短期間の流量調整に対応できます。ただし、スロットリングを継続するとシール面の浸食や摩耗が促進され、バルブの耐用年数が短くなるため、部分的に開いた状態での長期間の動作はお勧めできません。流量を正確に制御するには、V ポート調整ボールバルブを推奨します。

Q2: 高温蒸気用途(150℃/200℃)の場合、シールの種類はどれを選べばよいですか?

A: きれいな水、油、または温度 150°C 以下の標準的な蒸気の場合は、標準的な PTFE (テフロン) ソフト シールが適しています。 200℃に近い高温蒸気の場合は、高温での標準 PTFE シールの軟化による破損や漏れを防ぐため、高温耐性のあるハードシールを推奨します。

Q3: 304 ステンレス鋼のバルブ本体は、塩化物イオンや海水を含む媒体に使用できますか?

A: 標準 304 バルブ本体は、塩素イオン含有量の少ない清水または油にのみ適しています。海水や酸洗プロセスなど、塩化物イオンレベルが高い腐食環境では、塩化物による孔食に効果的に耐えるために 316 または 316L ステンレス鋼のバルブ本体が必要です。

Q4: ステムからの微量の漏れはどのように対処すればよいですか?バルブ全体を取り外す必要がありますか?

A: パイプラインからバルブを取り外す必要はありません。この問題は、上部グランドを取り外し、内部のパッキンシールを交換するだけですぐに解決できます。このプロセスはシンプルであり、メンテナンスのためのダウンタイムを最小限に抑えます。

Q5: 空気圧または電動アクチュエータを手動バルブに後付けできますか?

A: はい。バルブ本体はユニバーサル拡張ステム設計を採用しており、適切なトルクでアクチュエータを取り付けるだけで自動アップグレードが可能です。バルブ本体の交換やパイプラインの変更は必要ありません。

Q6: 圧力定格の異なるフランジ (PN16、PN25、PN40) は互換的に使用できますか?

A: 混合することはお勧めできません。圧力定格が異なるフランジは、厚さ、ボルト穴の直径、耐圧基準が異なります。これらを混合すると、高圧漏れやフランジの変形などの安全上のリスクが生じます。選択はパイプラインの設計圧力定格と一致する必要があります。

Q7: バルブのメンテナンスはどれくらいの頻度で行うべきですか?摩耗部品は定期的に交換する必要がありますか?

A: 周囲温度で清浄な水または油を使用する標準的な動作条件では、1 年に 1 回の検査で十分です。高温、ガス、または腐食性媒体の用途では、6 か月ごとに検査を実施する必要があります。シールパッキンとバルブシートに磨耗や漏れの兆候が見られない場合は、引き続き使用できます。摩耗部品の交換は漏れが発生した場合にのみ必要となるため、強制的な定期交換の必要がなくなります。

Q8：大口径バルブ（DN300、DN350）が操作しにくい場合はどうすればよいですか？

A: 大口径パイプラインの場合、操作トルクを大幅に低減するためにバルブにウォームギア機構を装備することをお勧めします。自動化されたアプリケーションの場合は、空気圧または電気アクチュエータを取り付けて遠隔からのワンタッチ操作を可能にし、手動操作の必要性を排除します。
