GB Yストレーナー

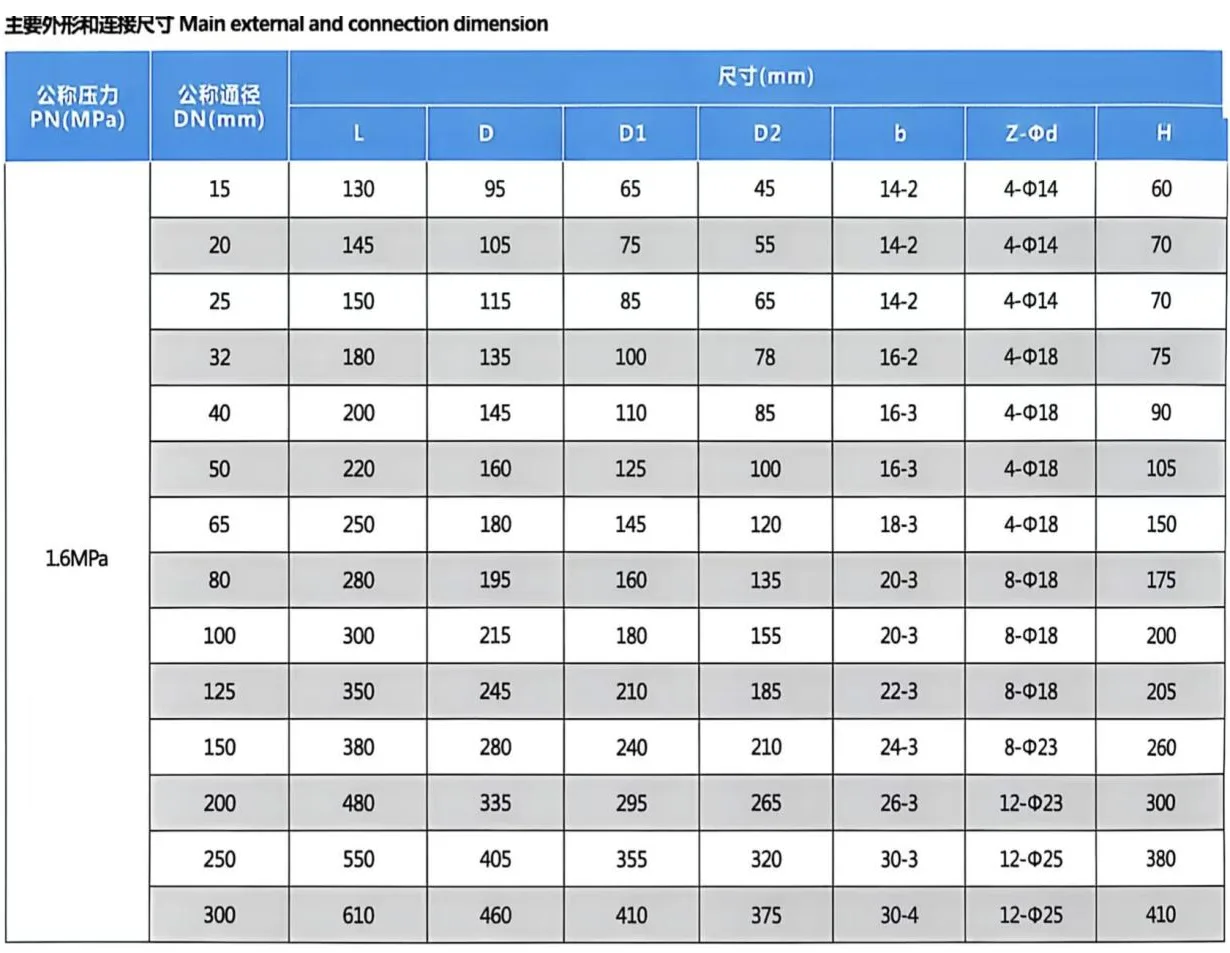

製品コアパラメータ

Bolaisi 製の GB Y ストレーナ (モデル: GL41W-16P) はステンレス鋼で完全に鍛造されており、フランジ接続により取り付けが簡単です。産業用パイプラインシステム用の万能濾過装置として、複数の作業条件下で搬送される媒体の濾過需要を満たし、安定した全体的な性能と長い耐用年数を備えています。

製品概要

GB Y ストレーナーは、流体輸送パイプライン システムに不可欠なコア フィルタリング デバイスです。 Bolaisi GL41W-16P GB Y ストレーナは、減圧弁、リリーフ弁、定水位弁、その他の制御弁などの主要なパイプライン機器の前面入口に一般的に取り付けられます。

成熟した最適化された構造設計を採用し、低い流れ抵抗、優れたシール性能、便利な分解と汚水の排出、安定した動作を誇ります。内部フィルタースクリーンは、水ろ過には18～30メッシュ、ガスろ過には10～100メッシュ、油ろ過には100～480メッシュの高精度スクリーンと、さまざまなろ過規格に合わせたカスタマイズ仕様を用意しています。幅広い仕様が業界全体の浄化要件を完全に満たし、下流のバルブとパイプライン システム全体を効果的に保護して、長期にわたる安定した動作を実現します。

主な用途

1. 精密機器の事前保護

ウォーターポンプ、減圧弁、油圧制御弁、検査機器などの精密流体機器の先端に設置し、固体粒子の不純物を効率よく捕集します。コンポーネントの磨耗、バルブの詰まり、パイプラインの閉塞、その他の障害を防止し、装置全体の耐用年数を大幅に延ばし、運用コストと交換コストを削減します。

2. 複数のメディアの精製

水中の沈殿物、錆、不純物、石油製品中の浮遊粒子、ガス媒体中の塵や破片を効果的にろ過します。パイプラインの流体を継続的に浄化して二次汚染を回避し、中程度の清浄度を確保し、基本的な生産および輸送基準を満たします。

3. 管網システムの安定稼働

圧力降下の変動や流量の不均衡など、不純物の蓄積によって引き起こされる異常な作動状態を回避します。パイプネットワークの圧力と生産プロセスパラメータを安定させ、パイプラインシステム全体の操作の安全性と動作の安定性を向上させます。

4. 業界を超えた幅広いアプリケーション

強力な汎用互換性により、この製品は給水と排水、HVAC、防火、石油化学、電力と冶金、ガス輸送、軽工業などの分野のパイプラインシステムで広く使用されており、産業および民間パイプラインの一般的なサポートフィルターデバイスとして機能します。

動作原理

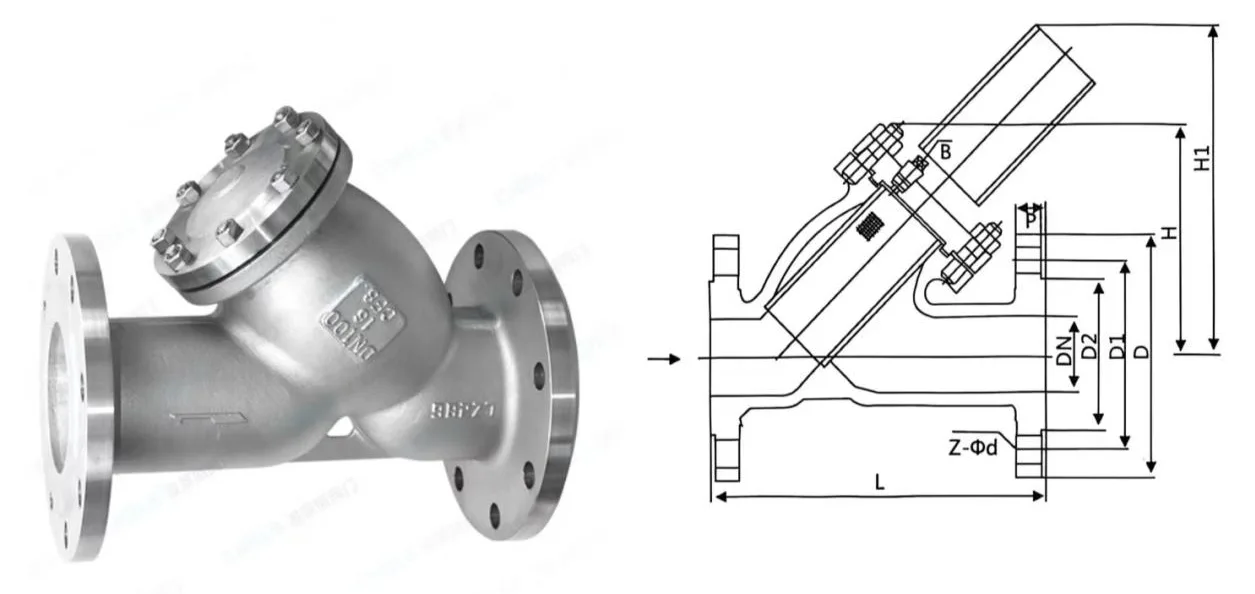

Bolaisi ステンレス鋼製 GB Y ストレーナは、物理的なふるい分けとろ過の原理に基づいて動作し、簡単な操作と簡単なメンテナンスで自動自立構造による連続ろ過を実現します。

不純物濾過工程

培地は Y 字型キャビティに一方向に流れ、傾斜したステンレス鋼フィルター スクリーンを一定の速度で通過します。メッシュの開口部より大きい固体不純物は、段階的ふるい分けによってスクリーン内に捕捉されますが、清浄な媒体はスクリーンを通過して下流のパイプラインに送られ、濾過プロセスが完了します。

下水の排出とメンテナンスのプロセス

不純物がフィルタースクリーンに蓄積し、パイプラインの圧力降下が徐々に上昇するため、上流と下流の制御バルブを閉じてから、底部のバルブカバーまたはドレンプラグを開きます。フィルタースクリーンは高圧洗浄、メンテナンス、または直接交換のために取り外すことができます。リセットして取り付けた後、ストレーナを継続運転に戻すことができるため、時間を節約し、効率的な検査とメンテナンスを実現できます。
