ステンレス鋼製めねじボールバルブ

典型的なアプリケーションシナリオ

1000 WOG の高圧定格、耐食性のステンレス鋼構造、便利なねじ接続を備えたステンレス鋼製雌ねじボールバルブは、複雑な取り付けなしでさまざまな業界の高圧配管システムに適合し、さまざまな流体制御要件を正確に満たします。代表的な用途は次のとおりです。

●石油化学工業:原油、精製油、化学溶剤、腐食性ガスなどのパイプラインに使用されます。 1000WOGの高圧条件に適しています。 316/316L 材料は腐食に効果的に耐え、安定した動作を保証します。

● 都市ガス産業: 天然ガスや LPG の高圧ガスの送配水パイプラインに使用されます。優れたシール性でガス漏れを防ぎます。 1000 WOG 定格は高圧ガス システムに完全に適合します。

● 工業製造: 油圧システム、潤滑システム、圧縮空気システムに適用されます。産業機器の高速動作とスムーズな制御。

●食品・製薬産業:腐食性洗浄媒体、高温蒸気、衛生的な流体の管理に使用されます。 316L ステンレス鋼は衛生基準を満たしており、汚染のリスクはありません。

● HVAC およびエネルギー産業: 高温の熱水、蒸気、熱伝導性油に適しています。金属シートバージョンは、1000 WOG の高温条件下でも安定した性能を保証します。

材料選択ガイド

材料の選択は耐用年数と適用性を直接決定します。

304ステンレス（06Cr19Ni10）：一般水・油・ガス（水道水、作動油、圧縮空気、天然ガス）用。温度：-20℃〜180℃。ほとんどの標準的なアプリケーションに対してコスト効率が優れています。

316 ステンレス鋼 (06Cr17Ni12Mo2): 軽度の腐食性媒体 (塩素水、弱酸/アルカリ、酸性原油) 用。温度：-20℃〜260℃。 304よりも優れた耐孔食性および耐隙間腐食性。

316Lステンレス鋼（022Cr17Ni12Mo2）：強腐食性媒体（強酸、アルカリ、塩化ガス）用。温度：-40℃〜260℃。超低炭素により粒界腐食が回避され、厳しい腐食環境に最適です。

シートマッチング:

oPTFE: 優れたシール性、常温、低摩耗の 1000 WOG サービス。

oPPL：260℃までの中高温で、PTFEよりも耐熱性に優れています。

oメタルハードシール: 450°Cまでの高温、高摩耗および変動圧力条件用。

コアの定義

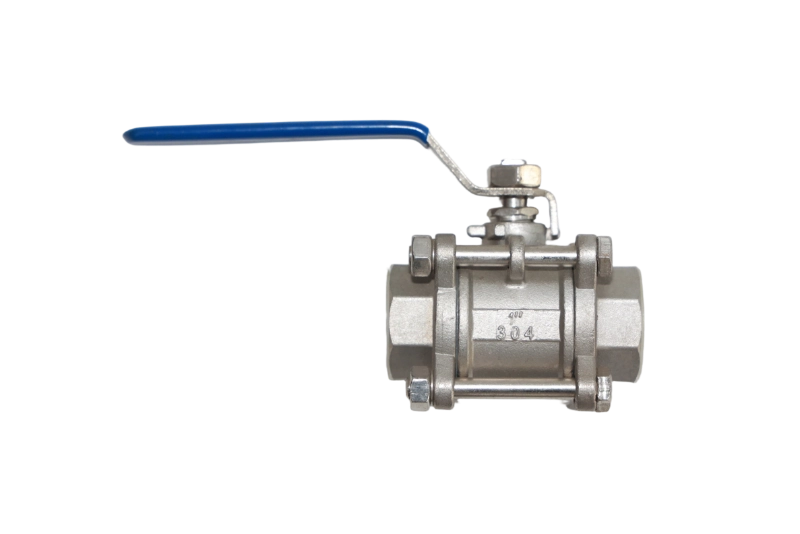

ステンレス鋼製雌ねじボールバルブは、雌ねじ端を備えたステンレス鋼製の高精度流体制御バルブで、圧力定格 1000 WOG です。

1000 WOG は、バルブが 1000 psi (約 6.9 MPa) の水、油、ガスに適していることを意味する標準工業定格です。

一体型ボディまたは 3 ピース型ボディが用意されています (インライン メンテナンスが容易な 3 ピース型が最も一般的です)。ボールの90°回転によりバルブが素早く開閉します。ネジ端 (NPT/BSPT/G) により、溶接を行わずに簡単に取り付けることができます。

304/316/316L ステンレス鋼で作られており、石油化学、工業、ガス、食品、製薬、HVAC システムで広く使用されています。

主な機能とコアパラメータ

主な特長

●高圧定格：1000 WOG (6.9 MPa) に完全準拠し、高圧の水、油、ガスに対して安全です。

● 簡単な設置とメンテナンス: 3 ピース設計によりインラインサービスが可能です。ねじ接続では溶接が不要です。

●耐食性：304/316/316Lステンレス鋼のボディ、ボール、ステムにより長寿命を実現します。

●信頼性の高いシール：ANSIクラスVIソフトシール、ANSIクラスIVメタルシール、漏れゼロ。

● 柔軟な操作: 手動、電気、または空気圧による作動が利用可能です。

●広い温度範囲：シート材質により-40℃～450℃。

● 正確な流量制御: 低い流量抵抗、素早いオンオフ、正確なスロットル。

コアパラメータテーブル

1000WOGの詳しい説明

●W（水）：清水、循環水、水道水、微腐食性排水に適します。

●O(オイル)：鉱物油、作動油、潤滑油、ディーゼル、ガソリン、重油に適しています。

●G（ガス）：天然ガス、LPG、圧縮空気、不活性ガス、一般腐食性ガスに適しています。

● 1000: 定格使用圧力 1000 psi (≒6.9 MPa)。

シェルテスト圧力: 1500 psi (1.5 × 定格)

シールテスト圧力: 1100 psi (1.1 × 定格)

設置とメンテナンスの重要なポイント

設置ポイント

1.圧力クラス、サイズ、ねじ山、材質、媒体の適合性を確認します。

2.取り付ける前にネジ山とバルブキャビティをきれいにしてください。

3. PTFE テープまたはスレッドシーラントを使用します。損傷を避けるために適切に締めてください。

4.試運転前に少なくとも 30 分間圧力テストを実行してください。

5. 運用および保守スペースを確保します。屋外で使用する場合は保護装置を設置してください。

メンテナンスポイント

1.漏れ、腐食、動作性能の定期検査。

2.外面を洗浄し、腐食から保護します。

3.シートとシールが摩耗したり漏れたりした場合は交換してください。

4.作動バルブの場合: モーター、エア供給、リミットスイッチ、潤滑を定期的に確認してください。

5.圧力をかけた状態で修理しないでください。トレーサビリティのためにメンテナンス履歴を記録します。

製品の利点

ステンレス鋼製雌ねじボールバルブは、中高圧の流体制御用に設計されています。 1000 WOG 定格、耐食性ステンレス鋼、便利なネジ式取り付け、使いやすい 3 ピース構造を特徴とし、API 608 および ASME 規格に従って製造されています。

このバルブは、信頼性の高いシール、柔軟な動作、長い耐用年数を提供し、石油化学、ガス、工業、食品、HVAC 分野で広く使用されています。これらは配管レイアウトを簡素化し、設置およびメンテナンスのコストを削減し、小口径の高圧流体システムの信頼できるソリューションとして機能します。
