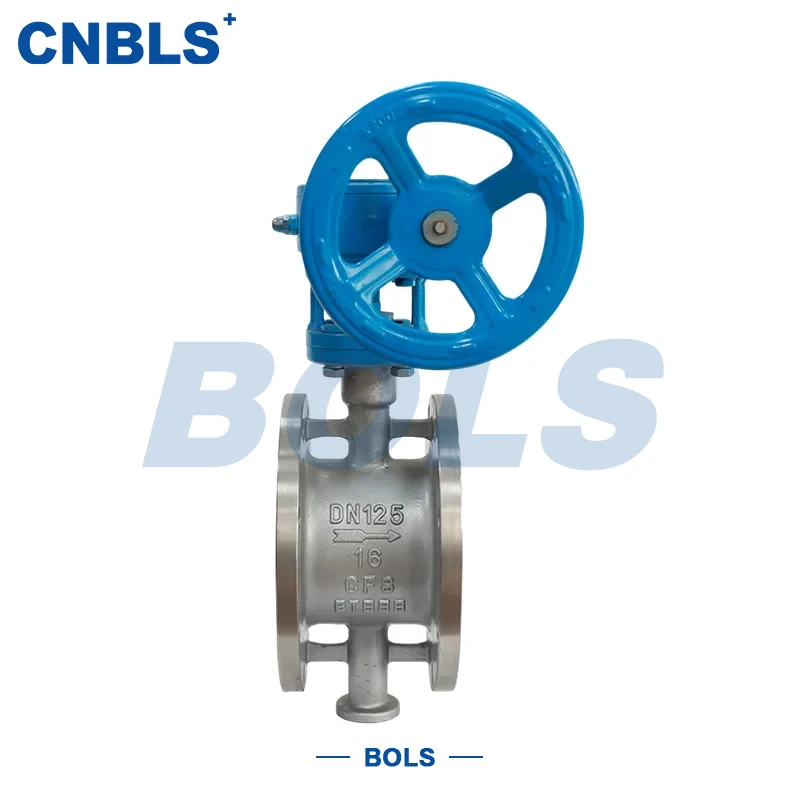

ステンレス製伸縮式メタルシールバタフライバルブ

ステンレス製 SD343H 伸縮メタルシールバタフライバルブは、トリプルオフセット構造、メタルハードシール、アキシャル伸縮補正、ウォームギヤドライブを一体化した中・大型パイプライン用制御弁です。バルブ本体全体がステンレス鋼材料 (304/316/304L/316L/2205 二相ステンレス鋼など) で製造されており、高温、高圧、腐食性の高い媒体環境に適しています。

ウォームギア機構によって駆動されてバルブステムを回転させると、バルブはディスクを駆動して開閉、または調整動作を完了し、媒体の信頼性の高い遮断と流量制御を実現します。バルブ本体には伸縮式補償構造が組み込まれており、追加の伸縮継手を必要とせずにパイプライン内の温度差によって引き起こされる軸方向の変位を吸収でき、システムの応力集中のリスクを効果的に軽減します。

ステンレス鋼伸縮式金属シールバタフライバルブは、安定した構造設計と信頼性の高い金属シール性能により、複雑な作業条件、頻繁な温度変化、または長いパイプライン長を伴う産業用パイプラインシステムで一般的に使用されています。

構造と動作原理の説明

1. トリプルオフセット構造設計

バルブはSD343シリーズで実績のあるトリプルオフセットバタフライバルブ構造を採用。トリプル オフセット設計により、ディスクは初期開放段階でバルブ シートから素早く外れ、最終閉鎖段階でのみ線形圧縮を達成することができ、次の利点が得られます。

●開閉時の摩擦が少ないです。

●シール面の摩耗が少ない

●安定した開閉トルクと長寿命です。

この構造は特に金属ハードシール用途に適しており、高温高圧条件下でも確実なシール性能を維持します。

2. メタルハードシールシステム

バルブシートとディスクのシール面は両方とも金属材料から精密機械加工および研磨されており、ステンレス鋼のボディシールまたはステライト 6 オーバーレイ溶接構造の 2 つのオプションからお選びいただけます。特徴は次のとおりです。

●高温、圧力衝撃に対する耐性

●粒子を多く含む媒体に対する優れた耐浸食性と耐摩耗性

●頻繁な開閉作業に適しています。

金属ハードシール設計により、バルブは高温の蒸気、排ガス、粒子を含む媒体中で安定したシール性能を維持します。

3. 伸縮補償構造

バルブには、パイプラインの熱膨張と収縮によって生じる変位を補償するために、一定の範囲内で自由に伸縮できる軸方向の伸縮機構が組み込まれています。

●呼び径により伸縮範囲が異なります。

●フランジ接続応力を効果的に軽減します。

● システム全体の安全性を強化します。

この設計は、加熱パイプ ネットワーク、長距離送電パイプライン、および温度変動が大きいシステムにとって特に重要です。

4. ウォームギヤ駆動機構

このバルブには、操作用のハンドホイールと組み合わせたウォームギヤ駆動ユニットが標準装備されており、次の特性を備えています。

●伝達比が大きく、楽に開閉できます。

●正確な流量調整をサポートします。

●セルフロック性能に優れ、安定した作動を実現します。

大径または高圧の用途では、ウォームギアドライブは操作負荷を効果的に軽減し、現場での操作の安全性を向上させます。

製品の主な特長

●オールステンレス構造で安定した耐食性を発揮します。

●トリプルオフセット設計により、開閉トルクが低く摩耗が最小限に抑えられます。

●メタルハードシールにより高温・高圧媒体に適合します。

●バルブ本体の伸縮補正機能内蔵により配管ストレスを軽減します。

●フランジ接続により設置やメンテナンスが容易です。

●ウォームギヤ駆動によりスムーズで確実な動作を実現します。

ステンレス鋼製伸縮式金属シール バタフライ バルブは、複雑な動作条件下でもシールの信頼性と構造的安定性のバランスを保ち、長期連続運転システムに最適です。

代表的な用途

技術的パラメータ

材料構成の説明

選択と使用の推奨事項

ステンレス鋼製伸縮式金属シール バタフライ バルブを選択する際は、次の重要な要素に注目してください。

1.中程度の特性:中程度の腐食性と粒子含有量に基づいて、対応するステンレス鋼とシール材料を選択します。

2.圧力と温度: 設計圧力と一致させ、適切な安全マージンを確保してください。

3.パイプラインの変位: バルブの伸縮補正範囲がパイプラインの実際の軸方向の変位を超えていることを確認してください。

4.フランジ規格: 現場のパイプラインフランジ規格との整合性を検証します。

5.作動方式：大径や高圧の場合は伝達比の高いウォームギヤ機構を優先してください。

まとめ

この製品シリーズは、シール性能、変位補償、動作の安定性を 1 つのバルブ ユニットに統合することで、システム付属品の数を減らし、パイプライン システム全体の信頼性を向上させます。

中高圧、高温、および重大なパイプライン変位を伴う産業シナリオにおいて、ステンレス鋼製伸縮式金属シール バタフライ バルブは安定した長期動作を維持し、メンテナンス頻度を低減し、エンジニアリング プロジェクトでの長期使用および大規模導入に最適です。
