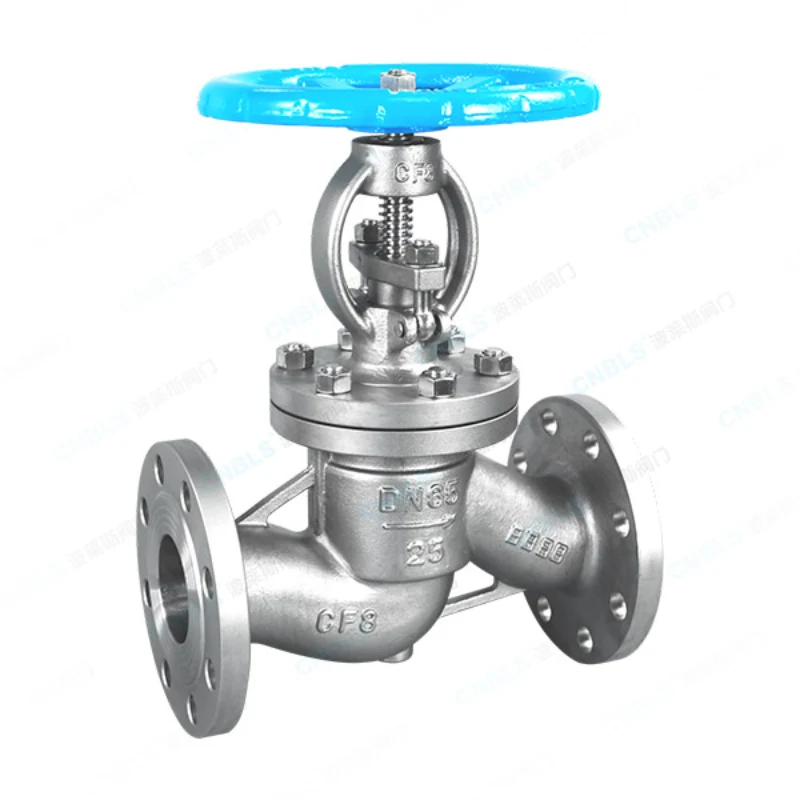

フランジ付きグローブバルブ

業界標準に厳密に従って製造されている Bolaisi バルブは、炭素鋼やステンレス鋼を含むあらゆる種類の材料で利用でき、周囲温度または高温、高圧、腐食性媒体、蒸気、油製品などの複雑な動作条件に適しています。すべてのユニットは工場から出荷される前に厳格な圧力テストを受け、安定したシール、低い流れ抵抗、長い耐用年数を保証します。これらのバルブは、化学、発電、地域暖房、都市インフラ、エネルギー分野にわたる世界的なプロジェクトで広く使用されています。

製品の定義

フランジ付きグローブ バルブは、バルブ本体の両端に一体型鋳造フランジ設計が施されています。バルブ ステムはディスクを垂直方向に持ち上げる動きで駆動し、弁座での流れ領域を変化させて、媒体の遮断、流量調整、圧力調整という 3 つの主要な機能を実現します。フランジ接続により、確実な取り付けと堅牢な密閉が確保され、分解やメンテナンスが容易になります。したがって、フランジ付きグローブ バルブは、頻繁なサイクルや流量または圧力の調整が必要な配管システム、つまりゲート バルブやボール バルブが適切な代替品として機能しない用途に最適です。

主要な製品パラメータ

技術仕様と構造性能

1. 流路と流体力学

最適化された流線型の「S 字型」流路設計が特徴で、スムーズな媒体の流れ、最小限の乱流、低い圧力損失を保証し、配管システムのエネルギー消費を効果的に削減します。ゲートバルブのような直線的な流路とは異なり、グローブバルブ独自の湾曲したバルブ室構造により、流量調整と正確な減圧・安定化が可能となり、プロセスパイプラインの微調整の要求に応えます。

2. シーリングシステムの性能

ハードシールモデルは、シール面に高硬度合金の硬化処理を施した、精密に取り付けられた円錐形のシール構造を採用しています。これにより、高速媒体浸食、高温、摩耗に対する耐性が得られ、蒸気、微量粒子、高圧が含まれる条件下でも長期にわたって安定したシール性能が保証されます。ソフトシールバージョンはしっかりとしたシールを提供し、低圧での漏れゼロを実現します。精製水、ガス、清浄な流体を扱う用途に適しています。

3. 開閉性能と伝達性能

バルブステムは一体の精密圧延プロセスを使用して製造されており、その結果、滑らかで錆びにくく、耐食性のある表面が得られ、スムーズで引っ掛かりのない持ち上げを保証します。ステムナットは、摩擦係数が低く、耐用年数が長い、耐摩耗性の高い銅合金で作られています。滑りや磨耗を起こすことなく、頻繁な高サイクル動作をサポートするため、自動化された高頻度のアプリケーションに最適です。

4. バルブ本体の構造強度

バルブ本体は、均一な肉厚と緻密な鋳造微細構造を備えた一体鋳造構造を特徴としており、高圧、衝撃、変形に対する優れた耐性を備えています。フランジとバルブ本体はシームレスに一体化されており、高い耐圧能力と平らなシール面を備えているため、取り付け時にしっかりとフィットし、長期使用時のフランジの漏れや変形のリスクを最小限に抑えます。

5. アプリケーションの適合性

この製品は、熱サイクル (高温/低温)、高圧サージ、連続運転を伴う条件をサポートします。その構造設計により、浸食、内部漏れ、詰まりなどの標準バルブに見られる一般的な問題が回避されます。材料とシールの組み合わせは媒体の腐食性、温度、圧力に基づいてカスタマイズできるため、バルブは複雑な工業用配管システムの大部分に適しています。

製造工程

Boles Valve はプロセス全体を通じて精密な製造にこだわっています。すべてのフランジ付きグローブ バルブは、包括的で標準化された生産シーケンスを経ます。

原材料の分光分析: 炭素鋼およびステンレス鋼の原材料のすべてのバッチは分光分析を受け、材料の適合性と不純物や欠陥がないことを確認します。

精密鋳造プロセス：シリカゾル精密鋳造を採用し、気孔や砂穴のない緻密なバルブボディ構造を確保し、優れた耐圧性を実現します。

高精度機械加工：フランジ面、シール面、バルブシート、バルブディスクはすべてCNC技術を使用して精密機械加工されており、非常に高いシール精度を保証します。

シール表面硬化処理: ハードシール製品は、Cr13 またはステライト合金による硬化処理を特徴としており、高温、浸食、摩耗に対する優れた耐性を備えています。

ダストフリーの標準化された組み立て: パッキン、ガスケット、およびファスナーは厳格な基準に従って組み立てられており、堅牢なステムシールと保護により外部漏れのリスクを完全に排除します。圧力試験: すべてのバルブは、シェルの静水圧試験とシートの気密性試験の両方に合格する必要があります。合格したものだけが入庫を許可されます。

防食コーティングと保護パッケージ: 炭素鋼のボディには防錆性の焼き付けエナメル仕上げが施され、ステンレス鋼のボディには不動態化処理が施されています。フランジには保護キャップが取り付けられており、輸出グレードのパッケージにより耐湿性と耐衝撃性が保証されています。

応用分野

フランジ付きグローブ バルブは、幅広いグローバル エンジニアリング プロジェクトに適した中核となる工業用バルブです。

火力・コージェネレーションプラント：高温蒸気パイプライン、サーマルオイルシステム、ボイラー補助配管、高圧水循環システム。

石油化学産業: 石油輸送、化学流体、酸性/アルカリ性媒体、プロセス配管、反応ユニットの流体制御。

都市の水と防火: 都市のパイプライン ネットワーク、消防ポンプ室、下水処理、ポンプ場の流量調整/遮断システム。

環境保護と新エネルギー: 廃ガスおよび廃液処理装置、新エネルギー システム用の流体配管、天然ガス輸送システム。

一般産業製造: 工場循環水、機器配管、プロセス流体、自動パイプライン システム。

Bolaisi フランジ付きグローブ バルブを選択する理由

1. グローバルプロジェクトのための包括的な基準

国内入札、輸出、海外プロジェクトのすべての技術要件を満たします。完全な文書により、スムーズな受領が保証されます。

2. 豊富な素材範囲

標準、腐食性、高温/高圧、磨耗/侵食性条件に合わせてカスタマイズされた材料とシーリング ソリューションにより、不適切な仕様と不必要な過剰仕様の両方を回避します。

3. 液漏れゼロで安定した品質

精密鋳造、硬化合金シール面、二重圧力試験により、漏れ、詰まり、故障のない信頼性の高い長期稼働が保証され、アフターセールスコストが大幅に削減されます。

4.メーカー直販で豊富な在庫

社内の生産ラインとすぐに出荷できる大量の在庫により、大量注文、緊急リクエスト、カスタム仕様がサポートされます。中間業者を通さない高いコストパフォーマンス。

5. 専門家の選定と充実したアフターサポート

動作条件に基づいて販売前に正確に選択することで、誤った設置や適用に伴うリスクを防ぎます。販売後の設置に関する技術ガイダンスが、完全な認定、圧力試験レポート、材料証明書とともに提供されます。

よくある質問

Q1: グローブバルブとゲートバルブの違いは何ですか?

A: ゲートバルブは全開または全閉の操作にのみ適しており、流量を調整することはできません。ただし、グローブバルブは流れの遮断と圧力の絞り/調整の両方ができるため、頻繁な操作と流量または圧力の調整が必要な配管用途に最適です。蒸気パイプラインにはグローブ バルブが推奨されます。

Q2：フランジ付玉形弁は高温蒸気にも使用できますか？

A: もちろんです。 WCB 炭素鋼または WC9 合金鋼で作られたグローブ バルブは、高温の蒸気およびサーマル オイルの用途向けに特別に設計されています。高温耐性、耐浸食性、信頼性の高いシールを備えており、熱配管システムの標準バルブ タイプとなっています。

Q3: カスタマイズ、プライベートラベル (OEM)、または非標準製品を提供していますか?

A: はい、標準外の寸法、特殊な圧力定格、特殊な素材、カスタム ブランド、OEM 輸出サービスをサポートしています。

Q4: 納期はどのくらいですか?

A: 標準仕様の在庫品は 3 ～ 7 日以内に発送されます。非標準、高圧、または合金鋼のカスタムオーダーのリードタイムは、特定の要件に基づいて見積もられます。
