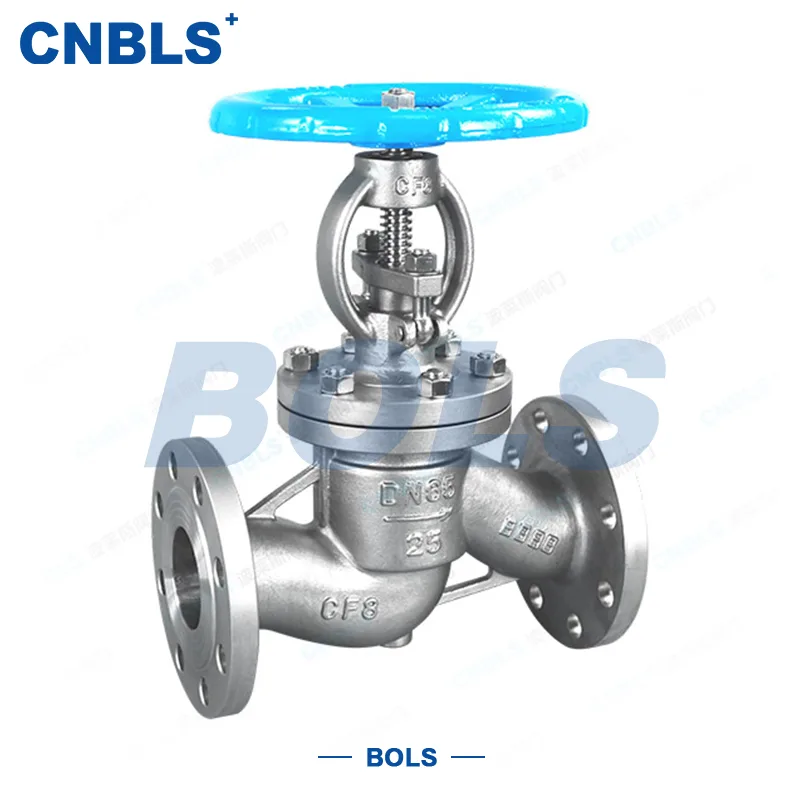

GB フランジグローブバルブ

Bolaisi は、さまざまな過酷な産業作業条件に対応する高性能でメンテナンスが容易な流体制御製品の製造における豊富な経験を持つ、信頼できる工業用バルブ メーカーです。 GB フランジ グローブ バルブは、正確な流量調整と安定したパイプラインのオン/オフ制御を実現する強制密閉バルブです。このサプライヤーは完全なステンレス鋼仕様を提供しており、このメーカーと協力して、電力、石油化学、水処理などの主要産業分野に適合するバルブを入手できます。

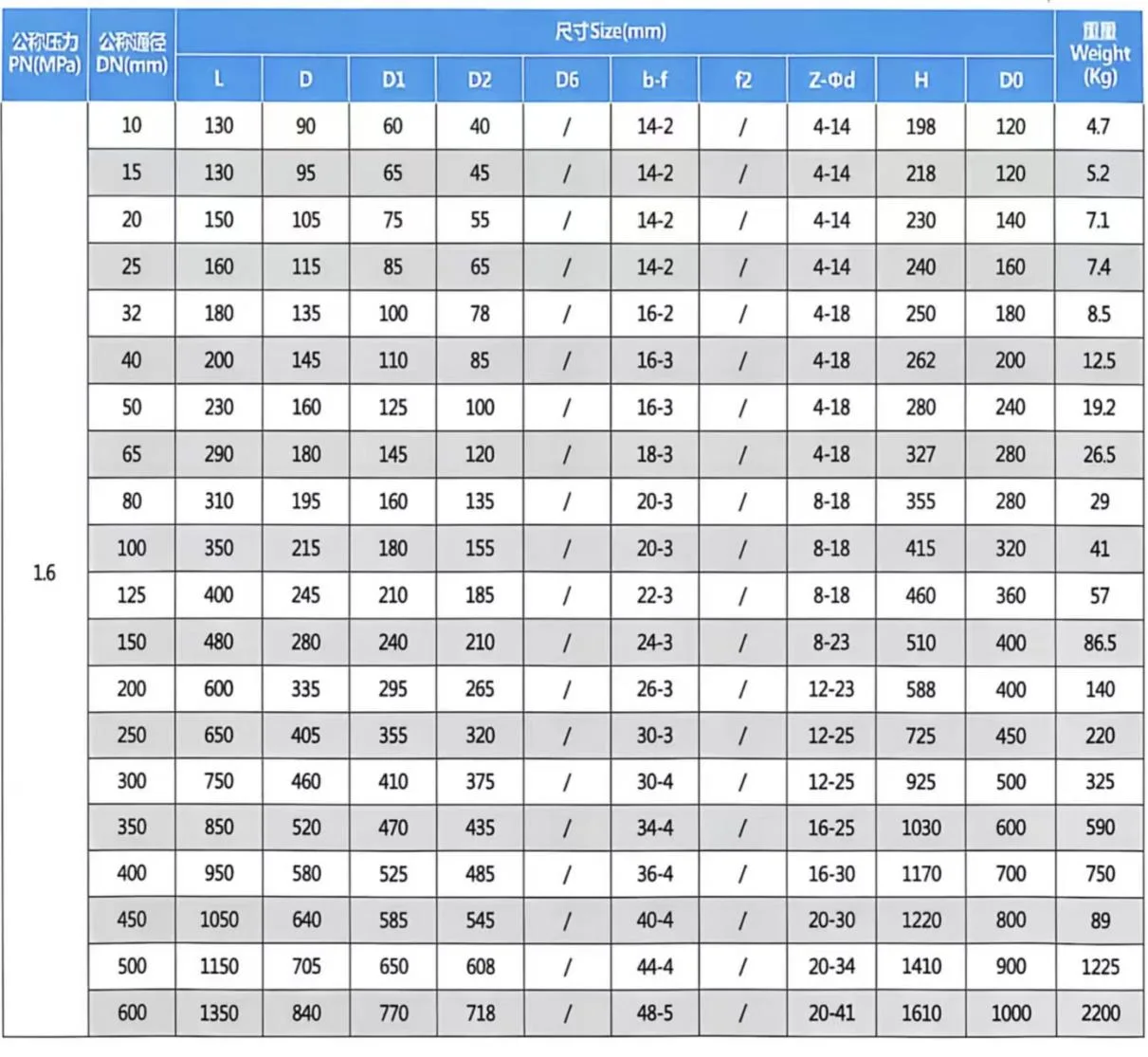

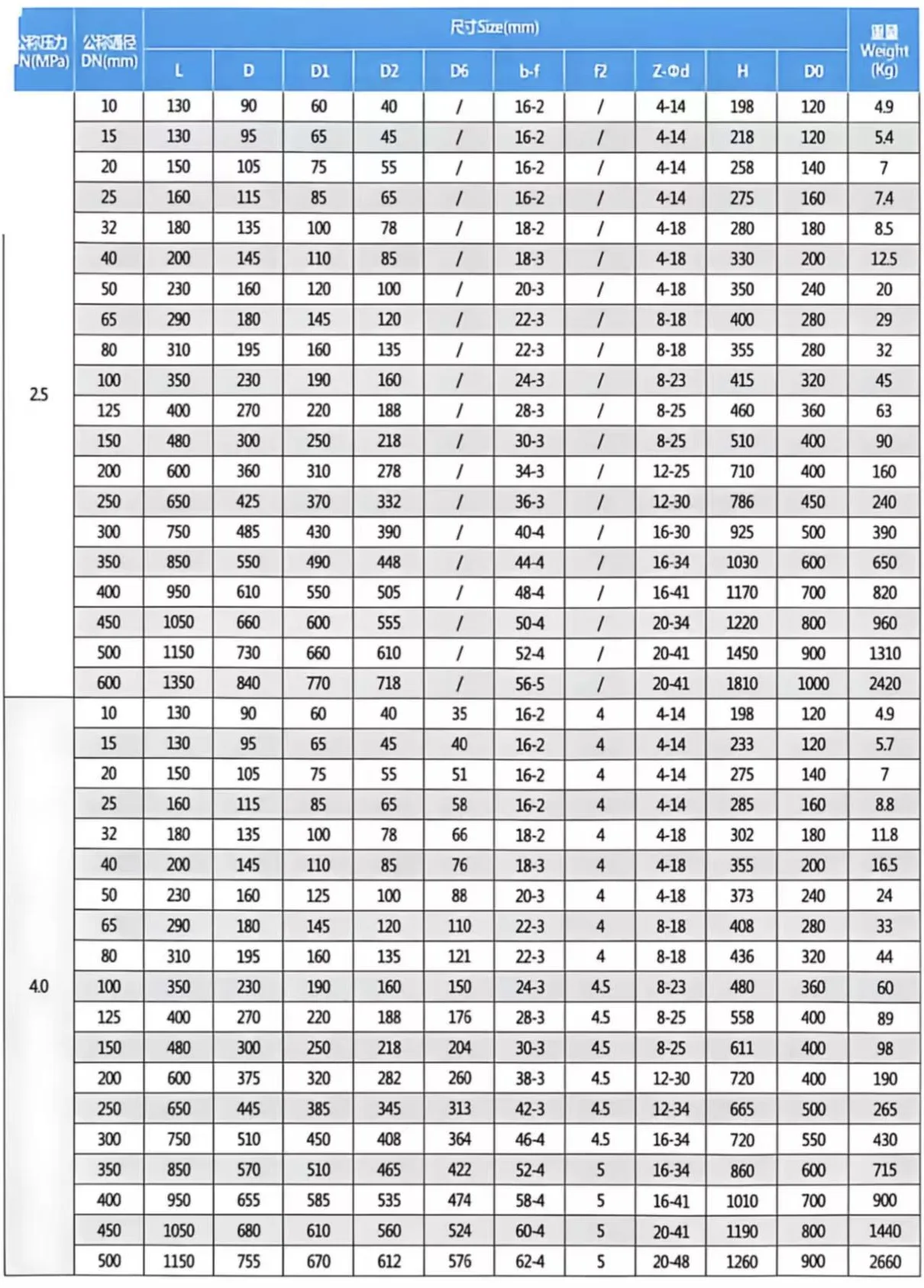

製品仕様

製品概要

GB フランジ グローブ バルブは、工業用パイプライン システムに広く導入されている、汎用性の高い強制シール型遮断バルブです。これは、主にパイプライン媒体のオンオフ制御と流量調整に使用されるコア遮断カテゴリのバルブです。シンプルな構造、確実なシール性能、操作・メンテナンスの容易さなどの利点を活かし、石油、化学、電力、給排水、冶金などの産業分野で幅広く採用されています。

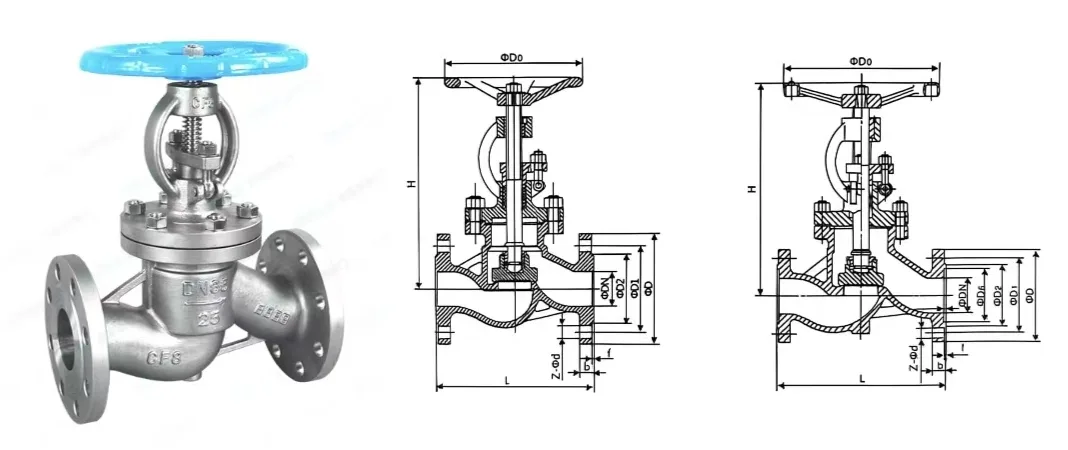

バルブステム、バルブディスク、バルブシート、バルブ本体、スタッフィングボックス、ハンドホイール/アクチュエーターなどのコアコンポーネントで構成されています。バルブ本体は、内部媒体流路を備えた主圧力支持部として機能します。バルブディスクはバルブシートと嵌合してシールを実現し、バルブステムはバルブディスクを駆動装置に接続し、バルブディスクを上下に駆動してバルブの開閉を完了します。 GB フランジ グローブ バルブは、安定した作動性能と複雑な作動条件への強力な適応性により、主要な産業分野で不可欠な流体制御コンポーネントとなっています。

主な応用産業

●発電（火力発電・原子力）

● 石油化学および石油精製

● 冶金および鉄鋼製造

● 水処理と都市工学

● 造船および海洋エンジニアリング

動作原理

GB フランジ グローブ バルブの中核となる動作ロジックは 3 つの主要な動作状態をカバーしており、詳細な原理は次のとおりです。

閉路（遮断）

ハンドルホイールを時計回りに回転させるとバルブステムが下方に移動し、バルブディスクが押し込まれてバルブシートのシール面にしっかりと押し付けられ、媒体の流路が完全に遮断されます。機械力による強制圧縮によりシールを実現するため、優れた信頼性の高いシール性能を発揮します。

オープニング

ハンドルホイールを反時計回りに回転すると、バルブステムが上方に持ち上げられ、バルブディスクがバルブシートから離れます。媒体はバルブシートオリフィスを通って流れ、パイプラインは完全に接続され導通されます。

流量調整

弁体が少しだけ持ち上げられると、弁体と弁座の間に狭い絞り隙間が形成されます。弁体の開口高さを制御することで、媒体の流量と圧力を精密に調整できます。
