ANSI フランジ付きグローブバルブ

ボライシは、安定した品質と幅広い適応性を備えた高性能工業用バルブを提供する信頼できるメーカーです。 ANSI フランジ付きグローブ バルブは、流量調整用の強制密閉バルブであり、多くの産業分野に適用できます。当社はこのバルブの専門サプライヤーであり、水、油、蒸気に適したステンレス鋼の本体とフランジ接続を備えたさまざまなモデルを提供しています。高品質で信頼性の高い製品をお求めの場合は、当社のメーカーをお選びください。

製品詳細

概要

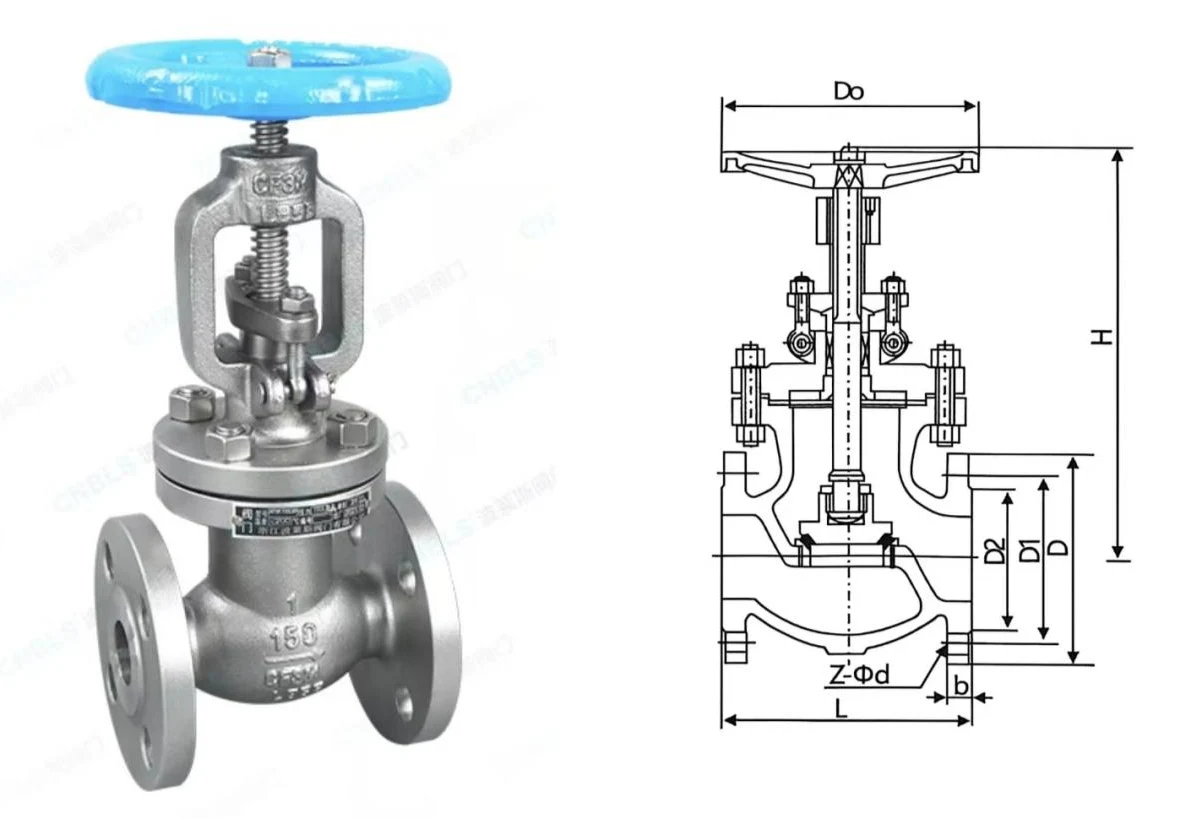

Bolaisi American Standard フランジ付きグローブ バルブは、強制密閉された工業用バルブです。弁体の上下昇降動作により開閉動作を完了し、弁体と弁座の隙間を調整することで媒体のオンオフ制御や精密な流量調整を実現します。このグローブバルブは固定一方向流れ設計を採用しており、媒体はバルブ本体の下部通路から流入し、上部通路から排出されます。その主な構造は、バルブ本体、バルブボンネット、バルブステム、バルブディスク、シール面、パッキン、駆動装置で構成されています。信頼性の高い性能と幅広い適応性を備えた Bolaisi ANSI フランジ付きグローブ バルブは、石油、天然ガス、石油精製、化学、電力、冶金およびその他の中核産業分野の過酷な作業条件に広く適用できます。

主な用途

● 石油・ガス部門: 高温・高圧媒体への優れた適応性を備え、石油・ガスの抽出、精製プロセス、長距離輸送パイプラインに最適です。

● 化学処理: 酸、アルカリ、油製品、さまざまな腐食性媒体を正確に制御し、プロセスシステムの安全かつ継続的な動作を確保するために使用されます。

● 電力システム: 火力発電所や原子力発電所の蒸気、給水、冷却材のパイプラインの制御に適用されます。

●冶金および製薬産業:高温高圧の気体/液体の規制や、衛生要件が厳しい高純度媒体の輸送に適しています。

動作原理

Bolaisi ANSI フランジ グローブ バルブは、安定した機械的伝達構造によりオンオフ制御と流量調整を実現します。はずみ車の回転により弁棒が駆動され、弁体が弁座の中心線に沿って上下動し、弁座流路の開度が変化します。

● 開く操作: ハンドホイールを反時計回りに回すと、バルブステムがバルブディスクを駆動してバルブディスクを持ち上げてバルブシートから遠ざけ、流路が完全に遮断されなくなります。

● 閉鎖操作: ハンドホイールを時計回りに回転させると、バルブディスクが十分なシール比圧力でバルブシートにしっかりと押し付けられ、媒体の流れが完全に遮断されます。

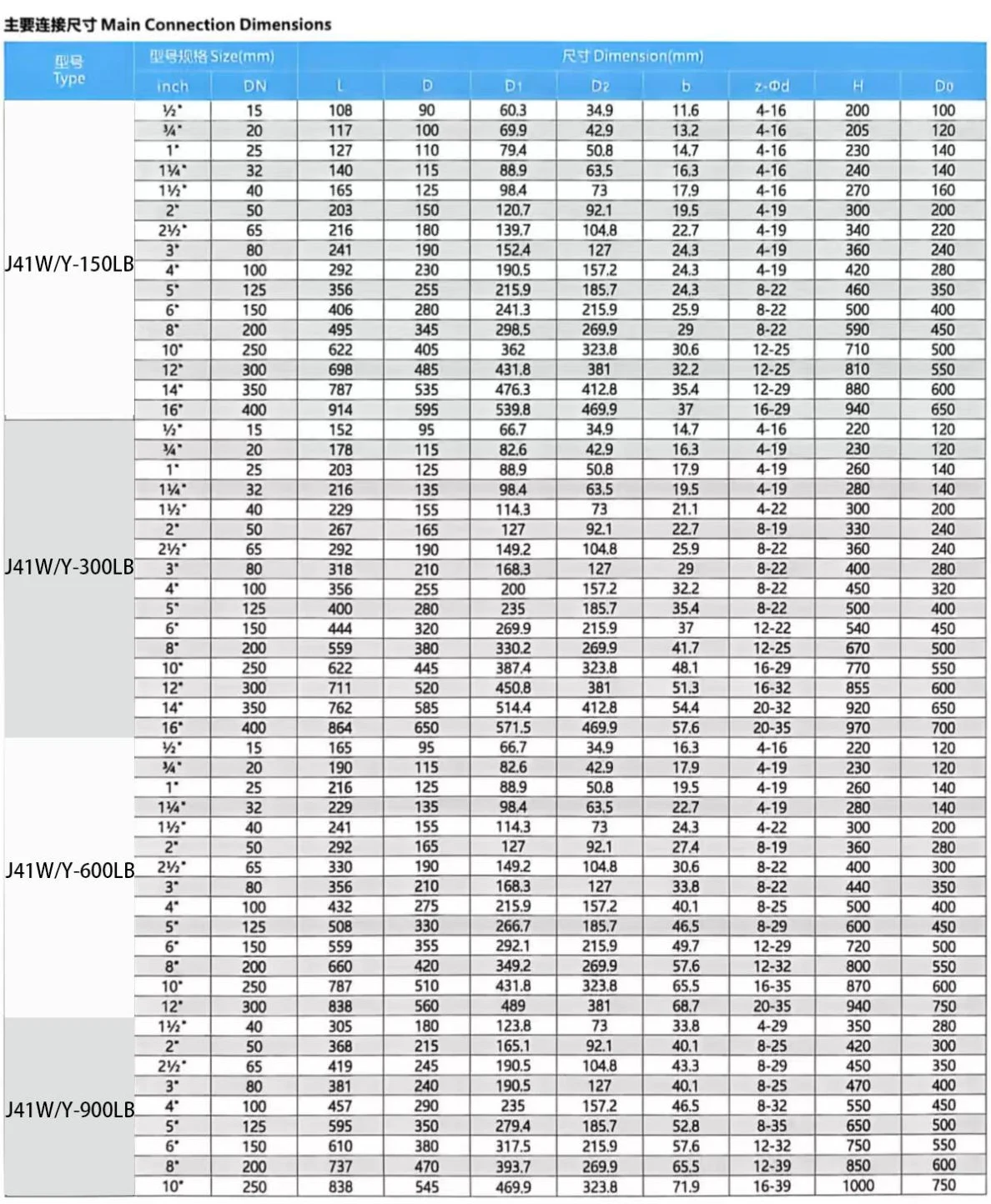

●シール機構：バルブステム推力と中程度の自締力の二重作用により確実なシール性能を保証します。このシリーズでは、小口径モデル (DN15 ～ DN200) は標準の一方向低入口高出口流量設計を採用し、大口径モデルは DN250 ～ DN400 の範囲をカバーします。
